螺旋顶升起重作业用手动螺旋千斤顶结构

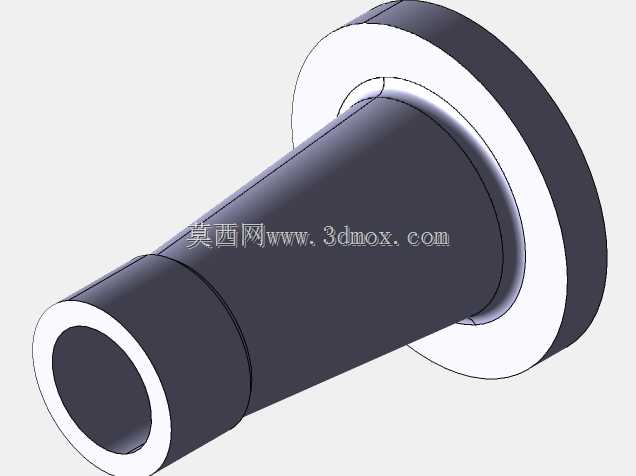

　　在车间设备检修、车辆维保、小型构件安装就位这类需要精准控制顶升高度的作业场景里，螺旋千斤顶的应用占比一直不低，和液压类顶升设备不同，它不存在密封件老化泄压的风险，哪怕长时间持荷，也能保持顶升位置不发生滑移，这一点在需要长时间托举构件做配装、焊缝检测的工况下优势格外明显。从结构设计逻辑来看，这套螺旋顶升结构完全依托螺纹副的机械自锁特性实现载荷保持，核心传动部分采用梯形传动螺纹，导程角设计远小于螺纹副当量摩擦角，即便撤去施加在摇杆上的外力，载荷作用下的螺杆也不会发生反向回转，从机械原理层面就锁死了失载回落的可能，不需要额外增设锁止机构就能满足作业安全要求。整体外形采用锥筒式承力壳体设计，底座端设置大直径法兰承力面，和被顶升构件、

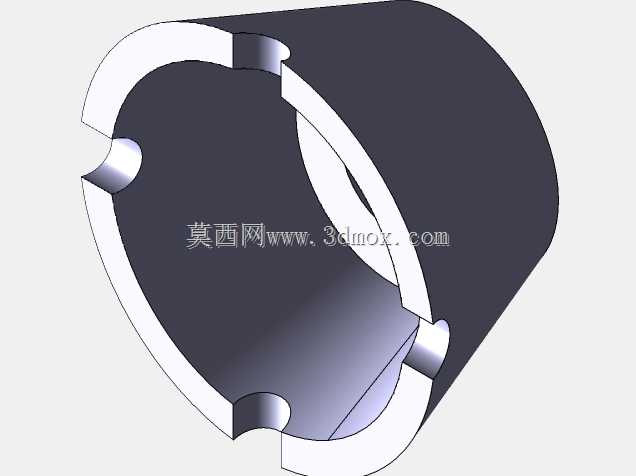

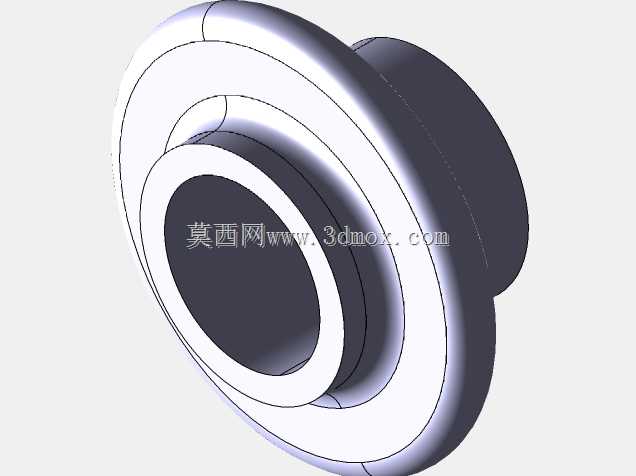

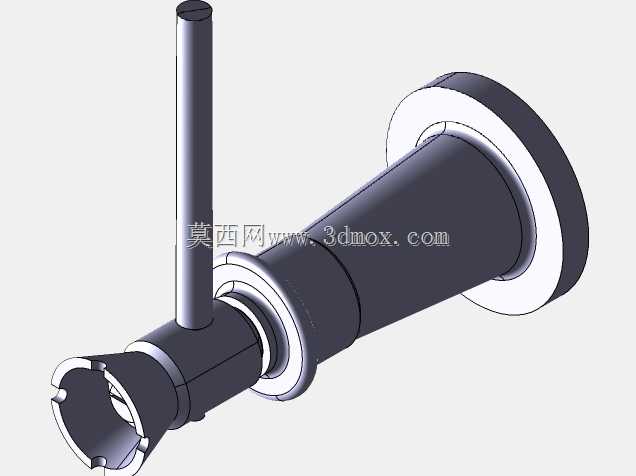

　　支撑地面的接触面积足够大，单位面积压应力被控制在普通混凝土地面、钢制工装平台的许用承压范围内，作业时不需要额外铺设大面积垫板就能避免支撑面压溃变形，底座边缘做了圆弧过渡处理，没有尖锐棱角，既避免搬运过程中割伤操作人员，也能减少应力集中导致的壳体根部开裂风险。顶升螺杆的顶端设计了带防滑齿的顶帽，顶帽和螺杆端部采用球面铰接结构，哪怕被顶升构件的底面存在一定倾斜角度，顶帽也能自动贴合支撑面，不会出现局部点接触导致的应力集中，也能避免顶升过程中构件滑移。侧面的摇杆插孔采用贯通式设计，摇杆为光轴杆件，不需要做复杂的定位结构，作业时直接插入插孔就能转动螺杆实现升降，摇杆长度经过力臂匹配，普通操作人员施加正常臂力就能达到额定顶升载荷，

　　不需要额外加接延长杆，避免过载导致螺纹副塑性变形。从安装边界尺寸来看，这套结构的最低闭合高度适配多数常规作业的空间间隙，底座法兰直径满足不同支撑面的承压要求，摇杆转动时的扫掠空间预留充足，作业时不会和周边的设备构件、工装夹具发生运动干涉。和常见的齿条式顶升工具相比，它的顶升行程控制精度更高，转动摇杆时螺杆的升降量和螺纹导程直接对应，每转动一圈的顶升位移固定，在需要精准调整构件高度差的装配场景里，操作人员可以通过转动圈数精准控制顶升量，不需要反复测量调整。整个结构没有易损的密封元件、液压管路，日常维护只需要定期在螺纹副表面涂抹润滑脂降低摩擦阻力即可，哪怕在多粉尘、温差较大的露天作业环境里，也能保持稳定的工作状态，

　　不会因为低温导致液压油黏度上升、或者粉尘进入密封件导致设备卡滞。在机械加工车间的机床调平作业里，这类螺旋顶升结构常被用来临时支撑床身构件，配合水平仪逐点调整高度，因为自锁性能可靠，调平完成后可以长时间保持位置，配合地脚螺栓完成最终紧固；在车辆维保场景里，它适合用来长时间托举车桥部件，做底盘检修、悬架部件更换时，不需要担心泄压坠车的风险；在小型钢结构安装作业中，它可以用来微调构件的对接位置，借助螺纹传动的平稳特性，实现毫米级的位置调整，避免大锤敲击导致的构件变形。设计过程中，承力壳体的壁厚经过强度校核，在额定载荷作用下，壳体的轴向压应力、螺纹牙的剪切应力和弯曲应力都控制在材料许用应力范围内，螺杆的长径比设计也充分考虑了压杆稳定要求，达到最大顶升高度时，螺杆的伸出长度不会导致失稳弯曲，哪怕承受偏载载荷，也能保持结构稳定。所有承力部件的过渡位置都做了圆角处理，避免机加工过程中留下的刀痕、应力集中点成为疲劳断裂的起始位置，摇杆的端部做了镦粗处理，防止转动过程中摇杆从插孔中滑脱。
