手动螺旋起重顶升工具结构设计

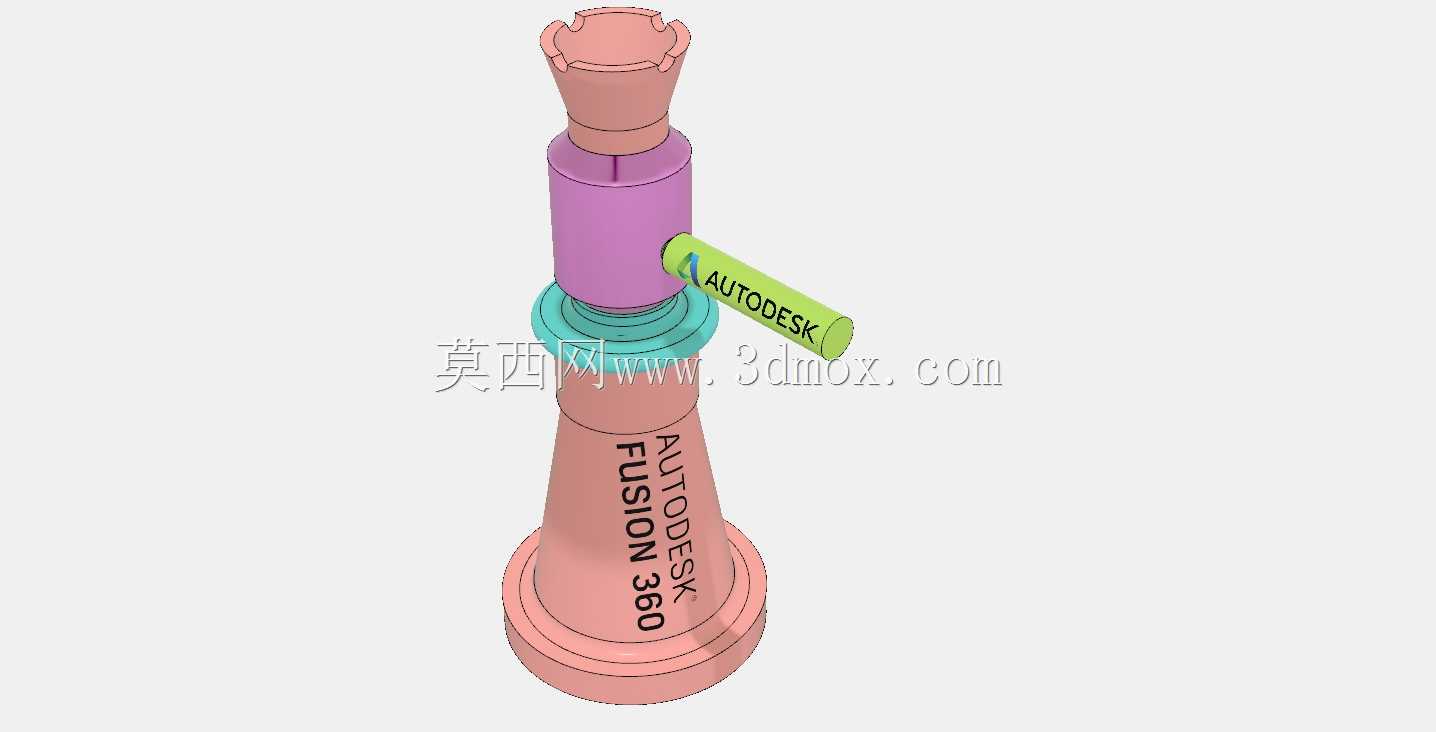

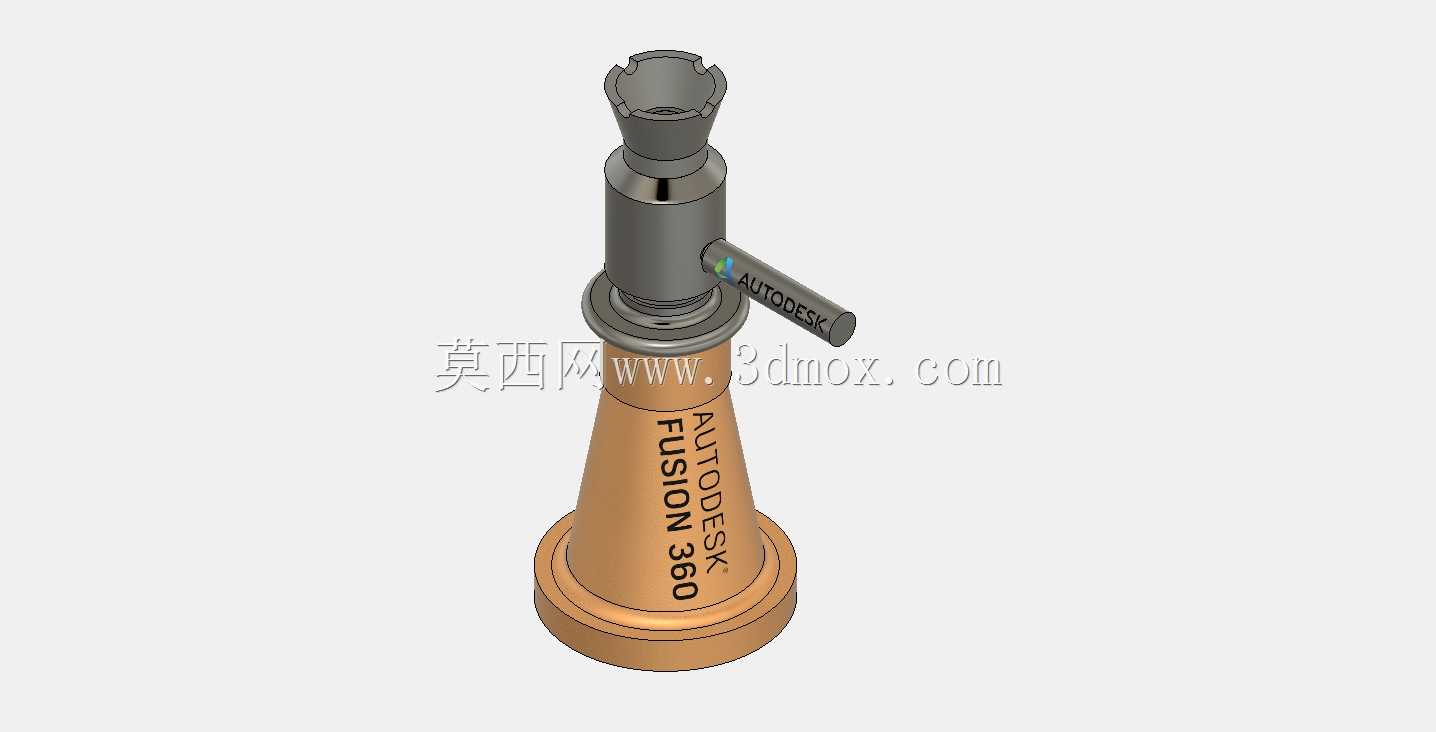

　　在设备检修、小型构件安装、重物临时位移的作业场景里，这类手动螺旋顶升工具的使用频率远高于液压类顶升设备，尤其是无电源供给的野外作业、狭小空间内的设备调平场景，纯机械传动的结构不存在液压油泄漏、密封件老化失效的隐患，能长期存放后随时投入使用，不需要提前做充压、密封检查这类准备工作。从结构设计逻辑来看，整个顶升机构的核心受力路径是从顶部承托座开始，通过梯形传动螺杆将竖向载荷直接传递到底部承托底座，侧面的摇柄仅输入旋转扭矩，不承担竖向载荷，这种受力分配方式能最大限度降低操作手柄的受力变形风险，避免操作过程中出现手柄弯折、打滑的安全问题。顶部承托座做了内凹的齿形卡槽设计，不是平面结构，作业时可以卡住被顶升物件的底部凸缘、型钢棱边，

　　即使顶升过程中物件有轻微的水平滑移趋势，也能通过卡槽的咬合作用避免物件滑脱，相比平顶面的顶升结构，这种带齿形卡槽的设计能适配更多不规则底面的重物，不需要额外加垫木、防滑片做辅助固定。传动部分采用的是梯形螺纹副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中螺纹接触面的压应力分布更均匀，而且具备可靠的自锁性能，当摇柄停止转动时，螺杆不会在重物载荷作用下反向回转下滑，不需要额外加装锁止销、制动片这类附加锁止结构，简化整体结构的同时也减少了故障点。侧面的摇柄采用插接式安装结构，和螺杆上部的驱动端采用扁方配合，传递扭矩的同时可以快速插拔，作业时可以根据操作空间的大小选择是否加长摇臂，

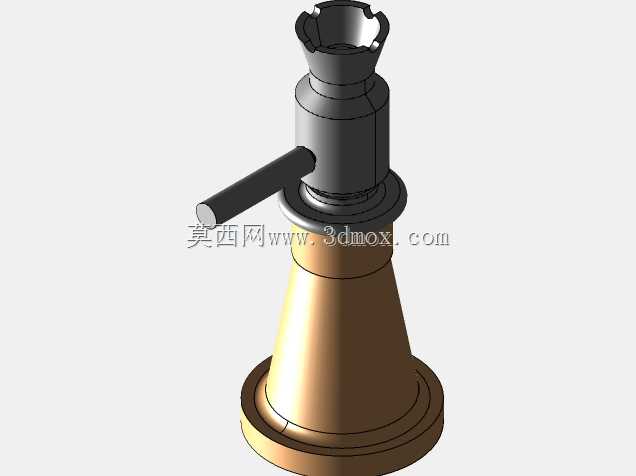

　　不需要转动整圈的场景下甚至可以用短撬棍直接拨动驱动端，适配不同的操作空间限制。底座部分采用上窄下宽的锥台结构，底部做了加厚的圆盘承托面，这种设计一方面能降低整个工具的重心，提升顶升作业时的稳定性，另一方面锥台的外形可以让工具在存放时更方便堆叠，也能避免圆柱形外壳容易滚落的问题，底座的底面做了细微的环形防滑纹路，在水泥地面、钢板地面放置时都能有足够的摩擦力，不会因为摇柄转动时的侧向力导致底座移位。从安装边界和尺寸适配来看，这类顶升工具的最小收拢高度可以适配低矮空间的顶升需求，最大顶升行程覆盖日常小型设备检修的常用高度范围，整体外径尺寸控制在单手握持可以搬运的范围内，不需要借助吊装设备就能单人转移作业位置，相比大吨位的液压千斤顶，

　　重量更轻，携带性更强。设计过程中需要重点关注的几个受力点分别是螺纹副的接触强度、螺杆的压杆稳定性、底座与螺杆连接部位的剪切强度，尤其是当顶升高度达到最大行程时，螺杆的伸出长度最长，此时压杆稳定的安全系数要留足，避免出现螺杆弯折的风险；摇柄和驱动端的配合扁方要做足够的接触面积，避免大扭矩输入时出现扁方棱角压溃的问题，导致摇柄打滑无法操作。在实际使用场景中，这类工具除了常规的重物顶升，还可以用于设备安装时的水平度微调，因为螺纹传动的进给量可以通过转动角度精准控制，相比液压顶升的行程不可控，螺旋结构可以实现毫米级的高度调整，在机床调平、钢结构安装对位这类需要精准调整高度的作业中优势非常明显。整体结构没有易损的密封件、橡胶件，所有零部件都是金属材质，日常维护只需要定期在螺纹副表面涂抹润滑脂，降低转动阻力和螺纹磨损，就能实现很长的使用寿命，即使在多粉尘、潮湿的作业环境中，也不会像液压工具那样出现杂质堵塞油道、密封件腐蚀失效的问题，环境适应性更强。
