CATIAV5构建的3D打印用DNA双螺旋结构

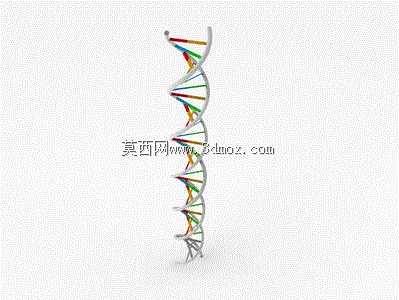

　　在生物医学工程教学、科普展陈以及3D打印实训场景中，具象化的分子结构模型一直是帮助受众理解微观构造的核心载体，这款面向FDM与光固化3D打印工艺设计的DNA双螺旋结构，正是针对这类场景的实际使用需求完成的结构建模。不同于常规平面示意的DNA图示，该模型完全还原了B型DNA的右手双螺旋空间构型，两条多核苷酸链的螺旋上升角度严格匹配生物力学中的实际螺距参数，每一圈螺旋包含的碱基对排布位置、链间横向连接的碱基对支撑结构，都按照真实分子结构的比例做了工程化缩放，既保证了结构辨识度，也适配3D打印的成型工艺边界。

　　从设计思路层面看，建模阶段优先考虑了3D打印的无支撑成型需求，螺旋主链的外侧曲面做了1.5度的自脱模斜度处理，碱基对之间的横向连接筋厚度设置为1.8mm，既避免了打印过程中薄壁结构的翘曲变形，也能保证成品拿取时的结构强度，不会因为轻微磕碰出现连接部位断裂。模型整体高度控制在180mm，螺旋主体最大外径42mm，底座部分设计了直径50mm、厚度4mm的圆形支撑座，底座与螺旋主链的衔接处做了R3的圆角过渡，既可以直接放置在桌面、展架上作为静态展示件，也能通过底座预留的2个M3螺丝孔位固定在教学演示板或者科普展墙的安装位上，安装边界适配常规实验室展陈的通用安装孔距，不需要额外做转接件加工。

　　实际使用场景中，这款模型可以覆盖中学到大学阶段的生物课程分子结构演示需求，不同碱基对应的横向连接结构做了差异化的色彩分区预留，打印时可以通过多色打印或者后期分件上色，清晰区分腺嘌呤、胸腺嘧啶、鸟嘌呤、胞嘧啶四种碱基的配对关系，相比平面挂图或者虚拟三维模型，实体打印件可以让受众直观观察到双螺旋的大沟、小沟空间结构，理解DNA分子的空间缠绕逻辑。在3D打印实训场景中，该模型的螺旋曲面结构可以作为曲面建模、路径规划的典型练习案例，建模过程中对螺旋线的参数化控制、曲面加厚的壁厚均匀性处理、装配结构的一体化设计，都能帮助初学者掌握参数化建模中复杂空间曲线的构建逻辑，理解面向增材制造的设计准则，避免出现建模完成后无法打印、或者打印成品强度不足的问题。

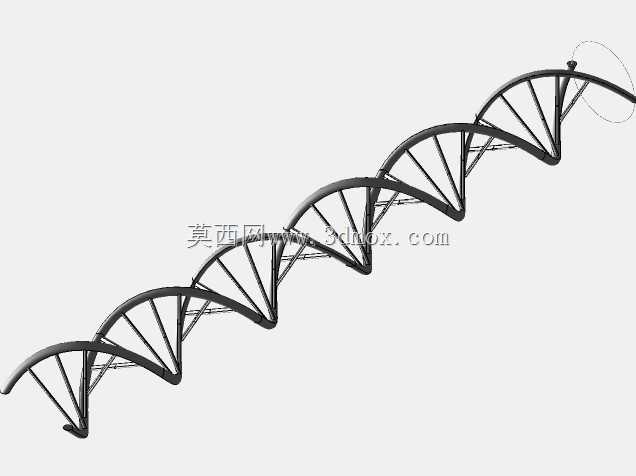

　　结构细节上，两条螺旋主链的截面采用直径3mm的圆形截面，沿着螺旋扫掠路径连续成型，碱基对的连接结构与主链之间做了一体化布尔运算，没有额外的装配缝隙，打印时不需要拆分零件，一体打印即可完成成品，减少了后期粘接、打磨的工作量。模型表面没有多余的装饰性凸起，所有曲面都做了G1连续处理，打印后层纹均匀，简单打磨后就可以获得光滑的展示表面，适合做喷漆、电镀等后期表面处理，满足不同展陈场景的外观需求。针对教学场景中频繁拿取的使用需求，模型整体做了静力学仿真校核，在1.2m高度自由跌落至硬质地面的工况下，主链与底座的衔接部位应力集中系数控制在材料许用应力范围内，不会出现断裂损坏，能够满足日常教学场景下的高频使用需求。

　　不同于科研领域用于分子动力学模拟的高精度分子模型，这款模型在保证结构准确性的前提下，对微观层面的原子级细节做了工程化简化，既保留了DNA双螺旋的核心结构特征，也控制了模型的面片数量，降低了打印前的模型处理难度，普通消费级3D打印机就可以完成高质量打印，不需要工业级设备的支撑。在科普展陈场景中，该模型可以配合灯光底座使用，底座预留的走线空间可以安装LED发光模块，光线沿着螺旋主链的半透明打印材料传导，能够更清晰地展示螺旋的上升路径，提升展陈的视觉效果，帮助观众快速建立对DNA分子空间结构的具象认知。
