经典超人标识立体装饰造型结构设计

　　这款超人标识立体造型，最初的设计定位是面向文创周边、桌面装饰、主题展陈场景的实体制作需求，适配FDM与光固化两类主流3D打印工艺的加工特性，在结构设计阶段就充分考虑了不同打印设备的成型边界。从实际应用场景来看，该造型既可以作为桌面潮玩摆件单独放置，也能通过背部预留的贴合平面，粘贴在机箱、头盔、文创展板、主题活动道具表面作为装饰标识，还可通过预留的挂孔结构作为挂饰使用，覆盖个人DIY、线下漫展布置、IP主题空间装饰等多个实际使用场景。

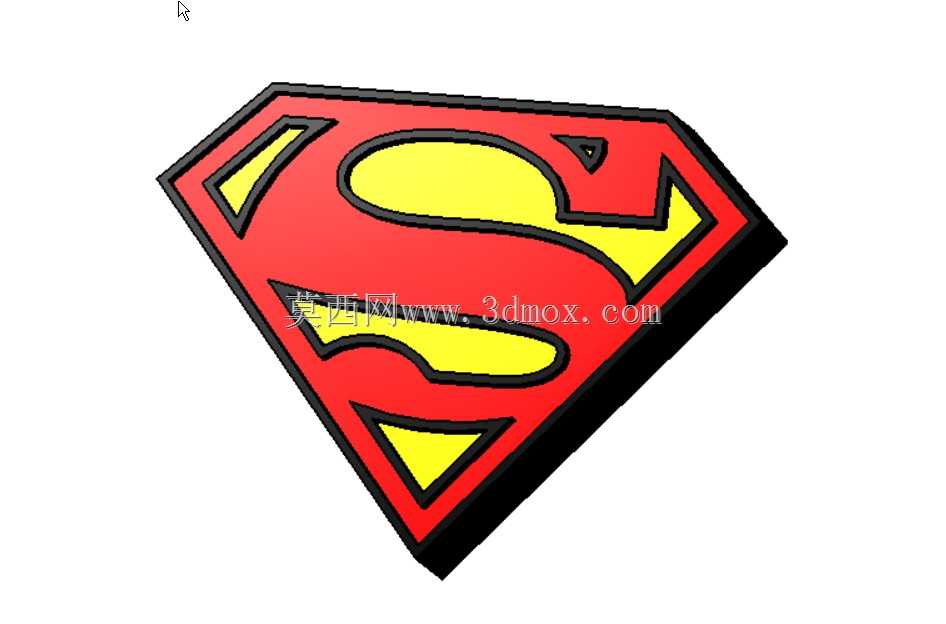

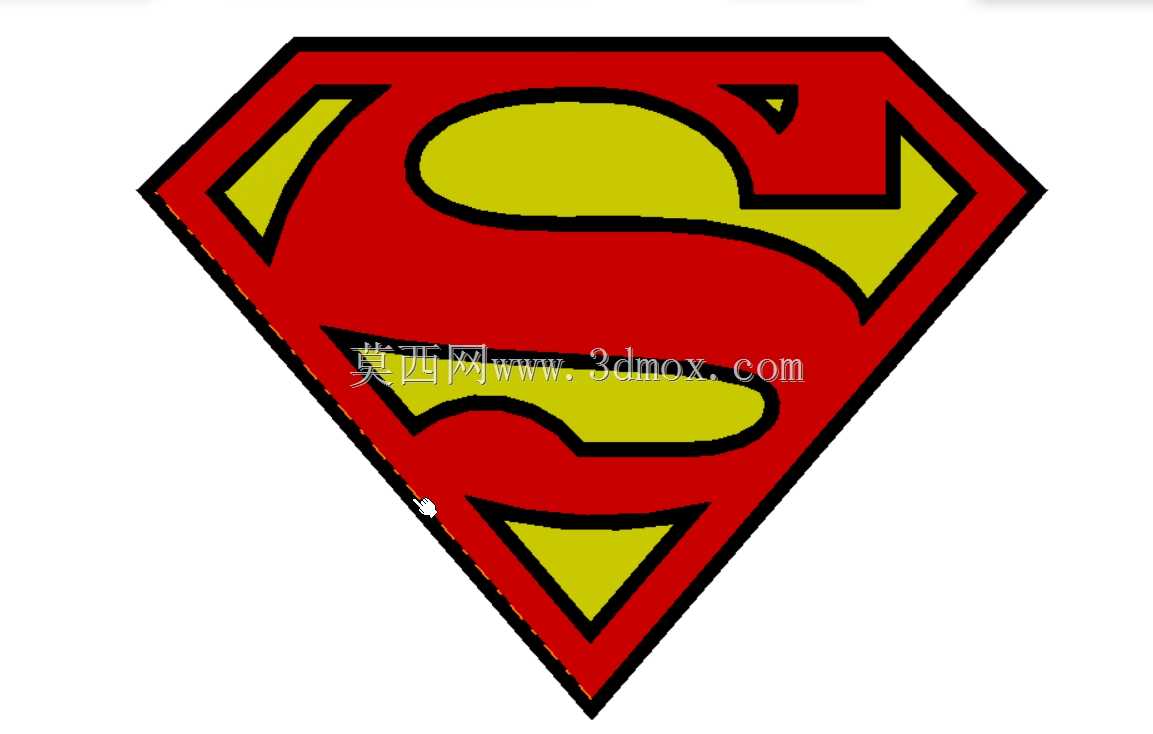

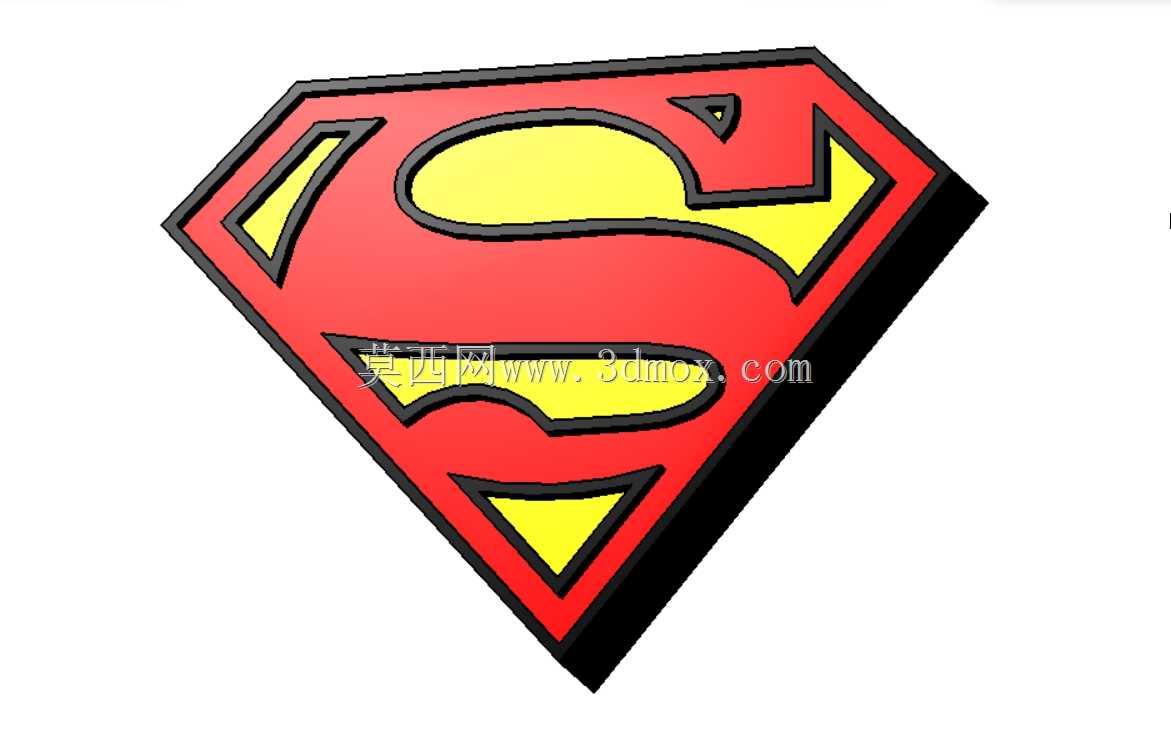

　　设计过程中首先对经典超人盾牌标识的平面比例做了工程化还原，严格匹配原版标识的菱形外轮廓倾斜角度、S形符号的线条曲率，同时针对立体成型做了厚度方向的梯度设计：标识最外侧的黑色轮廓边做了1.2mm的凸起高度，中间红色基底的厚度控制在5mm，内部黄色S形符号相对红色基底凸起0.8mm，这种分层凸起的结构既能够在不做后期上色的前提下，通过不同耗材颜色直接打印出分色效果，也能避免打印过程中出现细小结构的翘边、脱落问题。外轮廓的所有尖角位置都做了R0.3mm的圆角过渡，一方面是避免3D打印过程中尖角处出现应力集中导致的层间开裂，另一方面也能防止日常摆放、拿取过程中尖锐边角划伤使用者，符合日常装饰件的安全使用要求。

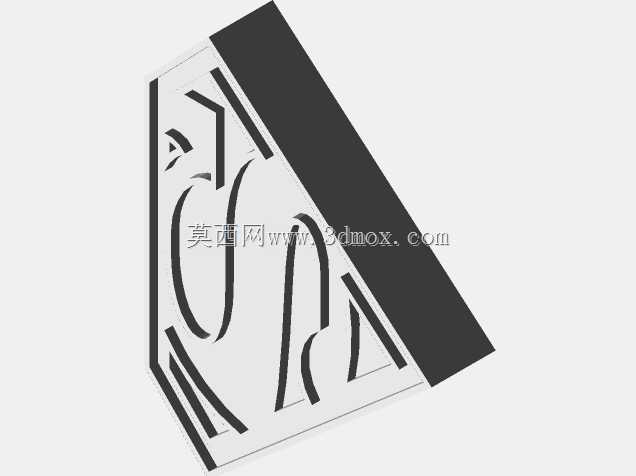

　　从安装边界来看，整个造型的最大外轮廓尺寸控制在120mm*90mm范围内，背部设计有完整的平面贴合区域，平面度公差控制在0.1mm以内，不管是采用背胶粘贴、磁吸内嵌还是螺丝固定的安装方式，都能保证与安装基面的贴合度，不会出现翘边、缝隙过大的问题。如果用户需要调整尺寸，整个模型的参数化结构支持等比例缩放，最小可缩放至30mm宽度作为胸针、钥匙扣配件使用，最大可放大至800mm宽度作为展会背景墙的立体标识使用，缩放过程中所有凸起结构的相对比例保持不变，不会出现细节丢失的问题。

　　结构细节上，标识内部的所有线条交接位置都做了顺滑的曲面过渡，没有出现零厚度面、非流形几何等3D打印常见的模型错误，导出的STL文件三角面网格均匀，最小网格边长控制在0.2mm，既保证了曲面的光滑度，也不会因为网格过密导致切片软件处理卡顿。针对FDM打印的特性，整个模型的所有悬空结构角度都控制在45度以上，打印过程中无需添加支撑结构就能顺利成型，大幅减少后期支撑拆除的工作量，也避免了支撑拆除后在表面留下的打磨痕迹；如果采用光固化打印，模型背部预留了0.5mm的支撑接触位，方便添加易拆除的细支撑，进一步提升成型后的表面质量。

　　从实际使用的功能特性来看，该造型除了装饰作用外，实心结构的版本还可以作为镇纸使用，5mm的整体厚度搭配PLA或者树脂材质的重量，足够压住普通A4纸张不会被风吹动；如果需要做轻量化设计，也可以在切片阶段设置15%的网格填充，在保证结构强度的前提下减轻整体重量，更适合粘贴在垂直墙面或者轻薄道具表面。模型的分色结构设计也兼容后期涂装需求，不同颜色区域的凸起边界清晰，涂装时可以直接沿着边界做分色遮盖，不需要额外绘制遮盖线，大幅降低后期涂装的操作难度，即使是没有太多涂装经验的DIY爱好者，也能做出整齐的分色效果。

　　在设计思路上，没有单纯对平面标识做简单的拉伸加厚处理，而是针对立体成型的特点做了多轮结构优化：最初的版本是直接将平面图形拉伸6mm厚度，打样后发现尖角位置容易翘曲，而且平面化的拉伸结构立体感不足，后续调整时将外轮廓边做了向内的斜度处理，从正面看轮廓边有自然的收窄效果，视觉上更有层次感；同时将内部S形符号的边缘做了微小的倒角处理，避免打印过程中出现锐边层纹过于明显的问题。经过多轮打样验证，最终的结构在0.2mm层厚的FDM打印设置下，表面层纹均匀，细小结构完整，不需要过多的后期打磨就能达到不错的展示效果；在0.05mm层厚的光固化打印设置下，曲面光滑度可以达到直接展示的要求，仅需要简单去除支撑点就能使用。

　　针对不同的使用场景，模型还预留了可修改的结构位：如果需要做成发光标识，可以在红色基底部分预留1.5mm的壁厚，内部掏空后嵌入LED灯组与纽扣电池，红色与黄色部分采用半透明耗材打印，就能实现背光发光的效果；如果需要做成磁吸款，可以在背部预留直径10mm、深度2mm的圆形凹槽，直接嵌入圆形磁铁，不需要额外胶水固定就能吸附在金属表面。这些预留结构都没有破坏标识正面的整体视觉效果，保证了经典标识的辨识度，同时拓展了模型的实际使用范围，适配更多个性化的DIY需求。
