小型管状车架底盘悬架结构设计

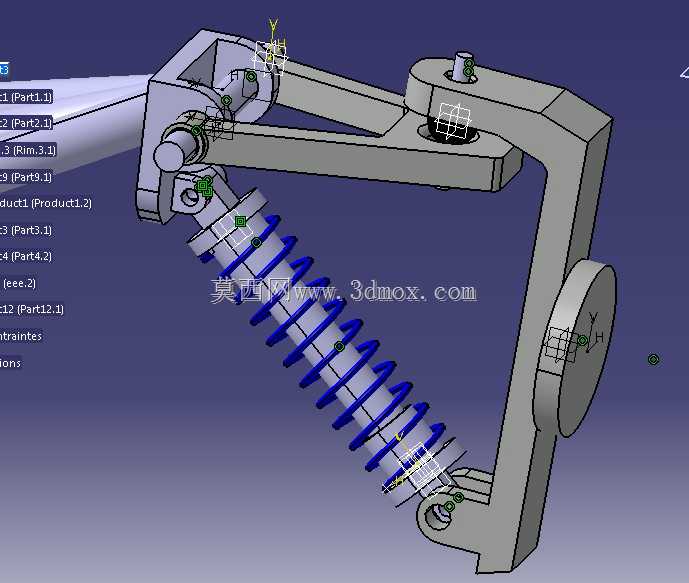

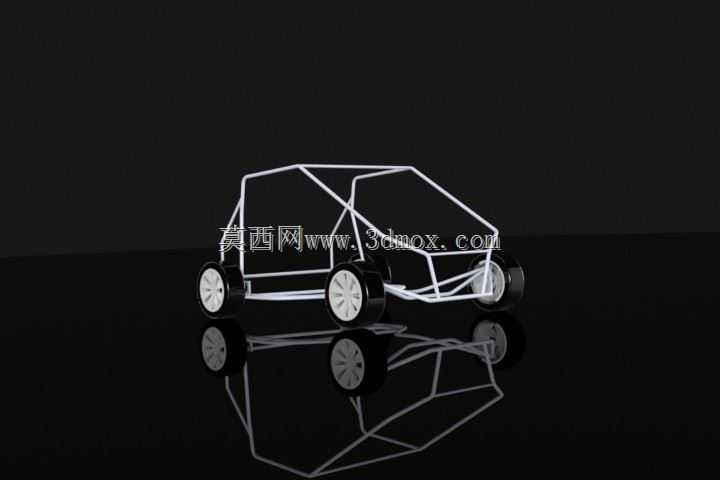

　　这套管状车架搭配集成式悬架的行走结构，常见于小型单人电动代步车、大学生方程式赛车原型验证、小型越野卡丁车的前期方案验证阶段，也可作为低速非道路作业小车的行走基底，适配园区巡检、场地短途转运等低载荷低速场景。从结构布局来看，整体采用空间管阵式车架设计，所有承力杆件均通过空间几何搭接形成闭合受力回路，没有冗余的覆盖件支撑结构，最大化降低结构自重的同时，保证了扭转刚度与弯曲刚度的平衡，这类设计在小批量定制化低速载具开发中，能大幅降低开模成本，仅通过管件切割、焊接即可完成主体结构制作，适配小团队快速迭代的开发节奏。悬架部分采用了适配小尺寸轮组的短行程摆臂结构，轮端连接位预留了标准轮毂轴承安装位，可直接适配4-6英寸的小型充气橡胶轮，

　　轮距与轴距的边界尺寸控制在紧凑区间，整体宽度不超过1.2米，长度不超过1.8米，能够满足狭窄场地内的转向通行需求，最小转弯半径可控制在3米以内，适配场地内灵活移动的使用要求。设计过程中优先考虑了受力路径的合理性，车架前部的杆件直接延伸至前轮悬架安装点，将路面冲击通过摆臂传递至车架前部的斜向支撑管，再分散到整个车架的环形结构中，避免局部应力集中；后部车架结构预留了动力单元安装空间，可适配后置轮毂电机或者小型内燃动力单元的安装，悬架的硬点位置经过反复校核，保证轮跳过程中前束角、外倾角的变化量控制在合理区间，减少轮胎异常磨损，同时保证直线行驶稳定性与转向回正性能。安装边界方面，车架底部预留了电池组、控制模块的安装平面，

　　所有安装孔位均采用通用标准间距，可适配市面上常见的小型车控制组件，不需要额外做转接支架；轮拱位置的杆件经过弧度优化，在悬架全行程压缩状态下，轮胎不会与车架杆件发生运动干涉，预留的跳动间隙满足非铺装路面小幅颠簸的使用需求。不同于量产乘用车辆的冲压焊接底盘，这类管架结构的底盘悬架组合，更偏向于定制化、小批量的应用场景，结构修改灵活，不需要大型冲压模具即可完成制作，在原型验证阶段可以通过调整管件长度、摆臂安装点位置快速调整轴距、轮距以及悬架几何参数，大幅缩短开发周期。实际使用中，这类结构的维护成本更低，所有杆件均为标准规格的金属管材，发生碰撞变形后可单独切割更换受损杆件，不需要整体更换底盘结构；

　　悬架的铰接点采用通用的橡胶衬套或者向心关节轴承，可根据使用场景选择不同的阻尼配置，铺装路面使用时可选用硬度更高的衬套提升操控响应性，非铺装路面使用时可更换软质衬套过滤路面细碎振动。轮端的连接结构采用通用的螺栓固定方式，可根据载荷需求更换不同宽度、不同花纹的轮胎，不需要改动轮轴的核心结构，适配不同路面的通行需求。整个结构的重心控制在较低位置，车架的主承载平面距离地面高度不超过200毫米，搭配悬架的支撑作用，行驶过程中侧倾角度控制在安全范围内，即使是高速过弯也能保持足够的稳定性。在结构验证阶段，这类三维模型可直接导入动力学仿真软件，施加不同路面的激励载荷，校核车架各部位的应力分布，提前识别应力集中的位置，通过增加局部加强筋或者调整杆件角度优化受力，减少物理样机制作过程中的反复修改次数，提升开发效率。
