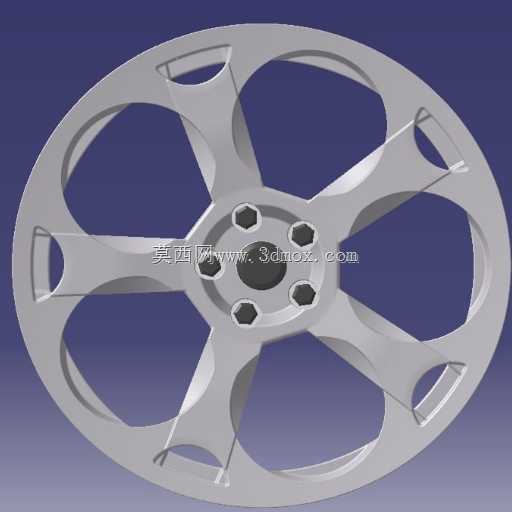

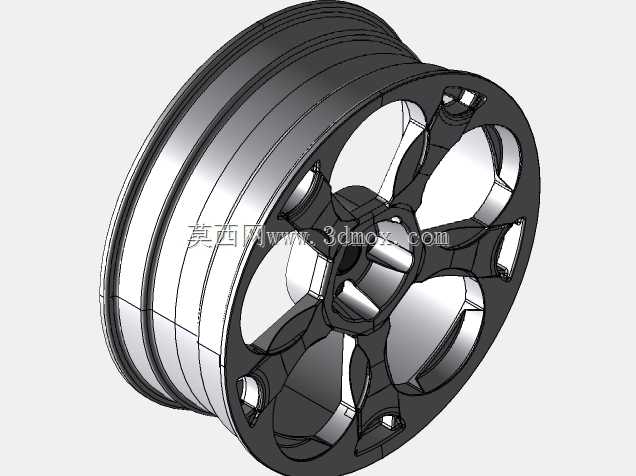

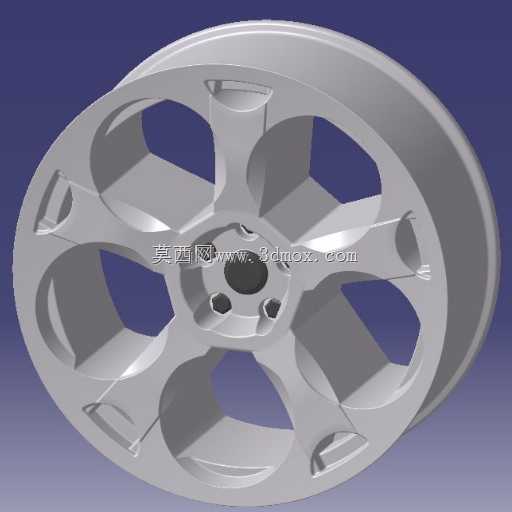

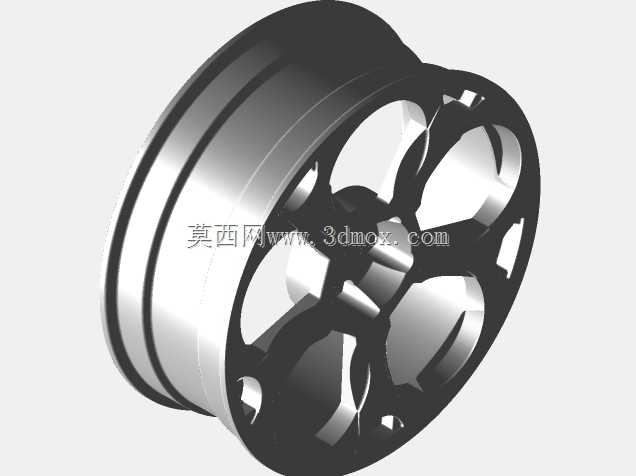

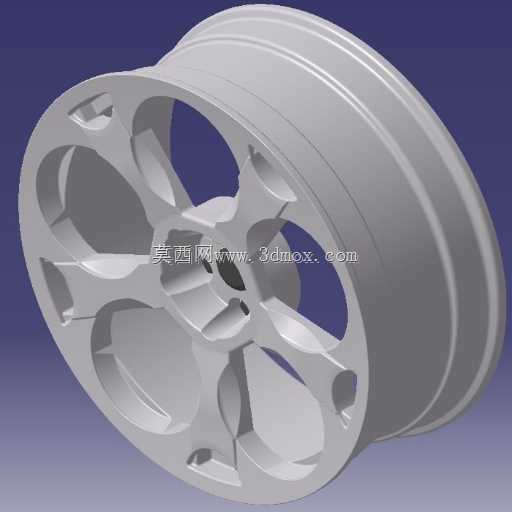

跑车的轮辋作为连接轮胎与车桥的核心承载部件,其设计需要同时兼顾轻量化、结构强度、散热效率与外观辨识度,在高性能乘用车辆的行走系统中占据关键位置。不同于普通家用车型的轮辋设计,大马力跑车的轮辋需要承受急加速、高速过弯、重刹时的多向复合载荷,同时还要为制动系统预留足够的散热空间,避免连续高强度工况下制动热衰减影响行驶安全。这款轮辋采用五辐式镂空结构设计,辐条采用不等宽的流线型切面造型,每根辐条的截面从轮心安装位向轮辋外缘逐步收窄过渡,既可以在辐条根部保证足够的结构强度,分散螺栓安装位的集中应力,又能通过辐条之间的大尺寸镂空区域,让行驶过程中的气流直接穿过轮辋,带走制动卡钳与刹车盘工作时产生的热量。在安装边界的设计上,
轮辋中心的定位孔采用高精度配合尺寸,与车桥轴头的配合公差控制在过渡配合区间,保证轮辋安装后的同轴度,避免高速行驶时出现车轮抖动的问题;周围的螺栓孔位按照车型原厂的孔距标准排布,每个孔位周边都做了局部加厚的凸台结构,分散螺栓紧固时的压应力,避免长期交变载荷下孔位出现开裂变形。轮辋的外缘采用标准的轮缘结构,带有适配真空轮胎的胎圈座结构,胎圈座的角度与表面粗糙度严格匹配无内胎轮胎的装配要求,保证轮胎充气后与轮辋的密封性能,避免高速行驶时出现轮胎漏气、脱圈的风险。从结构受力的角度分析,五辐式的结构布局可以将轮辋承受的路面冲击载荷均匀分散到每根辐条上,相比多辐细密结构,这种大镂空的设计在同等重量下拥有更高的结构刚度,
同时镂空区域也能降低轮辋的整体重量,减少簧下质量,提升车辆的悬挂响应速度与操控表现。辐条表面的立体切面设计并非单纯为了外观造型,每一处切面的角度都经过受力方向的优化,在辐条承受侧向过弯载荷时,切面的加强筋结构可以提升辐条的抗弯曲变形能力,避免激烈驾驶时辐条出现形变。在实际的改装与维修场景中,这类原厂风格的轮辋三维数据可以用于轮辋的复刻生产、定制化改装的结构验证,也可以用于制动系统升级时的空间校核——通过三维数据测量轮辋内部的避让空间,可以提前确认改装多活塞卡钳、加大刹车盘时是否会出现干涉问题,减少改装过程中的试错成本。轮辋的轮辐背面做了不等厚的减重设计,在应力较小的区域通过减薄壁厚、设置减重凹槽的方式控制整体重量,
而在应力集中的辐条与轮辋外缘连接位置、辐条与中心安装盘连接位置,都做了圆弧过渡的加强结构,避免应力集中导致的结构失效。在日常行驶的场景中,轮辋除了承受垂直方向的载荷,还要承受起步、制动时的扭矩载荷,以及过弯时的侧向载荷,这款轮辋的辐条走向采用了略带旋转角度的设计,在传递制动扭矩时可以让辐条的受力方向更贴合材料的力学性能方向,提升扭矩传递的效率与结构可靠性。另外,轮辋的气门嘴安装位设置在两根辐条之间的轮辋本体上,位置避开了辐条的遮挡,方便充气操作,同时安装位周边做了加厚处理,避免安装气门嘴时出现应力开裂。对于三维建模从业者而言,这类轮辋模型的建模过程需要重点处理曲面的顺滑过渡,尤其是辐条表面的多切面交汇位置,需要保证曲面的G2连续,避免后续加工时出现棱角、凹坑等缺陷;同时轮辋的所有安装尺寸都需要严格匹配实车的装配标准,包括中心孔直径、孔距、偏距、轮辋宽度、直径等核心参数,才能保证模型具备实际的工程应用价值,而不只是单纯的外观展示模型。在轮辋的设计过程中,还需要考虑轮胎装配的工艺性,轮缘的导入角需要符合轮胎装配的尺寸要求,方便维修时轮胎的拆装,避免过硬的装配角度导致胎圈损伤。
- 上一篇:小型管状车架底盘悬架结构设计
- 下一篇:带四轮旋转机构的重型牵引卡车设计
- 全部评论(0)
- 模板大小: 50.07 MB
- 售价:5金币
- 下载次数: 82
- 系统要求: STEP / IGES,STL,CATIA,Rendering
- 软件分类: 汽车
