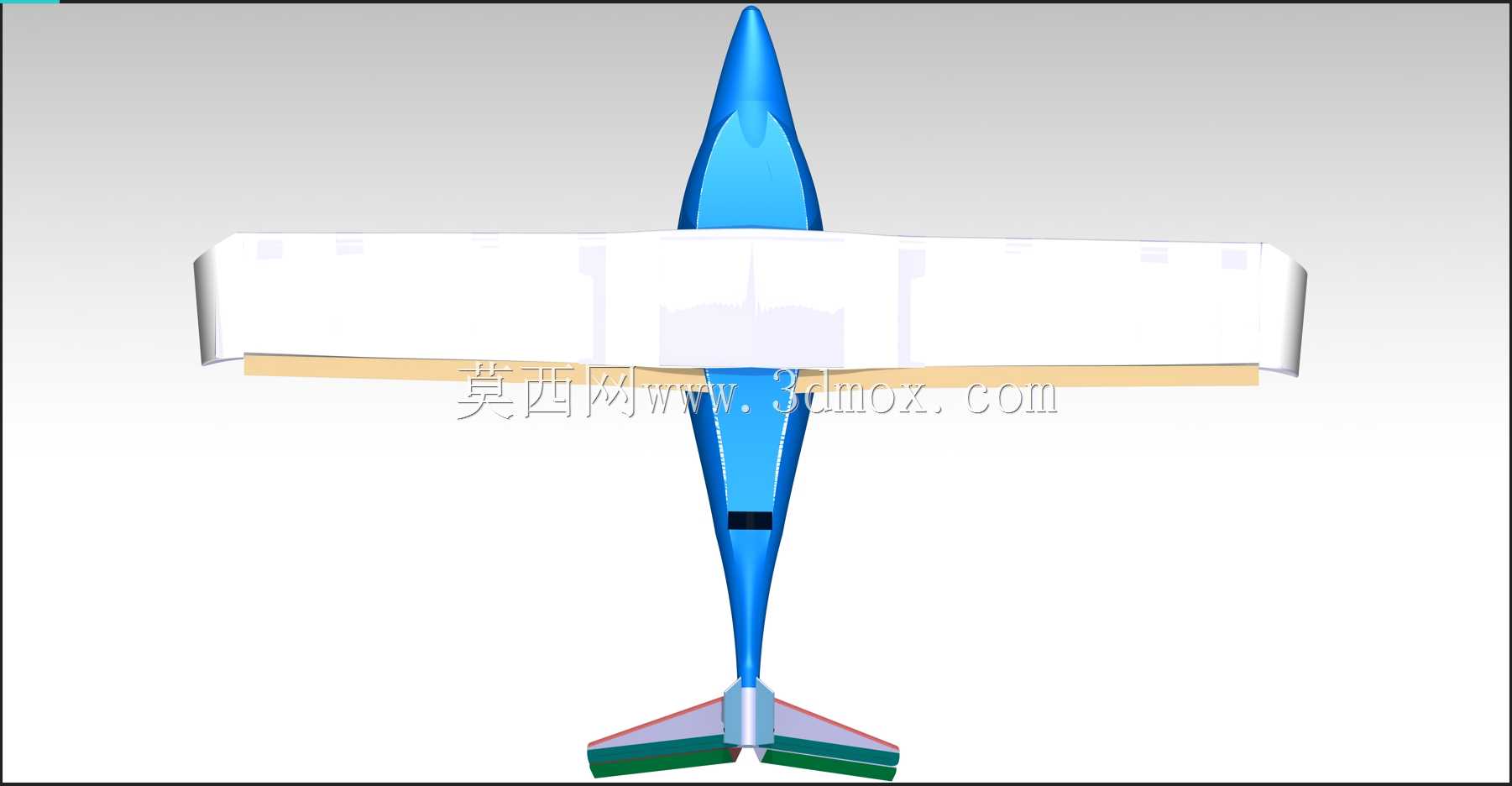

西锐SF50单发轻型喷气公务机三维结构

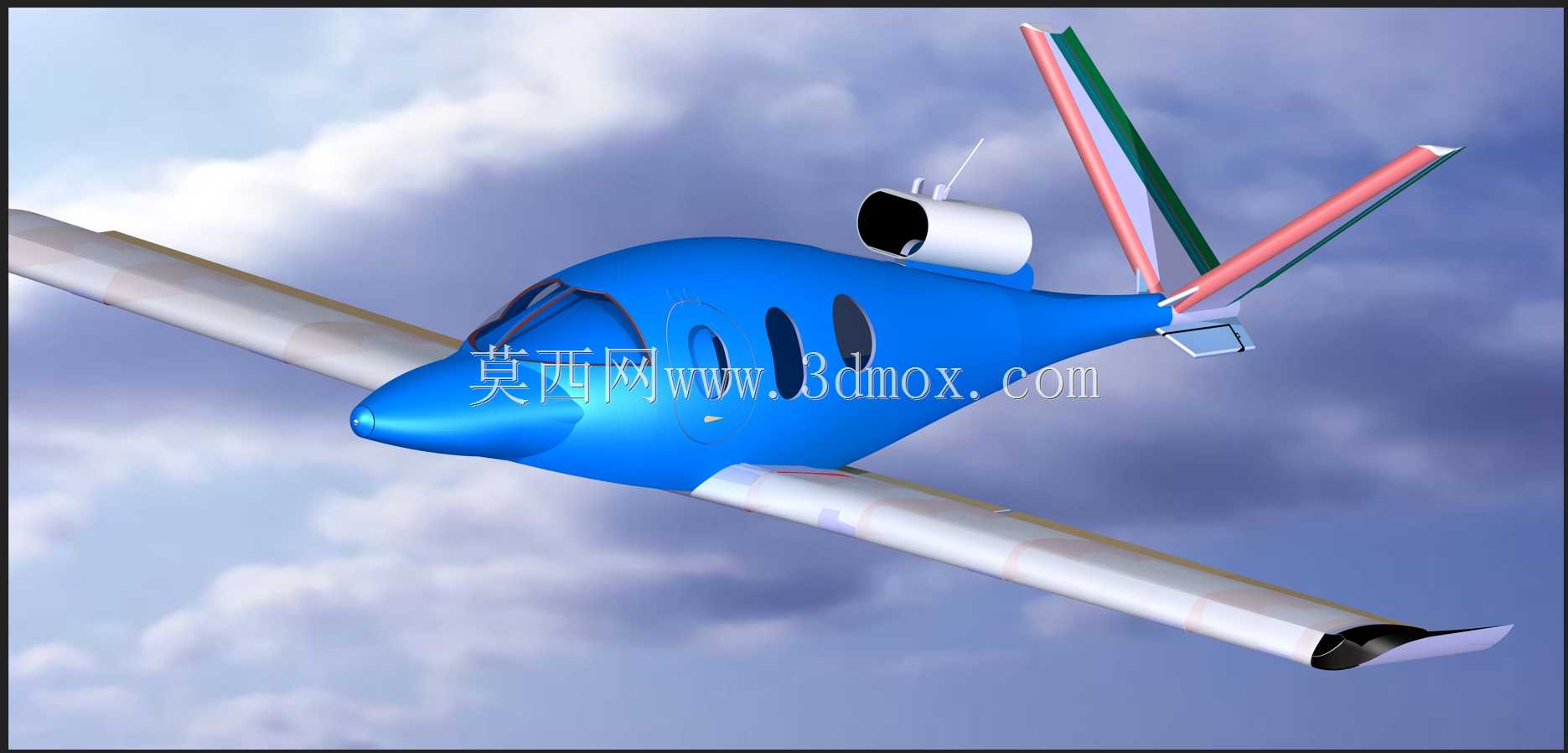

　　这款轻型喷气式通航飞机的三维结构建模，完全贴合实际量产机型的工程边界做还原，建模过程中优先梳理了整机气动外形与内部结构的安装匹配逻辑，没有做刻意的艺术化夸张处理。从实际通航作业场景来看，这类机型主要服务于短途公务出行、私人飞行、飞行培训以及短途特种作业任务，相比传统螺旋桨通航飞机，喷气式动力带来的巡航速度提升能覆盖300-1200公里半径的出行需求，对起降场地的要求又远低于大型干线客机，能在大部分通用机场甚至硬化铺装的通航起降点完成起降，适配国内当前通航网络的建设节奏。

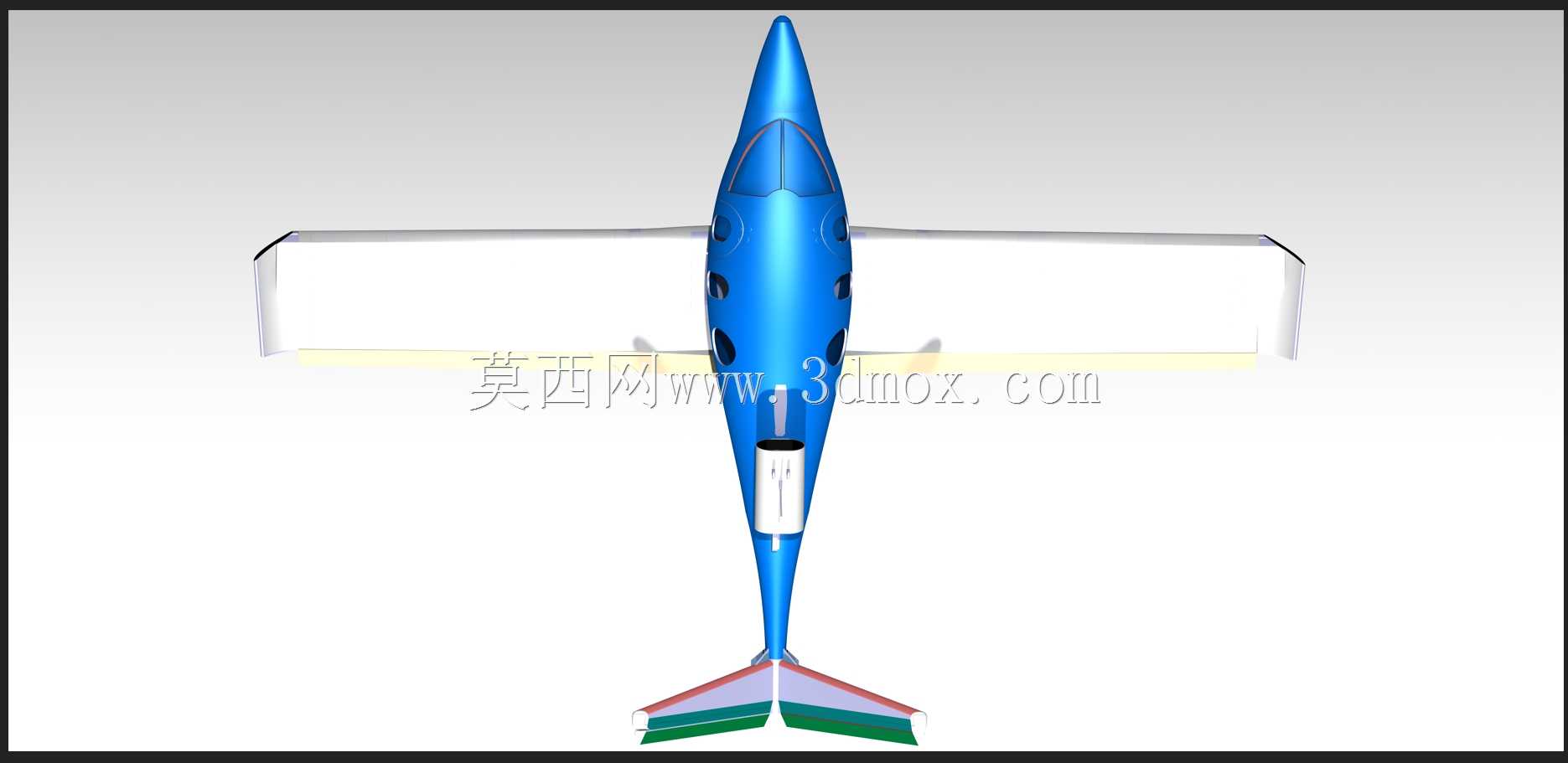

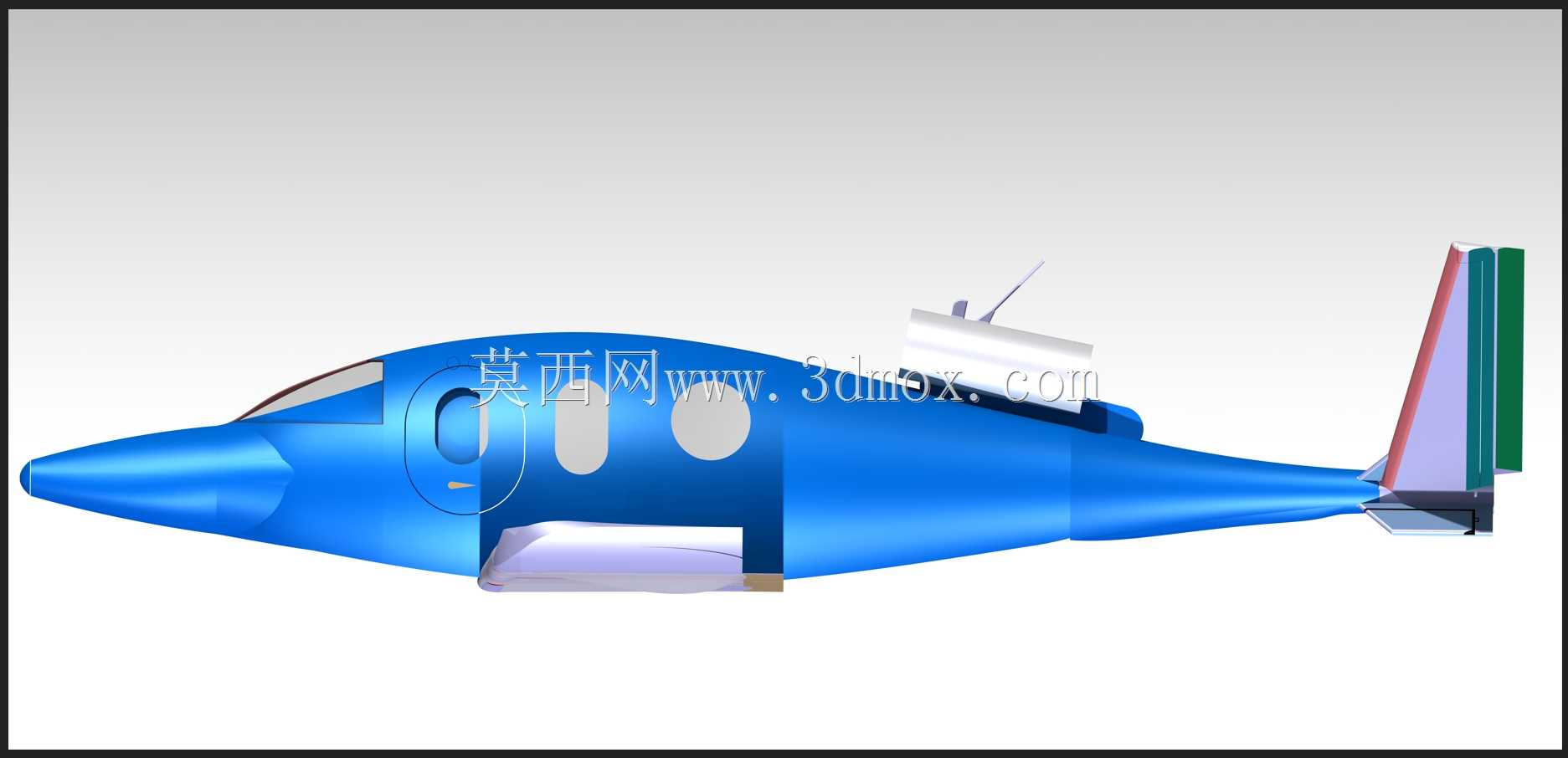

　　建模时首先确定的是机身的整体流线型曲面基准，机头段采用钝圆过渡的曲面设计，既保证飞行员前向与侧向的视野范围，也能降低低速飞行阶段的压差阻力，座舱段的风挡曲面做了分块处理，每一块风挡的安装倾角、曲面曲率都和实际装机状态一致，预留了风挡密封结构、雨刮安装位的结构空间，没有把风挡做成和机身完全一体化的无效曲面。机身主体段的截面从座舱段的宽体椭圆逐步向后收窄，过渡到尾段的圆形截面，这个收窄过程的曲面曲率连续做了G2级别的顺滑处理，避免曲面突变带来的气动阻力激增，机身侧面的舷窗位置严格按照实际座舱布局排布，每个舷窗都预留了透明件安装的台阶结构，不是简单在机身曲面上做贴图处理。

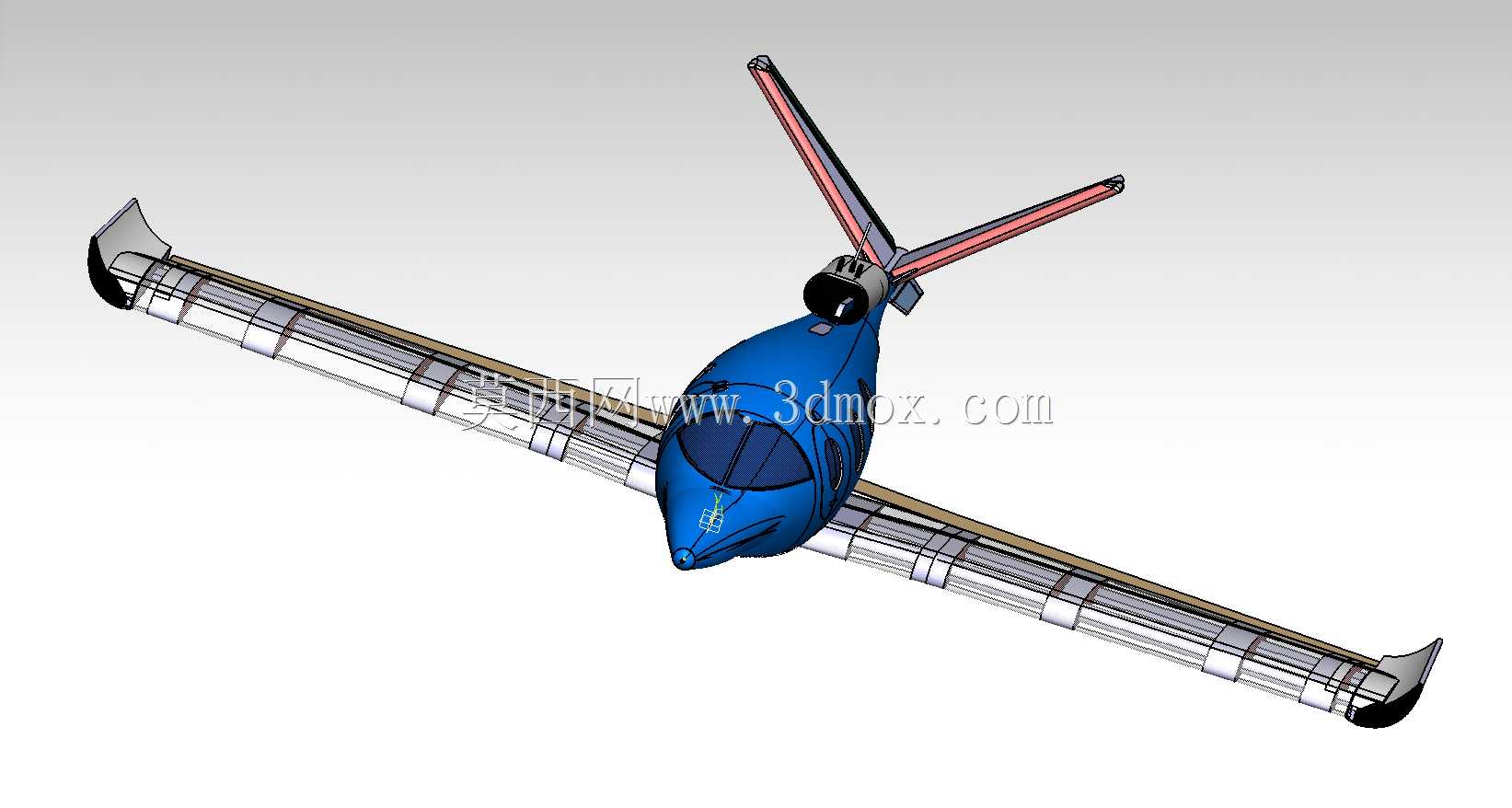

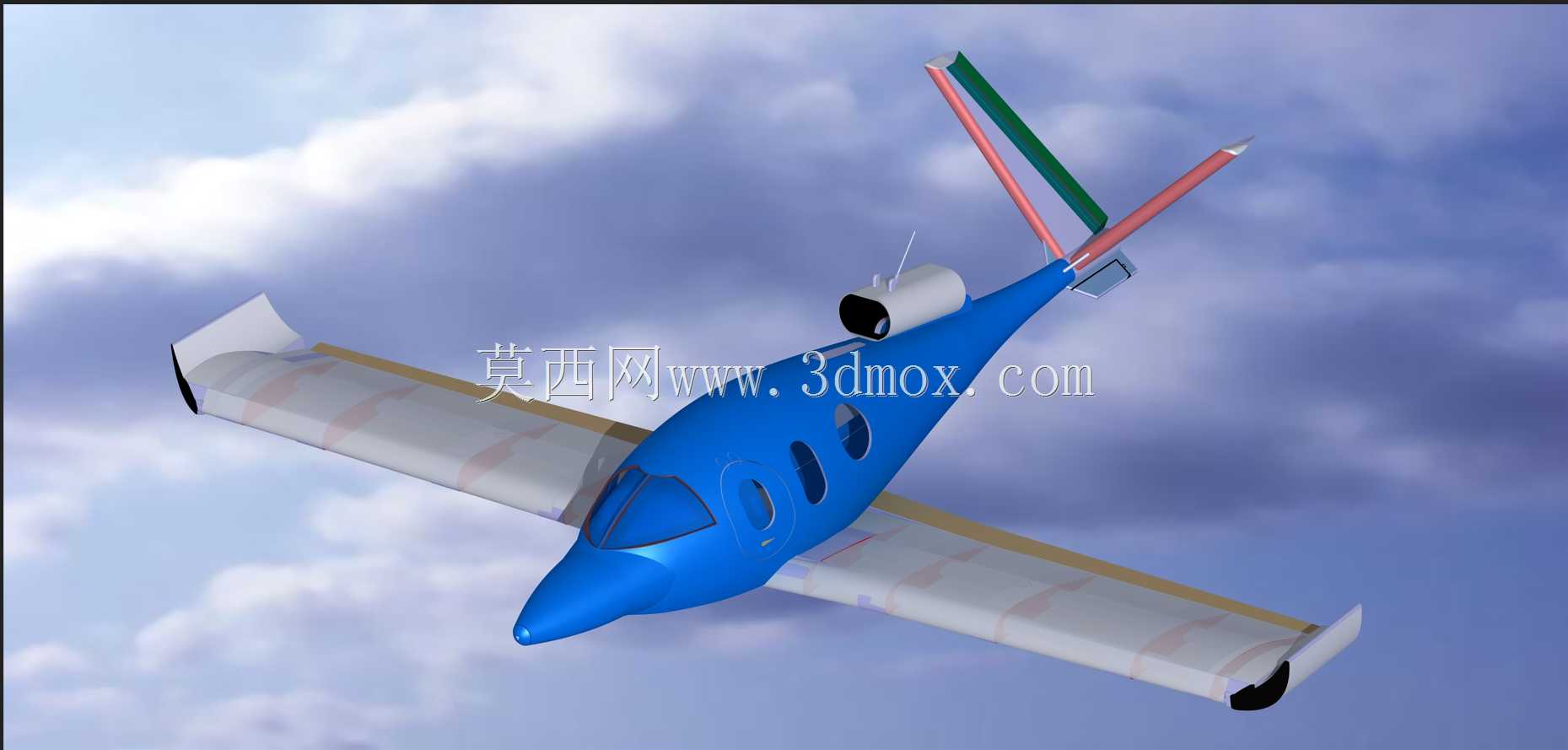

　　动力系统的安装位置是这款机型的结构设计特点所在，发动机采用背负式布局安装在机身后段上部，建模时完整还原了发动机短舱的支撑结构、进气道曲面、尾喷口的朝向角度，短舱和机身的连接段做了整流曲面过渡，既避免发动机运行时的振动直接传递到机身座舱段，也能降低短舱带来的附加阻力。尾翼部分采用V型尾翼设计，两个尾翼的安装夹角、后掠角度都经过气动参数校核，尾翼上的操纵面预留了偏转活动的结构间隙，能直观展示舵面偏转的活动范围，尾翼根部和机身的连接结构做了加强筋的细节还原，对应实际机型上的尾翼承力结构。

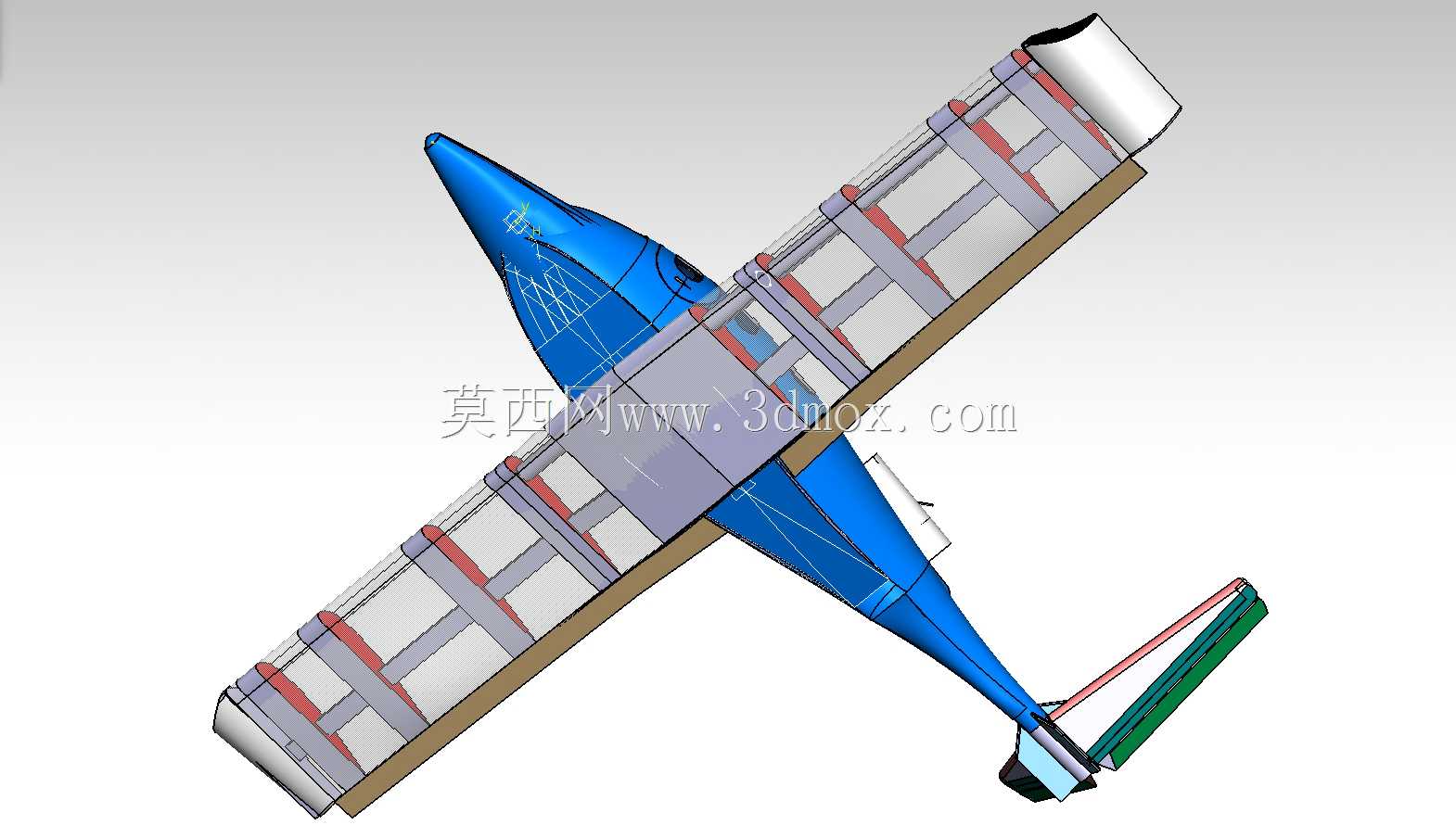

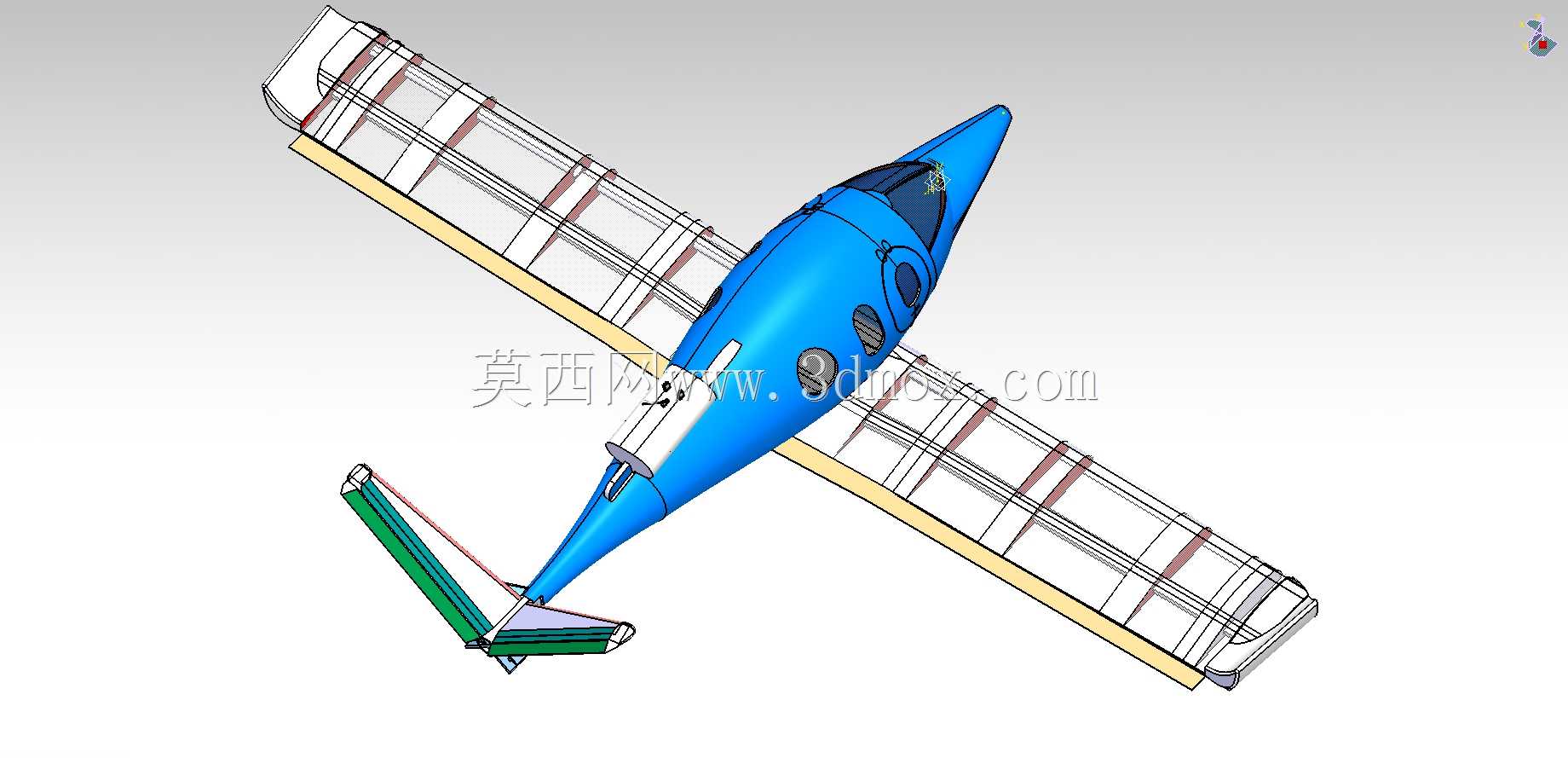

　　机翼部分采用低单翼布局，机翼的翼型选用适配低速巡航的高升阻比翼型，机翼从根部到翼尖的翼型厚度、弦长逐步收窄，翼尖做了小翼结构优化，能降低翼尖涡流带来的诱导阻力，机翼和机身的连接段做了翼身融合整流，机翼内部预留了燃油箱的安装空间、起落架舱的收纳空间，主起落架的收放路径在建模时做了运动干涉检查，保证起落架收起后能完全收纳到机翼与机身的舱段内，不会和周边结构产生碰撞。前起落架安装在机头段下部，转向机构、减震支柱的结构都做了等比例还原，对应实际起降时的载荷传递路径。

　　从安装边界尺寸来看，整机建模严格控制了实际机型的外形尺寸参数，翼展、机身长度、尾翼高度都和真机参数保持一致，没有出现比例失调的问题，所有外露的传感器、航行灯、空速管、天线等小部件都做了位置还原，这些小部件虽然尺寸不大，但对飞行过程中的气动干扰、设备功能实现有直接影响，建模时没有省略这类细节。座舱内部的基础结构框架也做了还原，包括驾驶舱的仪表台安装位、客舱的座椅安装导轨、行李舱的分隔结构，能直观展示内部空间的布局逻辑，方便后续做内饰布置、系统布线的二次建模。

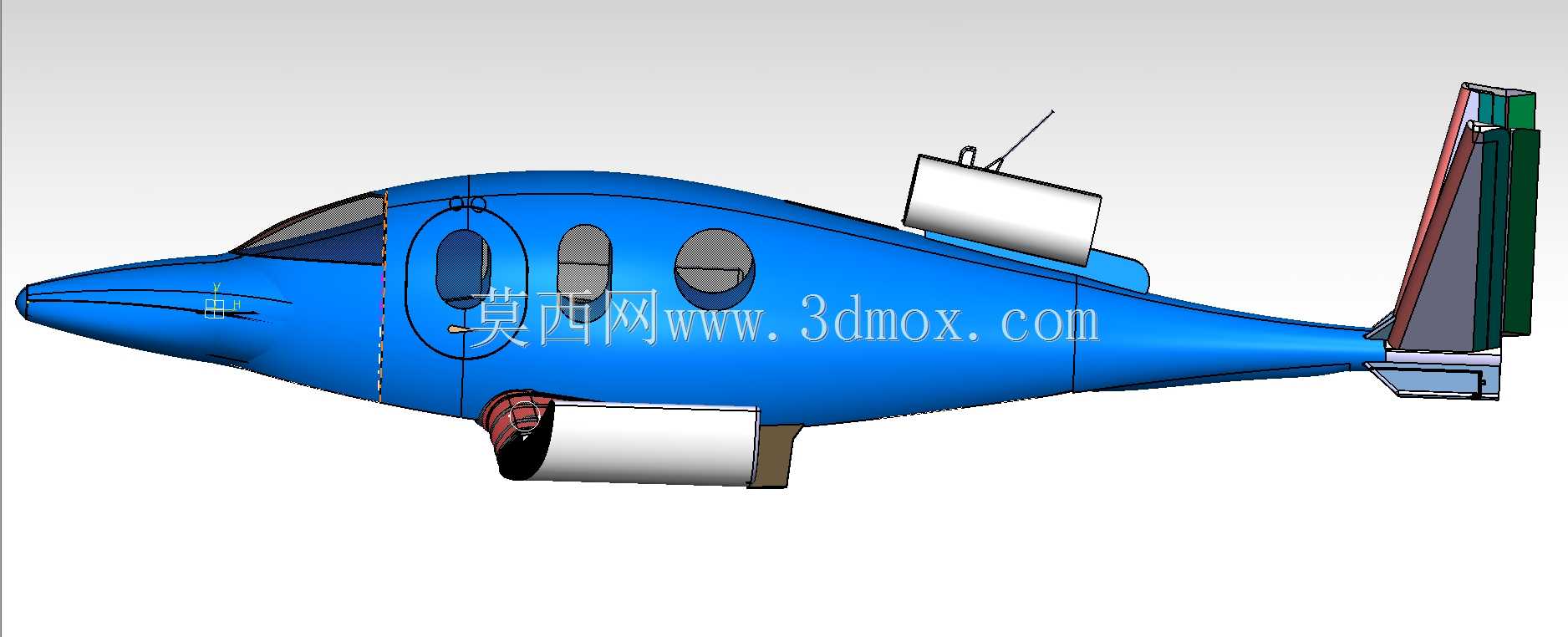

　　在结构设计思路上，整个建模过程遵循航空结构设计的减重原则，所有承力结构的位置都对应实际机型的载荷分布，比如机翼根部的承力框、发动机安装节的支撑结构、起落架安装点的加强结构，都在模型上做了结构特征体现，不是光有外形的空心曲面。机身的蒙皮分块线也按照实际机型的维护口盖分布做了刻画，能清晰看到各个维护口盖的位置、尺寸，对应日常维护时的可达性设计，比如发动机维护口盖、航电设备舱口盖、燃油加注口的位置都和真机一致，方便做维护场景的模拟演示。

　　对于三维建模从业者来说，这个模型可以作为轻型喷气式飞机结构设计的参考案例，能直观理解背负式发动机布局、V型尾翼、低单翼结构的设计逻辑，也能用来做通航场景的渲染演示、飞行模拟的基础模型使用，所有曲面都做了可编辑的参数化处理，方便后续根据不同的设计需求做局部修改调整，比如调整翼型参数、修改尾翼角度、更换动力短舱布局等，不需要重新构建整机的基础曲面框架。
