CA6140车床用孔用可编辑卡环结构

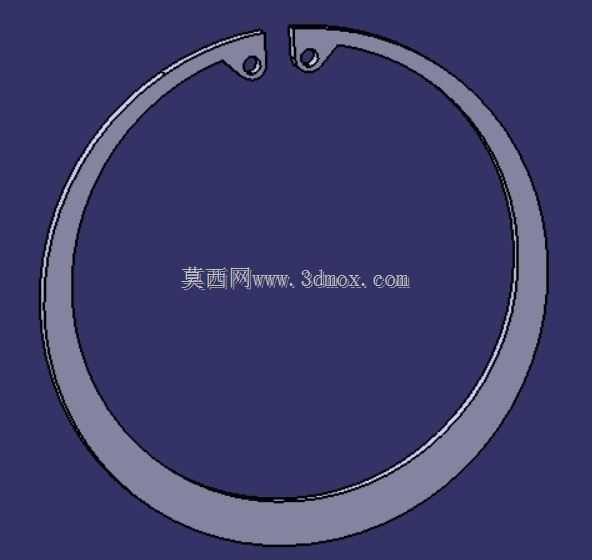

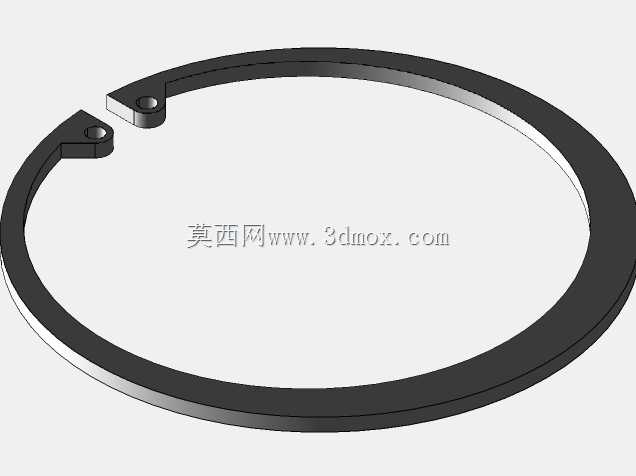

　　在普通卧式车床的主轴箱、进给箱内部传动结构中，轴类零件的轴向定位一直是影响传动精度的核心细节，这类开口卡环正是承担孔内轴向限位功能的核心小件，别看结构简单，一旦选型或尺寸匹配不到位，高速运转的齿轮、轴套出现轴向窜动，轻则导致传动异响、加工精度超差，重则打齿、轴系抱死造成设备停机。这款卡环的设计完全适配CA6140车床对应安装孔位的限位需求，整体采用等截面开口环形结构，两个端部对称设置的安装小孔是专门适配卡环钳的操作位，装配时只需用卡环钳尖插入两个小孔，收拢钳口就能让卡环外径收缩，顺利送入安装孔内壁预先加工好的环形卡槽内，松开钳口后卡环靠自身弹性张力撑开，外圆完全卡入卡槽，端面就能形成可靠的轴向挡肩，限制孔内装配的轴承外圈、

　　齿轮衬套等零件的轴向窜动。从结构设计逻辑来看，这类卡环没有采用变截面的冲压挡圈结构，而是保持了环身全周等厚度设计，环身截面的宽厚比经过匹配计算，既保证卡入卡槽后有足够的抗剪切强度，能承受轴系传动过程中传递过来的轴向推力，又不会因为环身刚度过大导致装配时收拢困难，甚至出现装配时脆断的问题。两个安装耳的位置做了局部加厚过渡，避免安装孔处因为应力集中出现断裂，毕竟车间实际装配时，工人操作卡环钳的力度很难精准控制，局部加厚的结构能大幅提升安装容错率，减少装配过程中的零件损耗。安装边界方面，这款卡环的外径尺寸完全匹配对应安装孔的卡槽底径，自由状态下的外径比卡槽底径略大0.2-0.3mm，保证撑开后能完全贴紧卡槽外沿，不会出现松脱转动的问题；

　　收拢状态下的最小外径比安装孔的光孔直径小0.5mm以上，保证装配过程中能顺利送入孔内，不会刮伤孔壁的加工面；环身的厚度尺寸和卡槽的宽度做了间隙配合，轴向间隙控制在0.1mm以内，既不会因为间隙过大导致被限位零件出现窜动间隙，也不会因为间隙过小导致卡环卡滞无法顺利装入卡槽。实际应用场景中，除了CA6140车床的传动箱内部，这类等截面卡环还广泛用在各类通用机械设备的孔系限位结构中，比如减速器的轴承孔限位、液压阀块的内部零件定位、泵类产品的叶轮轴向定位等场景，只要对应孔内加工了匹配尺寸的环形卡槽，都可以选用对应规格的卡环实现轴向固定。相比轴用卡环，这类孔用卡环的受力方向完全相反，是靠外圆与卡槽的配合承受轴向力，

　　所以设计时特意强化了环身的径向张力稳定性，长期在设备内部受润滑油浸泡、温度变化的工况下，也不会出现弹性衰减导致的松脱问题。建模过程中保留了全参数化的可编辑特征，结构设计人员可以根据实际使用的安装孔尺寸、承受轴向载荷的大小，直接调整环身的外径、厚度、开口间隙、安装孔位置尺寸等参数，快速生成适配不同工况的卡环模型，不需要从零开始绘制草图、搭建特征，能大幅缩短传动结构的设计周期。很多年轻工程师在做轴系设计时，往往忽略这类小标准件的细节校核，要么卡环厚度选得太薄，受轴向冲击时出现剪切断裂，要么安装耳的位置设计不合理，导致现场装配时卡环钳无法顺利操作，甚至装配后卡环和孔内的转动零件出现运动干涉，这款卡环的结构完全规避了这些常见问题，安装耳的突出高度控制在合理范围，不会突出到孔的内部通径范围内，不会和孔内往复或转动的零件发生刮碰，开口处的间隙尺寸也经过优化，既保证收拢时有足够的变形量，又不会因为间隙过大导致卡环装入卡槽后，开口处出现强度薄弱点。在车床的日常维修场景中，这类卡环也是易损的小配件，长期受交变轴向载荷、润滑油腐蚀的影响，部分使用年限久的卡环会出现弹性下降、断裂的问题，维修时只要拆下旧卡环，核对卡槽尺寸选用对应规格的新卡环就能快速完成更换，不需要对轴系其他零件做额外修配，维修效率很高。
