带内置运动模拟的径向活塞油泵结构

　　在液压系统的动力源选型环节，径向活塞油泵凭借输出压力高、容积效率稳定的特性，常被应用在高压小流量的工业液压回路中，比如机床夹紧回路、工程机械的辅助执行机构供油、液压工装的动力供给场景，这类工况对泵的流量脉动控制、运行振动水平有较高要求，直接影响整套液压系统的工作稳定性与执行元件的动作精度。这款径向活塞油泵的设计，首先规避了常规6活塞结构带来的泵轴径向力不平衡问题——6个活塞沿周向均布时，活塞往复运动产生的径向惯性力无法完全抵消，泵体运行到额定转速时会产生明显的径向振动，不仅会加速轴承磨损，还会通过安装基座把振动传递到整套液压站，引发管路共振、密封件过早失效等连锁问题，因此在活塞数量的选型上做了针对性调整，

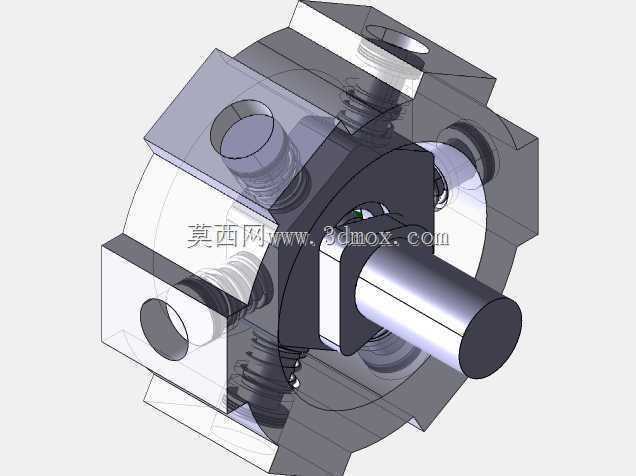

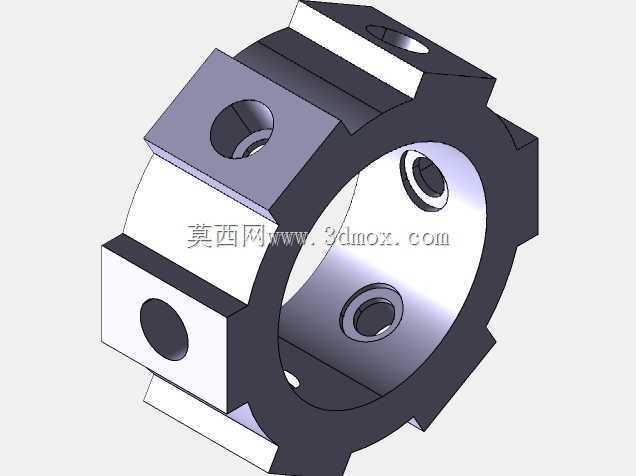

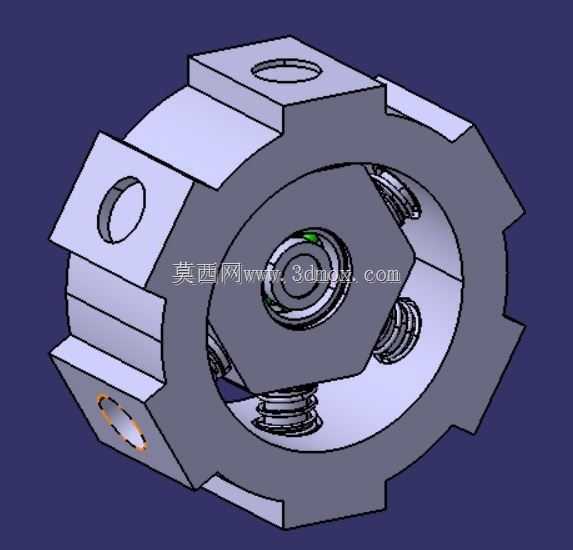

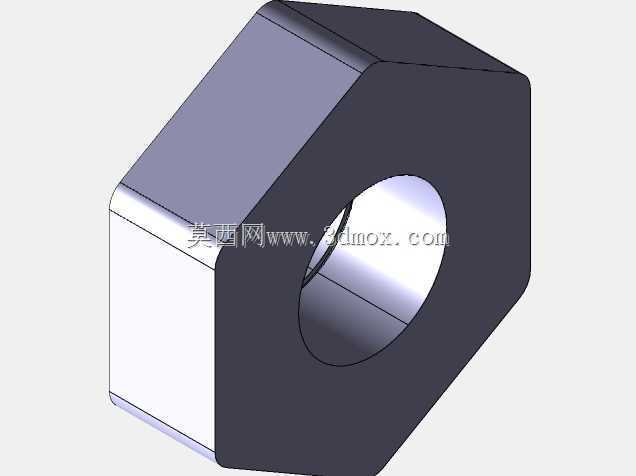

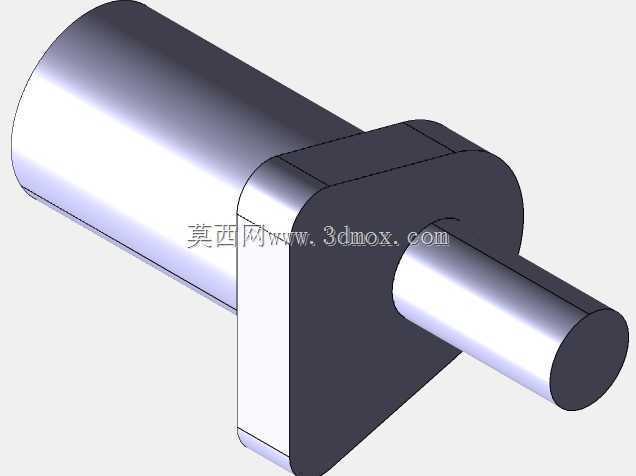

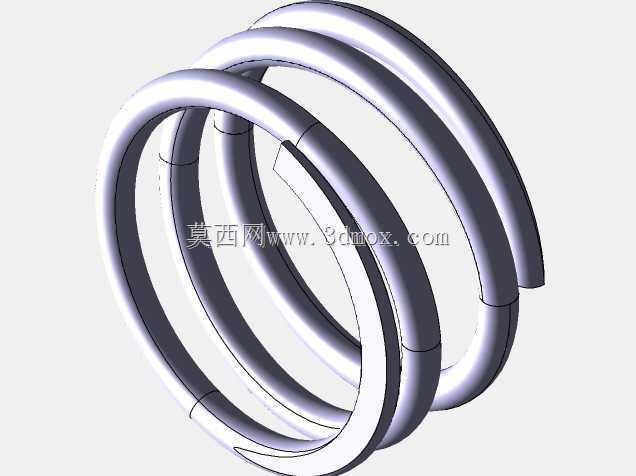

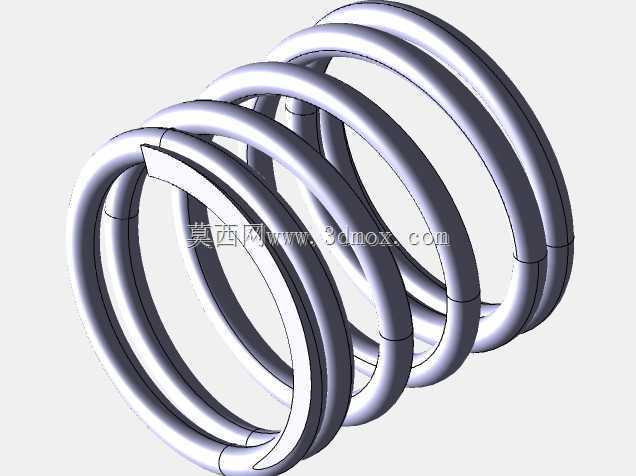

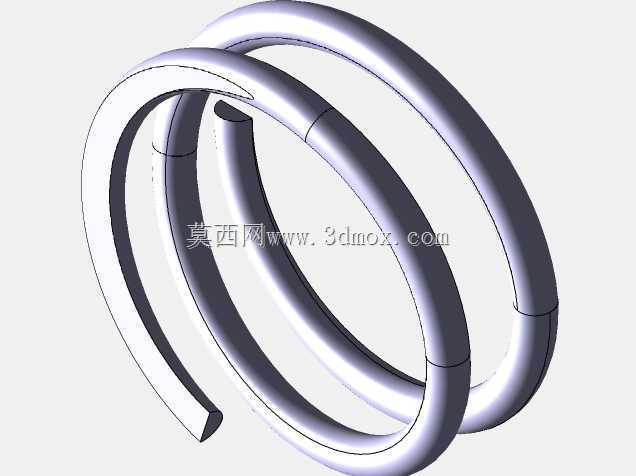

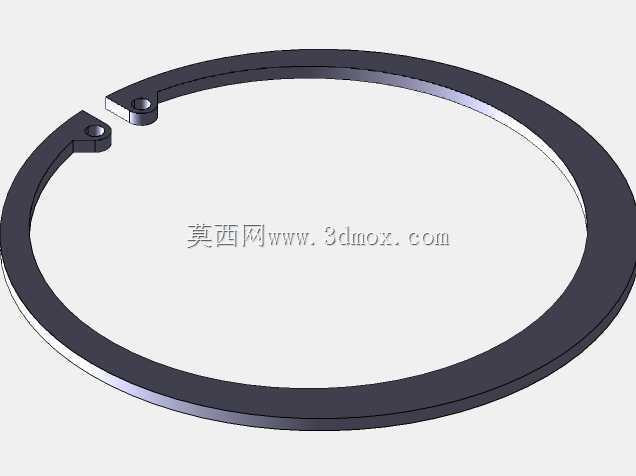

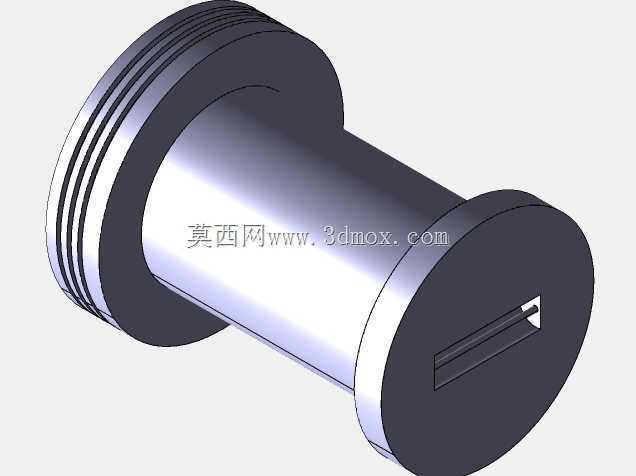

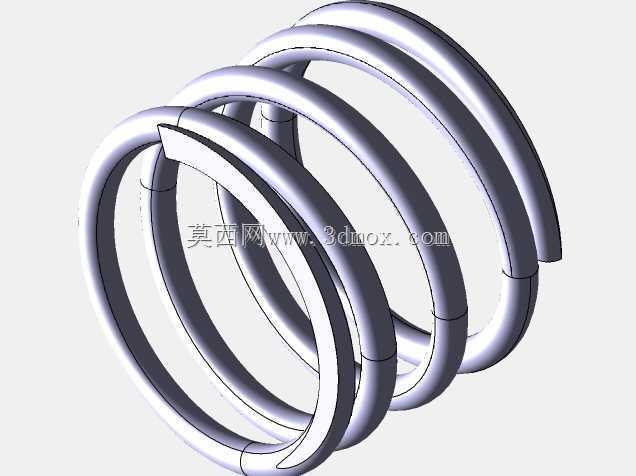

　　让各活塞的往复惯性力在径向方向实现自平衡，从根源上降低运行时的振动幅值。结构上采用偏心轴驱动的径向布置方案，活塞沿转子周向径向安装，随偏心轴转动时在活塞腔内完成往复运动，配合配流结构实现吸油、压油的工作循环，内置的运动模拟结构完整还原了偏心轴转动时各活塞的运动时序、配流窗口的通断节奏，能直观看到不同偏心距下活塞行程的变化规律，方便设计人员验证泵的排量计算是否准确、活塞与腔壁的运动间隙是否合理。从安装边界来看，泵体采用方形安装法兰结构，法兰上预留的安装孔位可直接适配标准液压站的安装面板，输入轴为圆柱轴伸结构，可通过联轴器与驱动电机直连，也可通过齿轮组接入设备的传动链，轴向与径向的安装尺寸都控制在紧凑范围内，

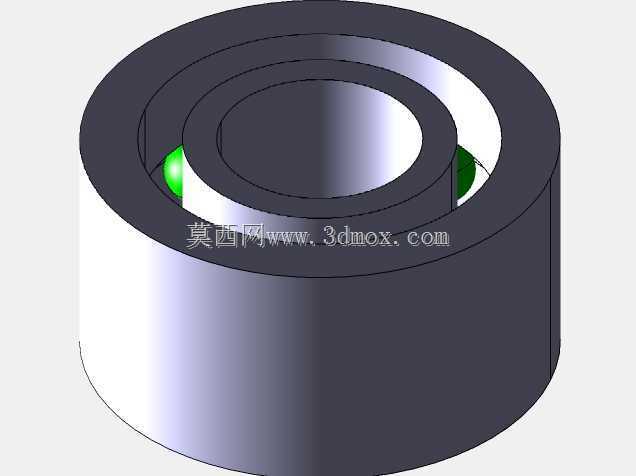

　　不会占用过多液压站的布置空间，适合集成在空间受限的小型液压动力单元中。设计过程中对活塞与缸体的配合间隙做了针对性优化，既保证活塞往复运动时不会出现卡滞，又能将间隙泄漏量控制在允许范围内，保证泵的容积效率；偏心轴的支撑位置做了受力优化，让轴承承受的径向载荷分布更均匀，延长核心运动部件的使用寿命。内置的DMU运动仿真可完整模拟泵从启动到额定转速的全工况运动过程，能直观检查各运动部件之间是否存在运动干涉，验证活塞在上下止点位置时的配流正时是否准确，避免实际加工装配后出现吸油不足、压油脉动过大的问题。在实际应用场景中，这类径向活塞油泵可作为小型液压系统的主油泵，为单作用液压缸、液压马达等执行元件提供高压油源，

　　也可作为辅助泵用于大型液压系统的控制油路供油，相比齿轮泵、叶片泵，它的输出压力更高，对油液污染的敏感度相对更低，适合在工况相对复杂的工业现场使用。结构上没有采用复杂的变量机构，属于定量径向活塞泵，结构简单可靠，加工装配难度低，后期维护时只需更换磨损的活塞与密封件即可，维护成本较低。泵体的进出油口采用标准螺纹接口，可直接适配常规液压管路的连接尺寸，不需要额外制作过渡接头，现场安装时的管路布置更便捷。从结构受力角度分析，径向布置的活塞在压油行程产生的径向力会相互抵消一部分，泵轴承受的径向载荷更小，驱动泵运转所需的扭矩更平稳，不会出现明显的扭矩波动，能降低驱动电机的负载冲击，延长电机的使用寿命。在建模过程中，各零件的配合公差都按照液压元件的行业标准设定，活塞与缸孔的配合公差、偏心轴与轴承的配合公差、密封件的安装槽尺寸都符合相关标准要求，模型可直接作为结构设计的参考，用于同类型径向活塞泵的改型设计，也可用于液压教学过程中的结构原理演示，帮助学习者直观理解径向活塞泵的工作过程与结构组成。
