塑料材质发动机端盖防护结构设计

　　这款塑料材质的发动机端盖，主要应用在小型通用动力设备的端部防护场景，覆盖园林机械、小型发电机组、便携动力工具这类搭载小排量内燃动力的设备，核心作用是封闭发动机端部腔体，阻隔外界粉尘、水汽、飞溅杂物进入发动机内部运动机构，同时兼顾端部的气流疏导与外观规整性。从实际使用场景来看，这类端盖长期处于设备运行的振动、温度交变环境中，还要耐受户外使用时的紫外线照射、少量油污侵蚀，因此设计阶段优先选用了耐候性改性塑料作为基材，相比传统金属冲压端盖，重量降低六成以上，同时自带的绝缘特性能避免端部电气部件的意外导通风险，批量生产时的成型效率也更高，适合通用动力设备的大规模量产配套。

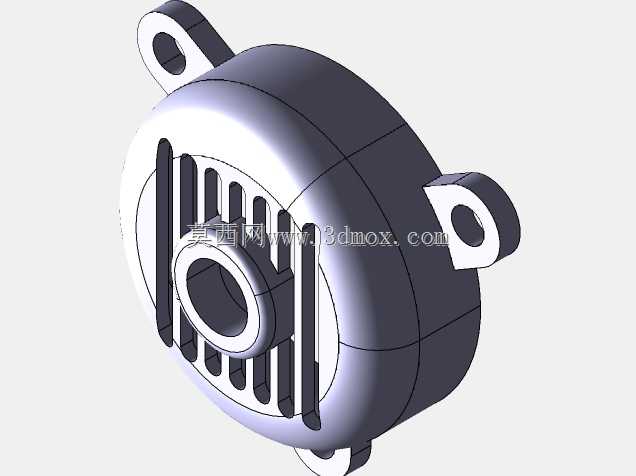

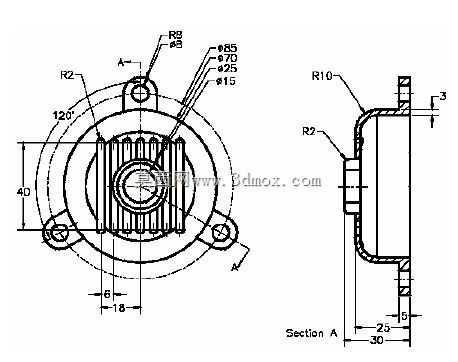

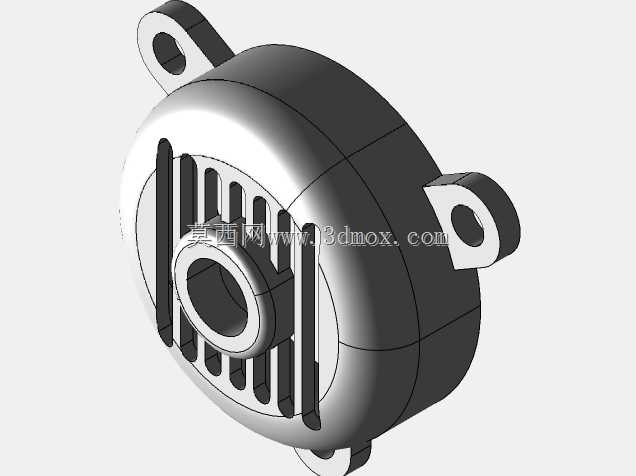

　　设计思路上，首先围绕安装边界做了定位结构的排布：端盖周向均匀分布三个带安装通孔的固定耳，每个固定耳的厚度比盖体主体厚1.2mm，孔位周边做了环形加强筋，避免螺栓锁紧时塑料件出现应力开裂，三个固定耳的中心距完全匹配对应发动机缸体端部的安装螺柱位置，安装时无需额外调整对位，直接套入螺柱锁紧即可，固定耳与盖体主体的过渡位置做了大圆角过渡，减少应力集中点，应对设备运行时的持续振动不会出现连接位置断裂的问题。盖体主体采用浅盆式结构，边缘做了一圈内嵌的密封槽，装配时可以嵌入橡胶密封垫，压紧后能实现IP54级别的防护效果，完全满足户外作业设备的防尘防溅水需求。盖体顶面设计了多道平行的通风格栅，格栅的倾斜角度经过调整，既可以让发动机内部的热量顺着格栅间隙散出，又能避免上方滴落的水珠直接进入腔体内部，格栅的筋条厚度控制在1.5mm，既保证通风面积，又不会因为筋条过薄导致成型时出现缺胶、变形的问题。

　　从功能特性来看，这款端盖除了基础的防护密封作用，顶面中心的凸起轴套结构是核心的功能定位点，这个位置对应发动机端部的输出轴或者调速机构的伸出位置，轴套的内孔尺寸与配套的密封胶圈完全适配，能保证转动位置的密封可靠性，轴套周边做了放射状的加强筋连接到盖体内壁，提升轴套位置的结构强度，避免长期振动导致轴套位置开裂。盖体的内壁做了网格状的加强筋布局，筋条高度3mm、厚度1mm，在不增加整体壁厚的前提下，把盖体的整体抗变形能力提升了40%，即使设备运行中出现意外的磕碰，也不会出现端盖凹陷变形触碰内部运动部件的问题。外形尺寸上，端盖主体的最大外径控制在120mm以内，整体高度不超过35mm，安装后突出发动机缸体表面的尺寸控制在30mm，不会额外增加动力单元的整体安装体积，适配各类紧凑布局的小型动力设备安装需求，固定耳的安装孔直径为6.5mm，适配M6规格的固定螺栓，螺栓锁紧扭矩控制在3-4N·m即可满足固定强度要求，避免扭矩过大损坏塑料件。

　　实际选型匹配时，需要注意端盖的安装孔位分布圆直径、中心轴套的内孔尺寸要与对应型号的发动机端部尺寸完全匹配，密封槽的尺寸要适配厚度2mm的橡胶密封垫，安装时需要在固定耳位置加装平垫圈，分散螺栓的压紧力，避免长期使用后塑料件出现蠕变松动。这类塑料端盖相比传统金属端盖，还有运行噪音更低的优势，塑料材质的阻尼特性可以吸收一部分发动机运行时传递到端部的振动，减少端盖位置的共振异响，提升设备运行时的NVH表现，在小型家用类动力设备上的适配性优势尤为明显。设计过程中还做了成型工艺的适配优化，所有筋条的拔模角度控制在1.5度，盖体主体的壁厚均匀控制在2mm，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲变形，保证量产时的尺寸一致性，每个批次的端盖安装孔位位置度公差控制在0.2mm以内，完全满足自动化装配线的对位精度要求，不需要人工额外修配就能直接上线装配。
