CA6140机床用简易皮带轮传动结构

　　这套带传动结构的设计初衷，是为CA6140普通车床的主轴箱辅助传动单元提供轻量化的动力传递方案，在实际车间应用场景中，这类结构常被用于车床冷却泵、润滑泵的动力取给，或是小型进给附件的动力接驳，不需要承担主轴大扭矩切削载荷，因此结构设计上优先兼顾安装便捷性与维护便利性。从实际使用场景来看，普通车床在日常加工过程中，除了主轴主传动需要传递大扭矩外，冷却系统、润滑系统的动力传递往往需要从主运动链上取力，皮带轮传动本身具备过载打滑的特性，能够在冷却泵卡滞、润滑管路堵塞时保护驱动电机不会因为堵转而烧毁，这也是带传动在这类辅助传动场景中被广泛应用的核心原因。设计过程中首先确定了大小带轮的中心距边界，参考CA6140车床主轴箱侧面的安装空间，

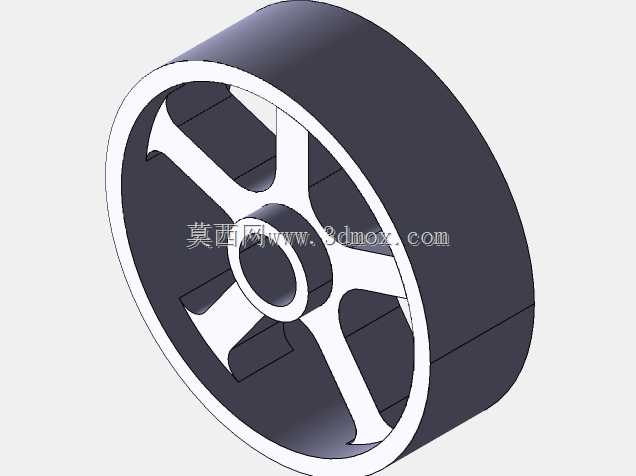

　　中心距控制在180mm到220mm之间，避免与车床原有挂轮架、进给手柄产生运动干涉，大带轮的基准直径设定为120mm，小带轮基准直径为45mm，传动比控制在2.6左右，匹配4极异步电机1450r/min的额定转速，能够让冷却泵达到550r/min左右的工作转速，完全满足车床冷却泵的流量输出要求。结构设计上，大带轮采用辐条式结构而非实心轮体，主要是为了降低轮体自身的转动惯量，在频繁启停的辅助传动场景下，能够减少启动瞬间对电机轴的冲击载荷，辐条采用等厚度矩形截面，厚度设置为8mm，既能够满足传递额定扭矩下的强度要求，也不会因为辐条过厚增加不必要的重量，轮缘位置设计了2mm深的梯形槽，匹配A型三角带的安装尺寸，槽边做了1mm的倒角，

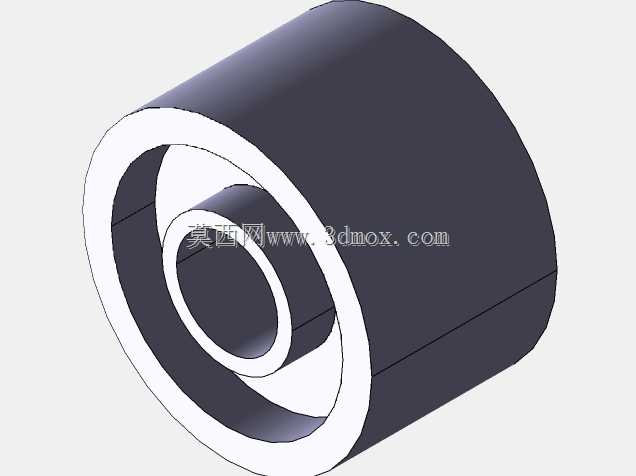

　　避免三角带在安装和运转过程中被锐边割伤，延长皮带的实际使用寿命。小带轮因为直径较小，采用整体实心结构，轮毂位置设计了14mm的标准键槽，能够直接匹配Y系列4极电机的输出轴尺寸，轮毂长度设置为30mm，保证与电机轴的配合长度足够，避免运转过程中出现轮体晃动、键槽压溃的问题。安装边界方面，大带轮的安装轴径设计为20mm，适配CA6140车床原有润滑泵的输入轴尺寸，轮体端面距离安装基准面的间隙预留了5mm，方便安装时调整皮带张紧度，整套结构不需要额外制作复杂的安装支架，能够直接利用车床主轴箱侧面已有的螺纹孔位完成固定，大幅降低现场改造的加工工作量。从功能特性来看，这套带传动结构运转过程中噪音低，不需要额外的润滑维护，三角带本身属于易损件，

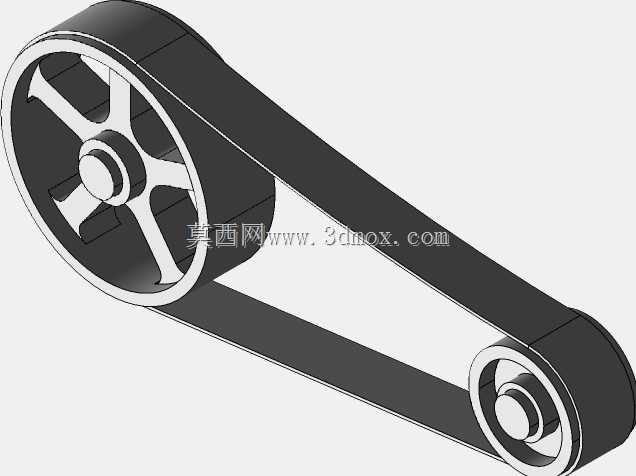

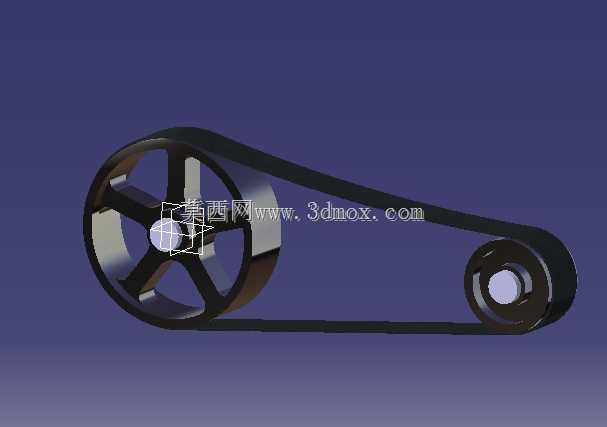

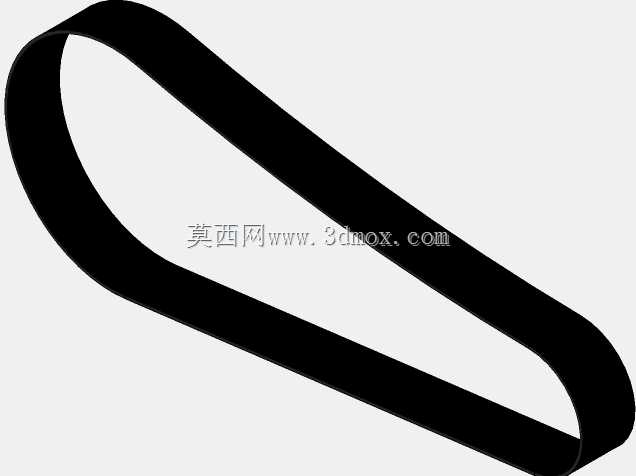

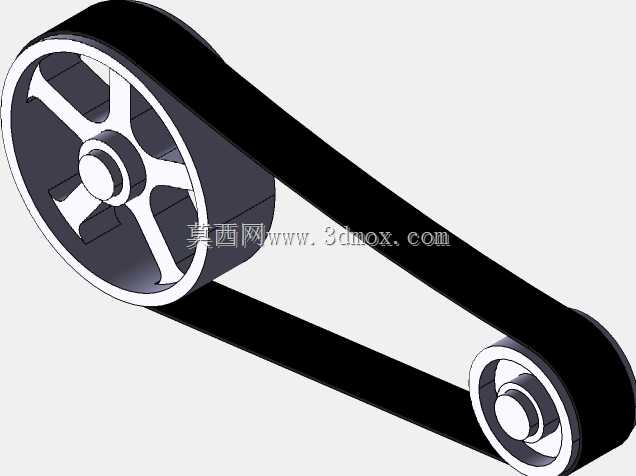

　　更换时只需要松开电机固定螺栓，调整中心距即可完成皮带更换，整个更换过程不需要拆卸其他周边部件，一线设备维护人员不需要经过复杂培训即可完成操作。设计过程中特意校核了带轮的静平衡，轮体的不平衡量控制在5g·cm以内，避免在额定转速下出现明显振动，防止振动传递到车床床身影响零件加工的表面粗糙度。另外在轮体的材质选择上，两个带轮均采用HT200灰铸铁材质，这种材质具备良好的减震性能，能够吸收带传动过程中产生的小幅振动，同时灰铸铁的耐磨性较好，轮槽在长期与三角带摩擦的工况下不会出现过快磨损，整套结构的预期使用寿命能够达到3年以上，期间只需要定期检查皮带张紧度、更换老化的三角带即可。在实际建模过程中，轮体的所有倒角、圆角都按照实际加工工艺要求设置，辐条与轮缘、轮毂的连接位置都做了R3的过渡圆角，避免应力集中导致轮体在受载时出现开裂问题，皮带的建模按照实际张紧后的状态绘制，还原了皮带包角的实际形态，能够直接用于后续的装配干涉检查、运动仿真验证，也可以作为机床改造项目的参考模型直接导出工程图用于生产加工。
