3D打印机用12V转5V继电器供电模块

　　在桌面级FDM3D打印机的改装与日常运维场景里，不少玩家都会遇到主板预留供电接口不足、外设供电电压不匹配的问题，尤其是加装8路继电器模块这类拓展执行部件时，直接从主板取5V电很容易触发主板供电过载，导致打印中断、主板烧毁这类故障，这个供电转换模块就是针对这类实际使用痛点设计的。

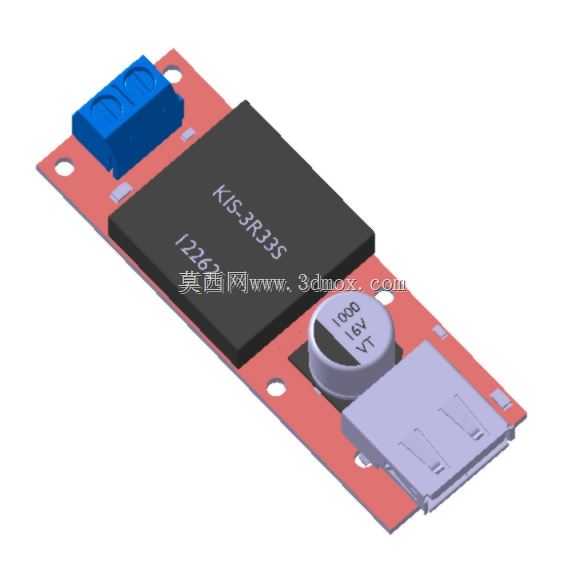

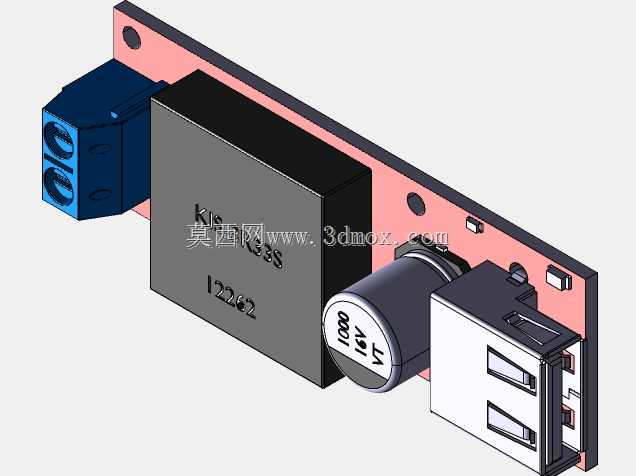

　　模块整体采用长条形PCB基板布局，基板四角预留了标准M3安装孔位，孔位间距适配多数3D打印机型材框架的安装槽位，不需要额外打孔或者制作转接支架，直接用M3T型螺母配合螺丝就能固定在2020或者2040铝型材的任意位置，安装边界非常灵活，不会和打印机的挤出机、运动导轨、散热风扇这类原有部件产生空间干涉。基板上的核心降压芯片采用贴片封装布局，芯片表面印有清晰的型号标识，外围搭配了大容量电解电容做输入输出滤波，电容耐压值留足了冗余，即使打印机供电端出现小幅电压波动，也能保证输出电压的稳定性，不会因为电压纹波过大导致继电器模块出现误触发、触点吸合不稳的问题。

　　输入端采用蓝色接线端子，支持12V直流输入，接线端子的螺丝锁紧结构可以适配18-22AWG的导线，接线时不需要额外焊接，直接剥线后拧紧螺丝就能完成接线，对于没有焊接工具的玩家来说非常友好，接线端子的引脚间距做了加宽处理，能有效避免接线后出现正负极短路的风险。输出端采用标准USB-A接口，直接输出稳定的5V直流电压，除了给8路继电器模块供电之外，也可以给打印机的辅助散热风扇、LED灯带、外置WiFi模块这类5V外设供电，拓展性很强。

　　设计过程中特意将大尺寸元件沿着基板长轴方向排布，最高的元件是输入端的接线端子和电解电容，整体元件高度控制在15mm以内，安装在打印机框架侧面时不会突出型材表面太多，避免和打印过程中运动的打印平台、挤出机组件发生碰撞。PCB基板的走线做了加宽处理，大电流路径的走线宽度满足2A持续载流要求，短时间峰值电流可以达到3A，完全能覆盖8路继电器同时吸合时的峰值电流需求，不会因为走线过窄导致基板发热严重。

　　实际使用时，模块的输入端直接接3D打印机的开关电源12V输出端，不需要占用主板上的任何供电接口，从根源上避免了主板供电过载的问题，输出端通过USB转杜邦线就能直接连接到8路继电器模块的供电引脚，接线逻辑非常简单，即使是刚接触3D打印机改装的新手也能快速完成接线。模块工作时的发热控制做了优化，降压芯片的静态电流很低，在给继电器模块持续供电的情况下，芯片表面温度不会超过45摄氏度，不需要额外加装散热片就能长时间稳定工作，适配3D打印机单次数小时甚至数十小时的连续打印工况。

　　模块的整体结构没有多余的冗余设计，所有元件都经过实际工况验证，没有选用容易虚焊的接插件，所有贴片元件的封装都选用了工业级常用规格，后期如果出现元件损坏，替换配件非常容易采购，维修成本很低。PCB基板的边缘做了圆角处理，没有尖锐的毛刺，安装时不会划伤导线或者操作人员的手部，细节处理符合电子配件的安全设计要求。
