垂直安装式ESP32-CAM摄像头3D打印固定盒

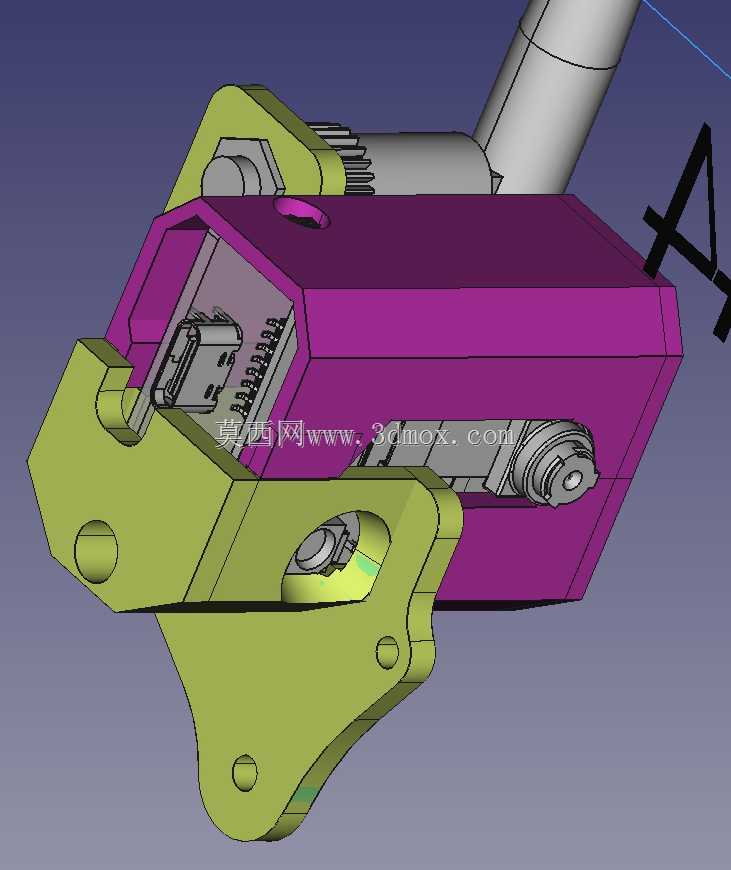

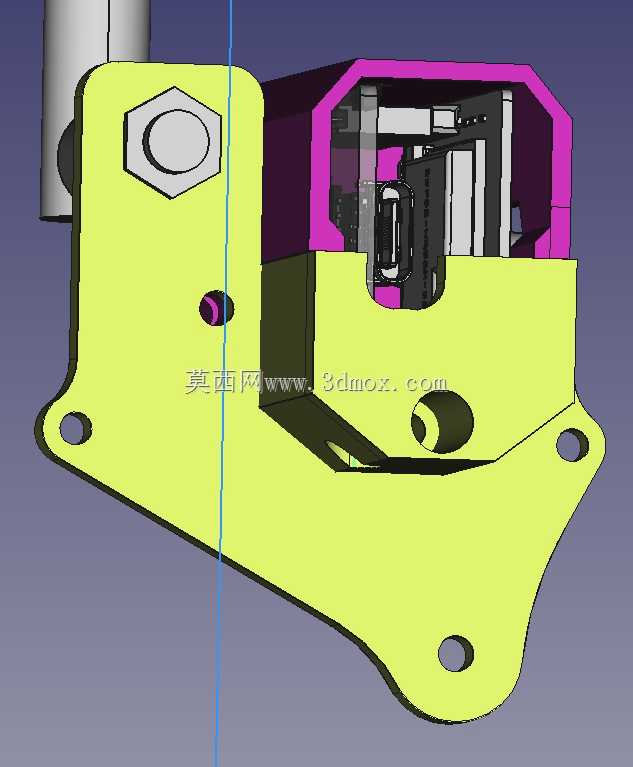

　　这款分体式固定结构专为ESP32-CAM网络摄像头的垂直面安装场景设计，可直接适配机器人手臂立面、设备垂直侧壁、墙面等非水平安装面的视觉模块搭载需求，解决常规水平安装座无法在垂直立面固定摄像头的痛点，在移动机器人视觉巡检、小型设备状态监控、室内定点图像采集等场景中均可直接使用。整套结构由两个相互嵌合的部件组成，分别承担摄像头模块承载与安装基面固定的功能，两个部件之间采用M3规格螺钉完成锁合，可根据实际安装基面的厚度选择10mm或20mm长度的螺钉，适配不同壁厚的安装场景，部件之间设置有定位嵌合结构，装配时可先通过嵌合凸台完成预定位，再拧入螺钉，避免装配过程中部件错位导致的摄像头光轴偏移。

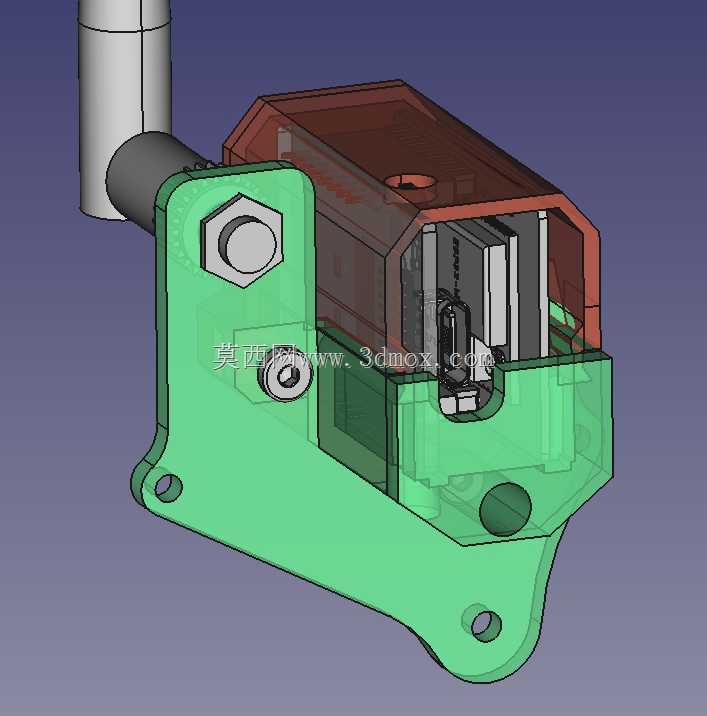

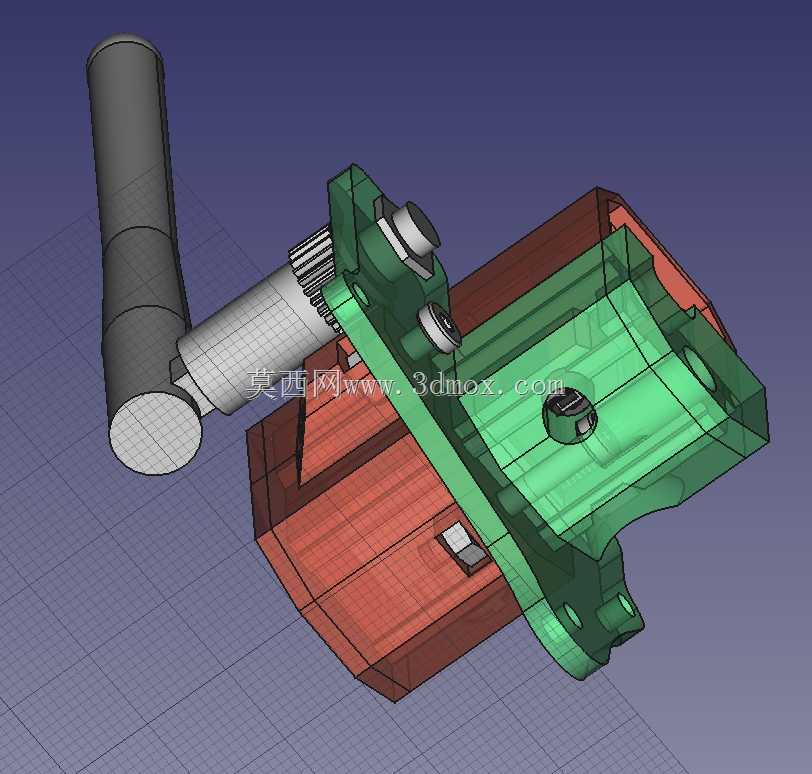

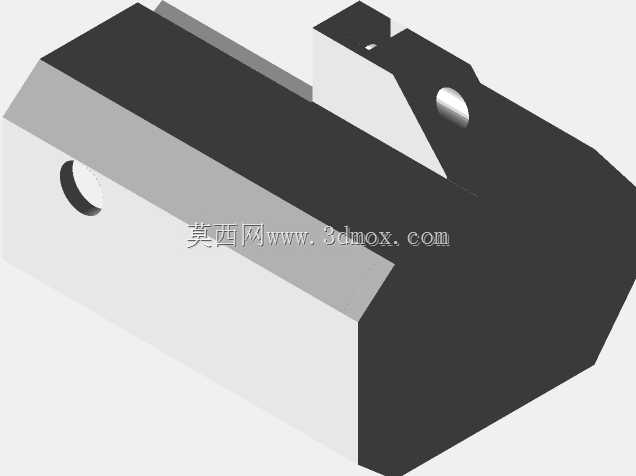

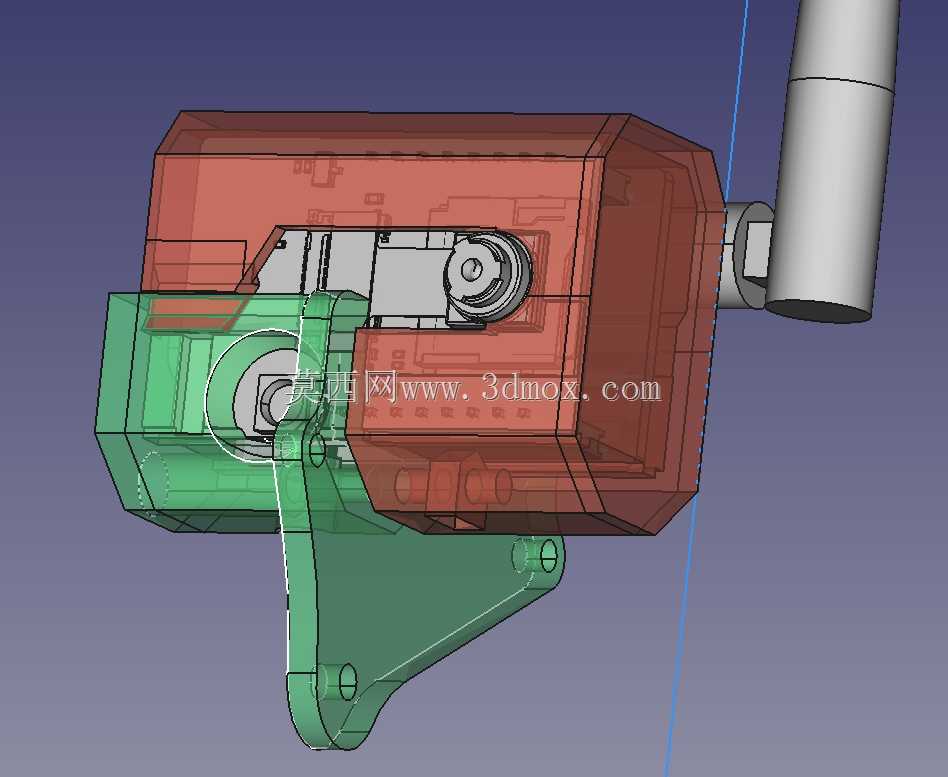

　　结构设计阶段充分考虑了ESP32-CAM模块的所有外接功能需求，预留了闪光灯的透光避让位，不会遮挡补光灯光线；内置WiFi天线的位置做了薄壁处理，避免过厚的打印材质遮挡无线信号，保障图像传输的稳定性；模块侧面的复位按键位置预留了按压操作孔，无需拆解外壳即可完成模块复位操作；同时在结构侧边开设了规整的走线槽，可容纳电源供电线、串口通信线的穿出，避免线材被壳体挤压导致的接触不良，也让整体布线更加规整。摄像头的安装采用滑入式定位结构，装配时先将ESP32-CAM模块对准红色部件的摄像头安装位，将镜头对准预留的镜头孔滑入到位，确保镜头端面与安装孔端面齐平，避免出现视场遮挡的问题，再将组装好摄像头的红色部件对准绿色安装基座的嵌合槽插入，

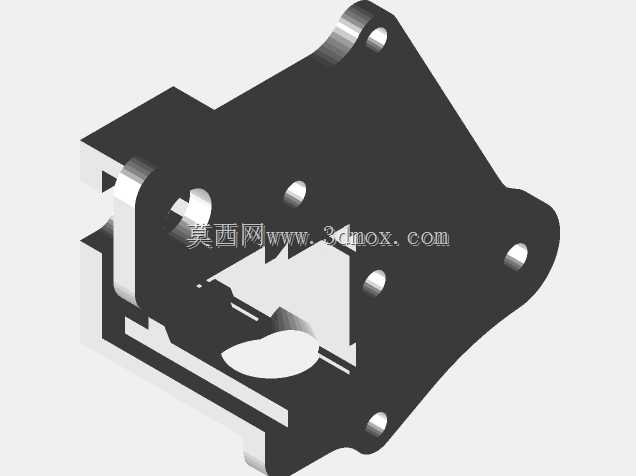

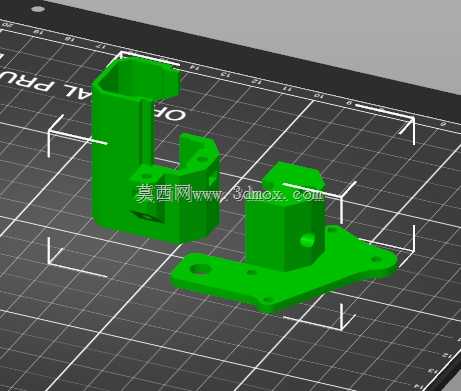

　　两个部件的嵌合面做了间隙配合设计，既可以保证装配顺畅，也能避免装配后出现松动晃量，最后拧入螺钉完成两个部件的锁合，再将外置天线安装到模块对应接口即可。安装基座上预留了两个沉头安装孔，可通过螺栓将整套结构固定在垂直安装面上，沉头孔设计可让螺栓头部完全埋入基座内部，不会出现凸起干涉摄像头模块装配的问题。镜头安装位置做了通用化的孔径设计，可兼容不同焦距、不同外径的常用ESP32-CAM替换镜头，无需修改结构即可根据实际拍摄视场需求更换镜头，适配不同距离的图像采集需求。整个结构的壁厚设置兼顾了3D打印的成型效率与结构强度，常规PLA、PETG等常用3D打印材料均可顺利打印，无需添加支撑结构，打印完成后仅需简单去除毛边即可完成装配，

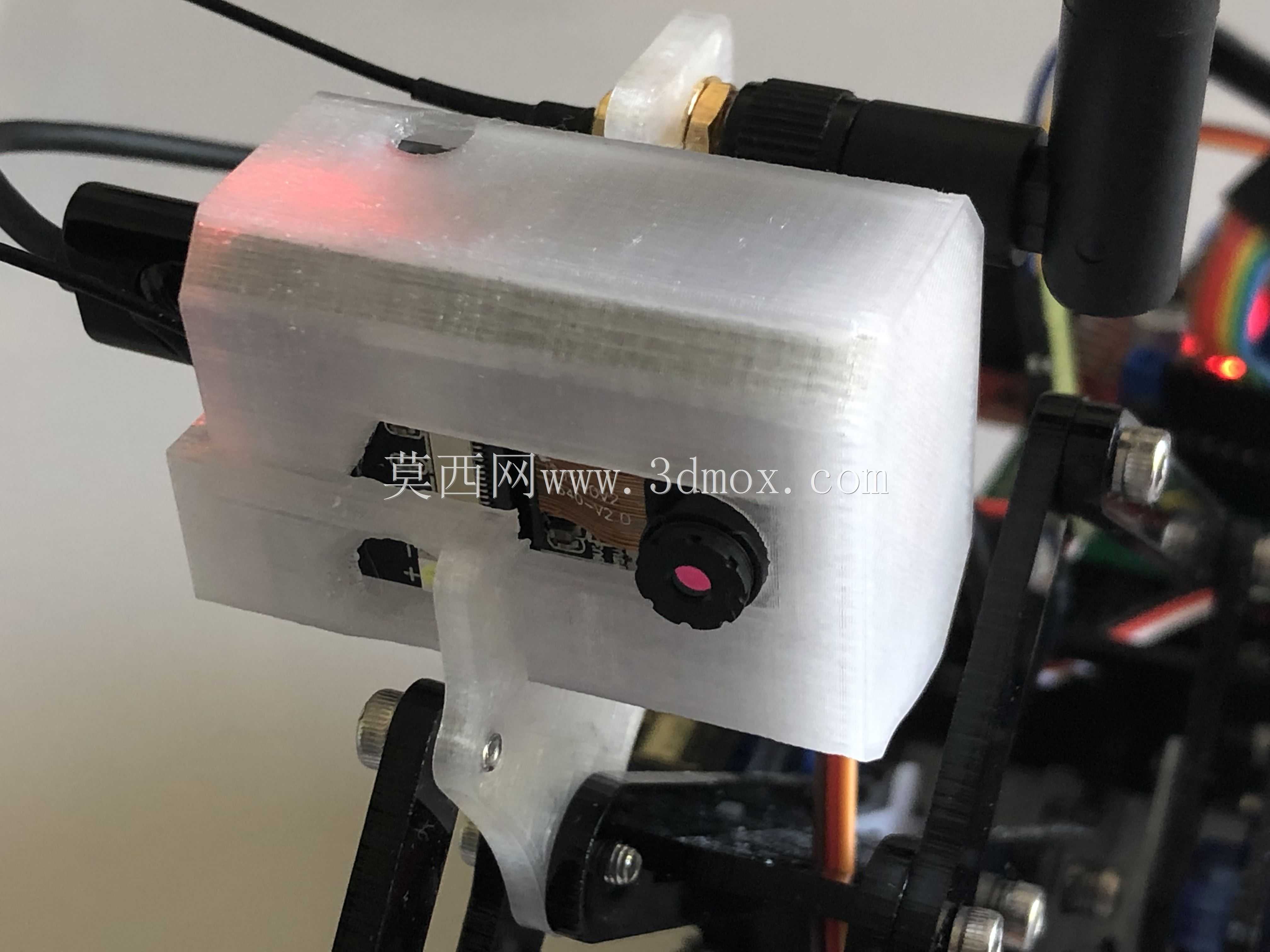

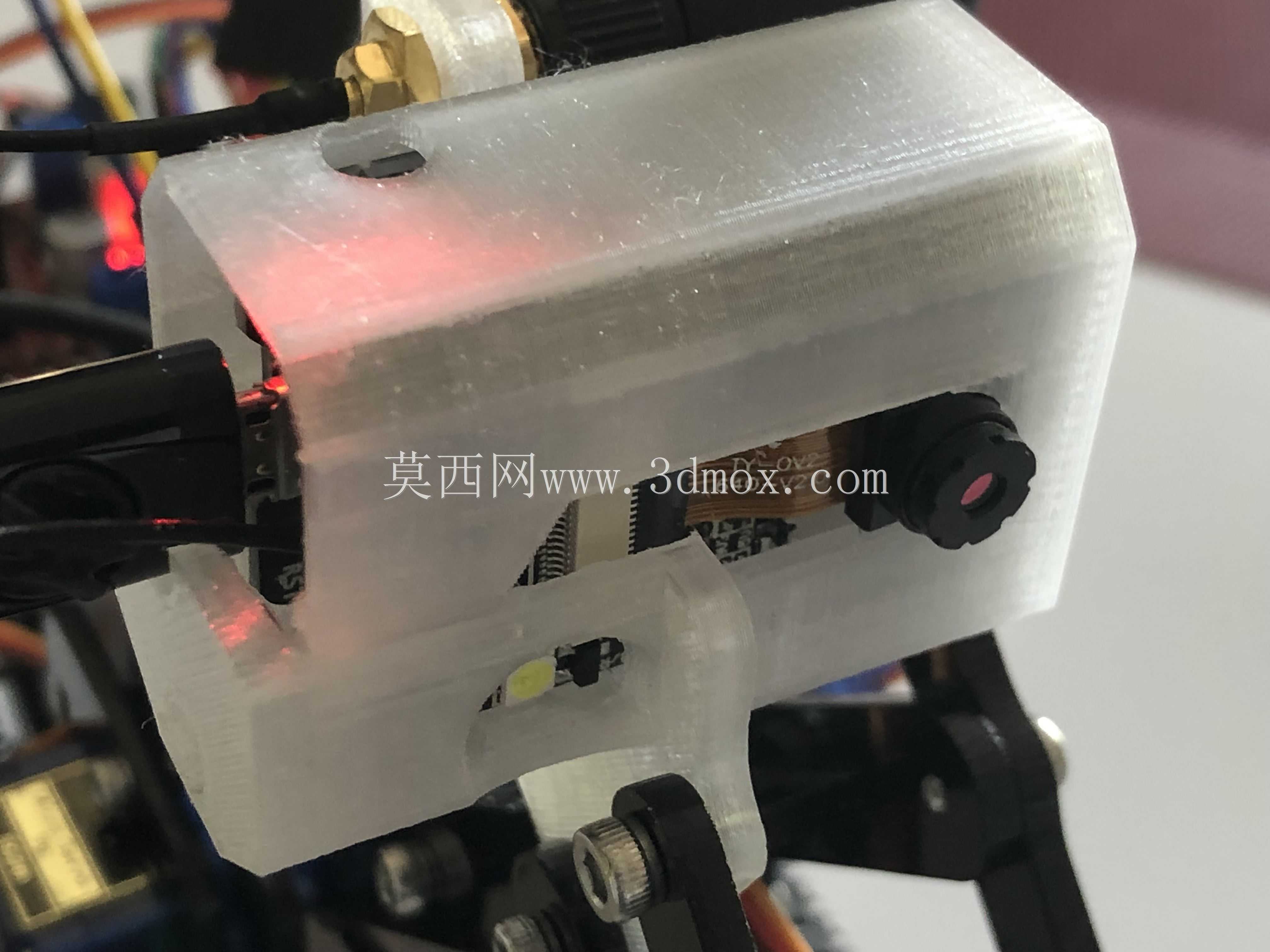

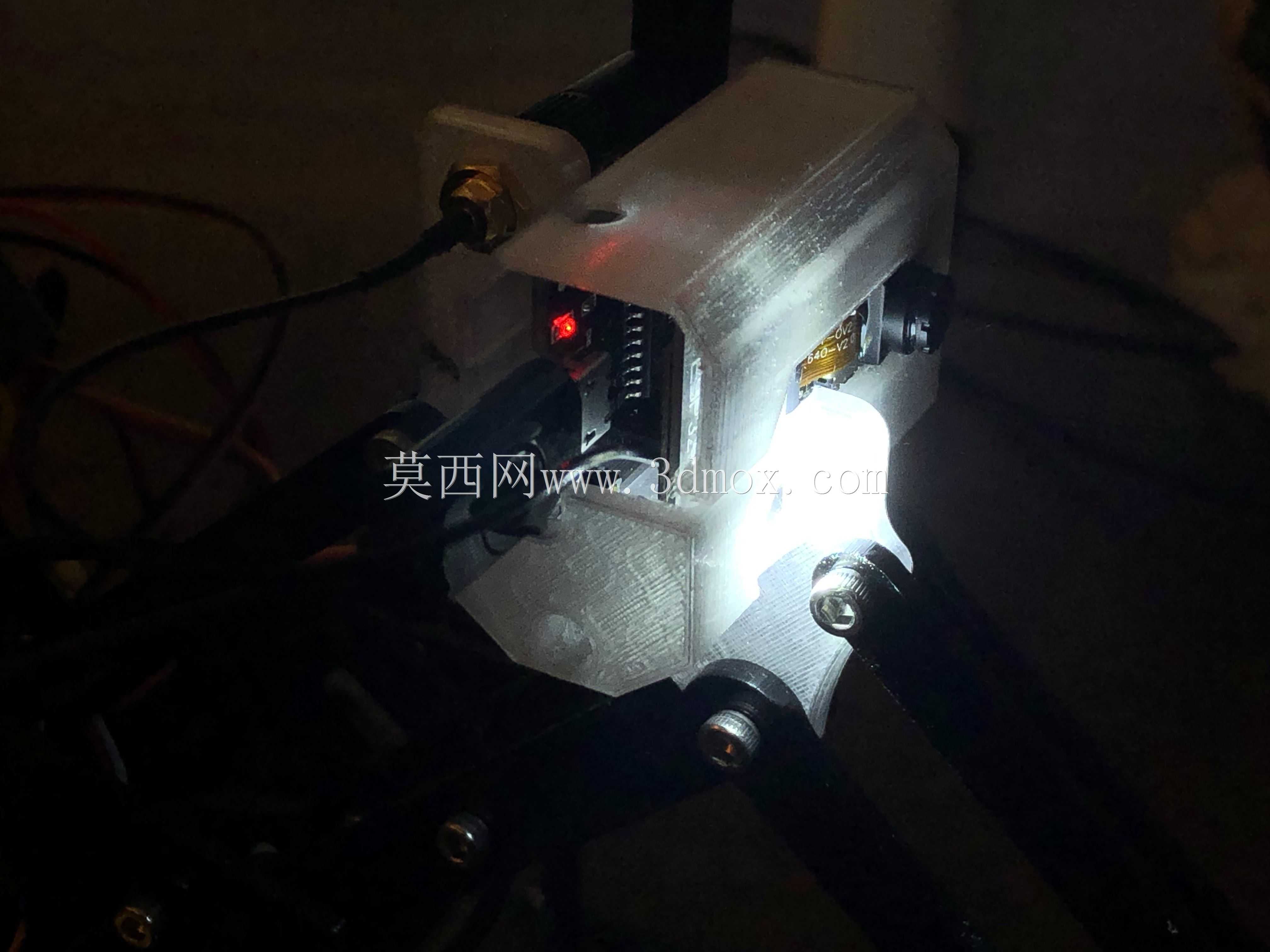

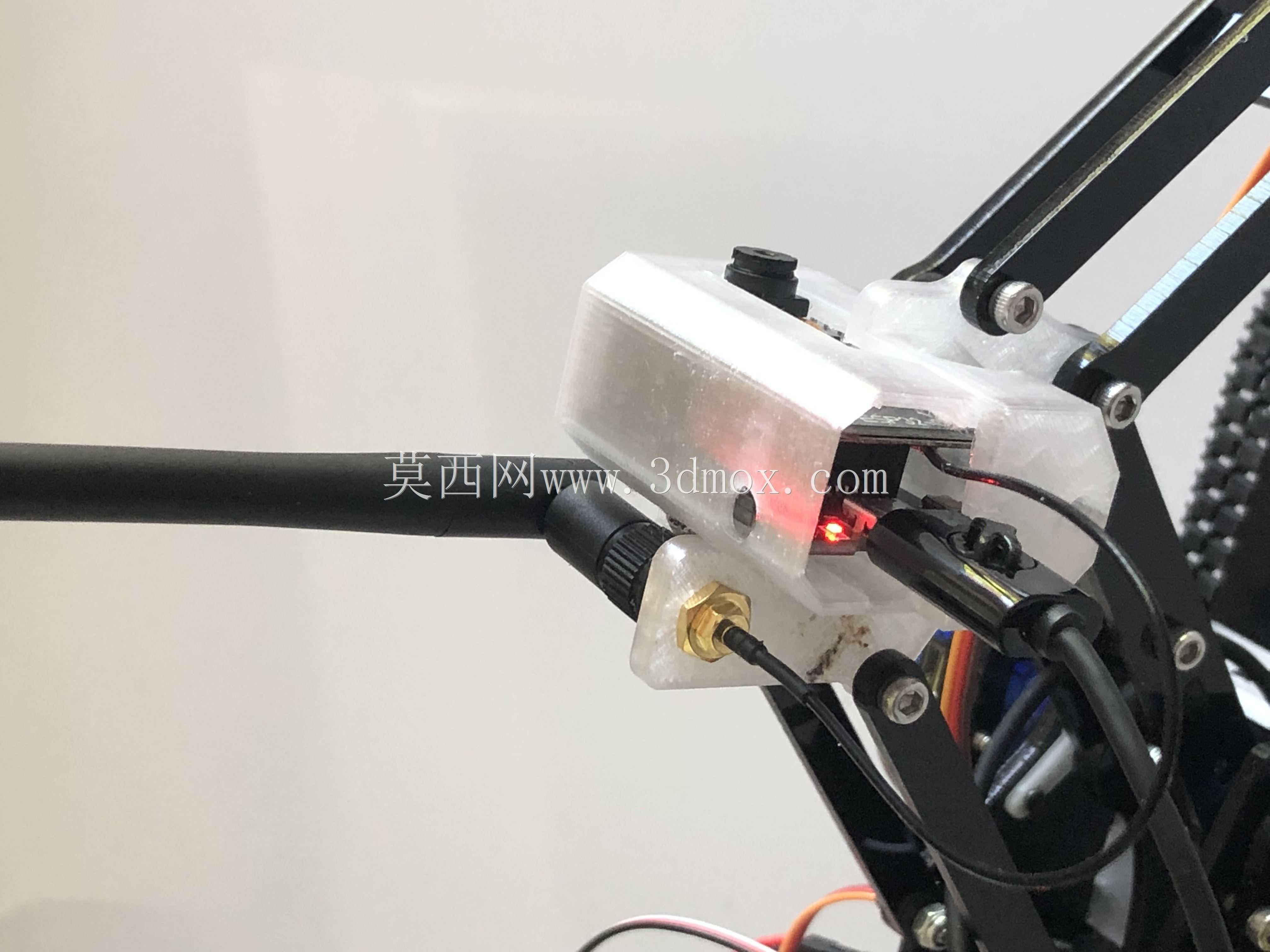

　　大幅降低了制作门槛。在机器人手臂搭载场景中，该结构可直接固定在手臂末端关节的垂直立面上，摄像头光轴可与手臂作业方向保持一致，为作业端提供实时视觉反馈；在固定点位监控场景中，可直接通过膨胀螺丝将基座固定在垂直墙面上，无需额外制作转接支架，大幅缩短视觉采集点位的搭建周期。结构的所有棱边均做了圆角过渡处理，既可以避免3D打印过程中出现应力集中导致的部件翘曲，也能避免装配和使用过程中尖锐边角划伤操作人员或线材。两个部件的分型面设置在模块接口的对应位置，不会遮挡任何外接接口，装配完成后所有功能接口均可正常使用，无需在壳体上额外开孔。
