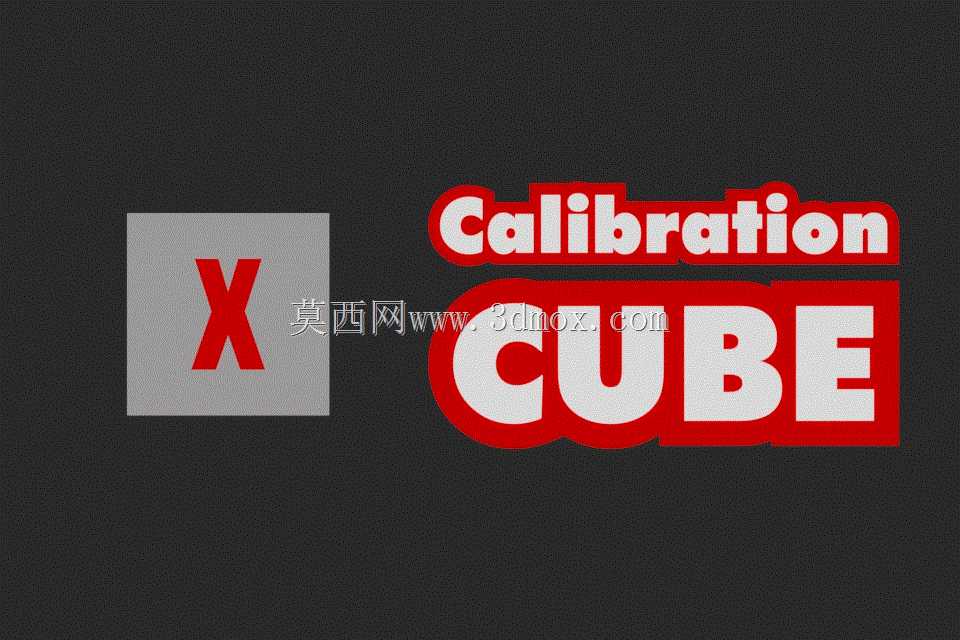

20毫米规格3D打印校准立方体结构

　　在桌面级FDM与光固化3D打印的日常作业流程里，打印精度校准是每次更换耗材、调整喷头高度、修改步进电机参数后必须完成的前置环节，这款20毫米边长的校准立方体，就是专门针对这类校准场景设计的基准测试件。不同于常规校准块在六个面分别标注X、Y、Z轴方向的设计，这款立方体将顶部的Z轴标识替换为N标识，能够在多件同批次打印的校准作业中，快速区分不同参数组的测试件，避免批量测试时出现试件混淆的问题，尤其适合同时调试多台设备、或者对比不同耗材收缩率的作业场景。从结构设计来看，这款立方体采用实心正六面体结构，所有棱边均做了0.1毫米的微小倒角处理，避免打印过程中出现边角翘曲、层间剥离的问题，同时也能减少喷头在尖锐转角处的振动残留，

　　让成型后的棱边直线度更能真实反映设备的运动精度。六个面的平面度公差设计控制在0.05毫米以内，表面没有额外的镂空、凸台或者装饰结构，能够最直接地反映设备在XYZ三个轴向的尺寸成型精度，测量时可以直接用数显游标卡尺夹持对应两个平行面，读取的数值与20毫米标称值的差值，就是对应轴向的尺寸偏差，不需要额外计算结构偏移量。在实际使用场景中，这款校准块可以覆盖绝大多数3D打印精度校验需求：调试新设备时，可以通过测量三个轴向的实际尺寸，对应调整XYZ轴的步进值参数，补偿皮带张紧度、丝杆间隙带来的尺寸误差；更换不同品牌、不同颜色的PLA、ABS、光敏树脂等耗材时，可以通过打印该试件，测量不同方向的尺寸收缩率，

　　直接在切片软件中设置对应的轴向缩放补偿值，避免后续正式打印的工件出现尺寸超差；日常设备维护后，比如更换喷头、调整同步带张力、重新调平热床之后，打印该试件可以快速验证设备状态是否恢复到正常精度区间，不需要打印复杂的大型测试件浪费耗材与时间。从安装与摆放边界来看，这款立方体在打印时不需要额外添加支撑结构，直接将任意一个面贴合热床摆放即可，摆放时需要确保试件中心与热床中心重合，避免热床边缘温度不均带来的成型误差，试件本身的投影尺寸为20毫米×20毫米，即使是最小成型尺寸的桌面级3D打印机也能轻松容纳，不会出现超出打印行程的问题。设计过程中特意取消了常规校准块上的刻度、凹槽等附加结构，就是为了排除额外结构对精度测试的干扰，

　　让整个试件的成型误差全部来自设备本身的运动精度与耗材成型特性，测试结果更具参考价值。在进行尺寸校验之外，还可以通过观察立方体表面的层纹均匀度、边角成型质量、表面是否存在拉丝或层间错位问题，判断设备的挤出量、回抽参数、打印速度设置是否合理：如果某一个轴向的尺寸偏差明显大于另外两个方向，就需要对应检查该轴向的皮带张紧度、丝杆润滑情况、步进电机电流设置；如果表面出现周期性的横纹，就需要检查Z轴丝杆是否存在窜动、热床是否调平到位；如果边角出现圆角或者翘边，就需要对应调整热床温度、喷头温度或者首层打印高度。不同于多维度综合测试件需要同时观察十余个测试项，这款立方体的测试逻辑非常直接，所有观测项都围绕最基础的尺寸精度与表面成型质量展开，非常适合快速校验设备基础状态，不需要花费大量时间去分析复杂的测试结果，哪怕是刚接触3D打印的操作人员，也能通过简单的测量快速判断设备是否存在问题。在批量生产场景中，每次开机后先打印一个该尺寸的校准立方体，确认三个轴向尺寸偏差在允许范围内之后再开始正式生产，能够有效避免整批工件因为设备参数偏移出现尺寸报废，大幅降低耗材与时间的浪费。
