起重机吊钩三维结构设计模型

　　在起重作业场景里，吊钩是直接承载被吊重物载荷的核心受力部件，从车间内的工件转运、货场的散货装卸，到基建现场的建材吊装、港口的集装箱辅助吊运，几乎所有需要垂直起吊作业的工况，都离不开这类吊钩部件的支撑。不同于普通承重挂钩，起重机吊钩需要在反复交变载荷、突发冲击载荷的长期作用下保持结构可靠性，一旦出现结构失效，极有可能引发重物坠落的安全事故，因此其结构设计的合理性直接关系到整套起重设备的作业安全。

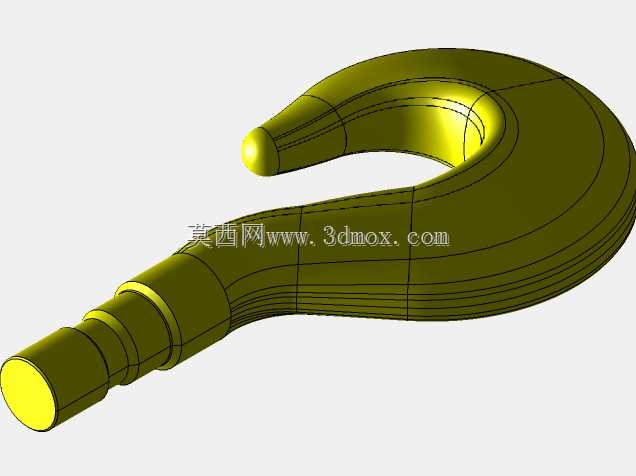

　　从结构功能来看，这个吊钩采用了单钩式的经典钩体结构，钩身的弯曲段做了平滑的大圆弧过渡，没有出现应力集中的锐角棱边，这一设计是为了让吊索、吊环在挂入钩腔后，载荷能顺着钩身曲面均匀传递，避免局部应力过高导致的结构开裂。钩头端部做了加粗的圆头收边，既可以避免挂入的吊索从钩口意外滑脱，也能减少钩头边缘对吊索的切割磨损，延长配套吊具的使用寿命。钩身尾部采用了阶梯轴式的连接结构，不同直径的轴段分别对应推力轴承安装位、锁紧螺母定位位、横梁连接位，安装时可以直接将钩尾穿入起重机吊钩组的横梁孔内，通过推力轴承实现吊钩的水平回转，方便作业人员调整被吊重物的朝向，阶梯轴的轴肩可以直接承担轴向载荷，不需要额外加装定位套就能完成轴向限位，减少了装配环节的零件数量。

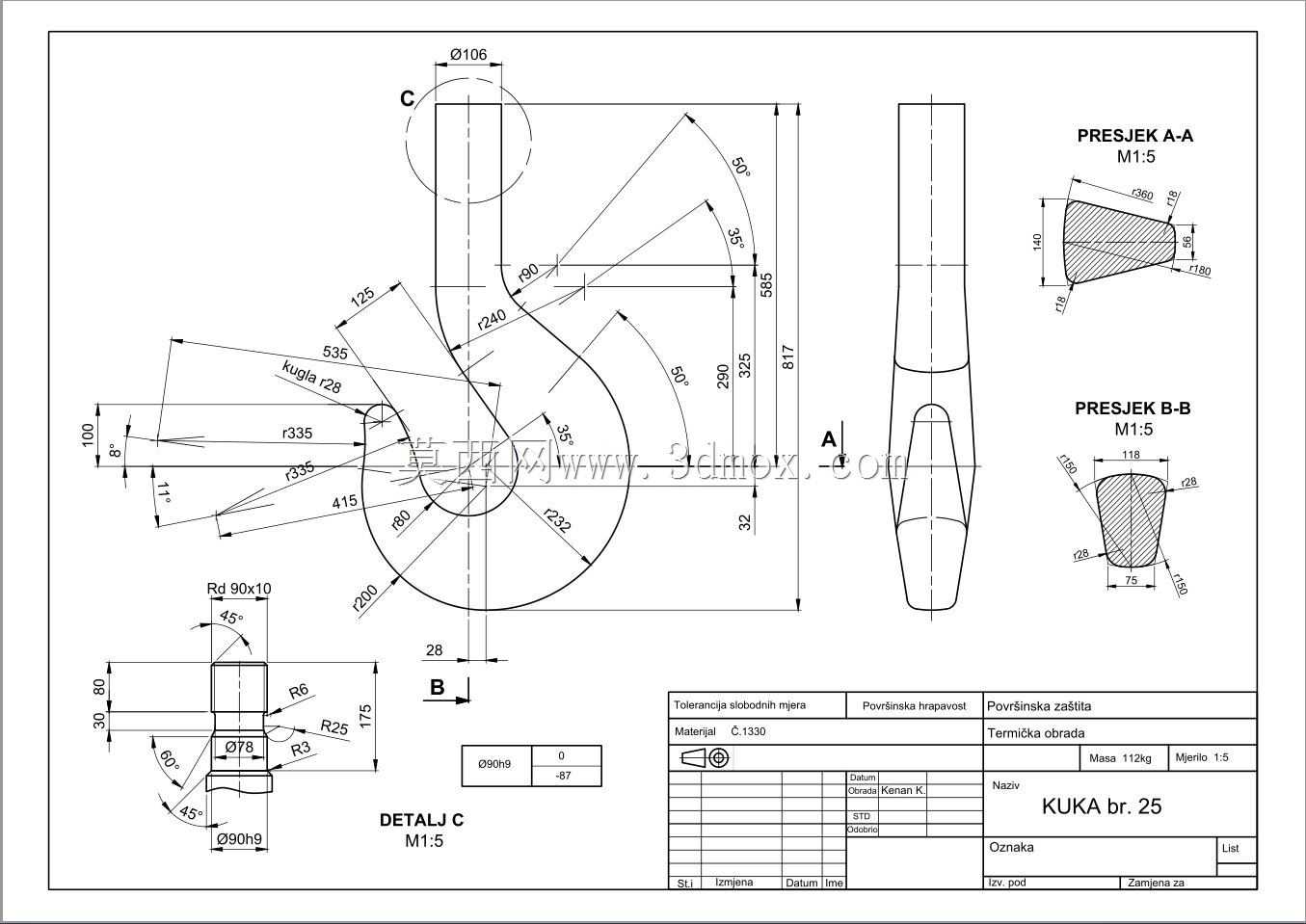

　　设计这类吊钩结构时，首先要核算钩身危险截面的弯曲应力，也就是钩身弯曲段最内侧的截面位置，这个位置在起吊时承受的拉应力是整个钩体最高的，建模时需要保证这个截面的有效承载面积满足额定起重量的载荷要求，同时曲面过渡的曲率半径要匹配常用吊索的直径范围，避免吊索在钩腔内出现弯折角度过大的情况，降低吊索的折损风险。钩尾的阶梯轴段需要和吊钩组内的推力轴承、锁紧螺母的尺寸形成公差配合，轴段的长度要匹配吊钩横梁的厚度，保证安装后吊钩的回转间隙处于合理范围，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致作业时吊钩出现大幅晃动。

　　从安装边界来看，这个吊钩的钩尾轴径、各阶梯段的长度尺寸，都是按照中小吨位起重机的吊钩组安装尺寸设计的，适配常规的吊钩横梁安装孔距，安装时不需要对现有吊钩组的横梁结构做额外改造，直接替换原有同规格吊钩即可投入使用。钩腔的开口尺寸可以适配常见的钢丝绳吊索、合成纤维吊带、卸扣等吊具的挂入需求，钩身的整体轮廓不会和吊钩组的滑轮罩壳发生运动干涉，在吊钩做360度水平回转时，钩身的所有外轮廓都处于滑轮罩的安全间隙范围内，不会出现卡碰。

　　在实际作业过程中，这类吊钩的钩身曲面光滑度也会影响使用体验，建模时所有的过渡曲面都做了连续曲率处理，没有出现曲面拼接的棱边，吊索在钩身表面滑动时不会出现卡滞，载荷传递过程更加平顺。钩尾的轴段表面预留了足够的加工余量，实际生产时可以根据配合要求加工对应的表面粗糙度，保证和轴承内圈的配合精度，避免长期回转过程中出现轴段磨损。不同于双钩结构的大吨位吊钩，这种单钩结构的自重更轻，挂取吊具的操作更加便捷，更适合10吨以下额定起重量的轻小型起重设备使用，在车间行车、电动葫芦、随车吊这类设备上的应用十分广泛。

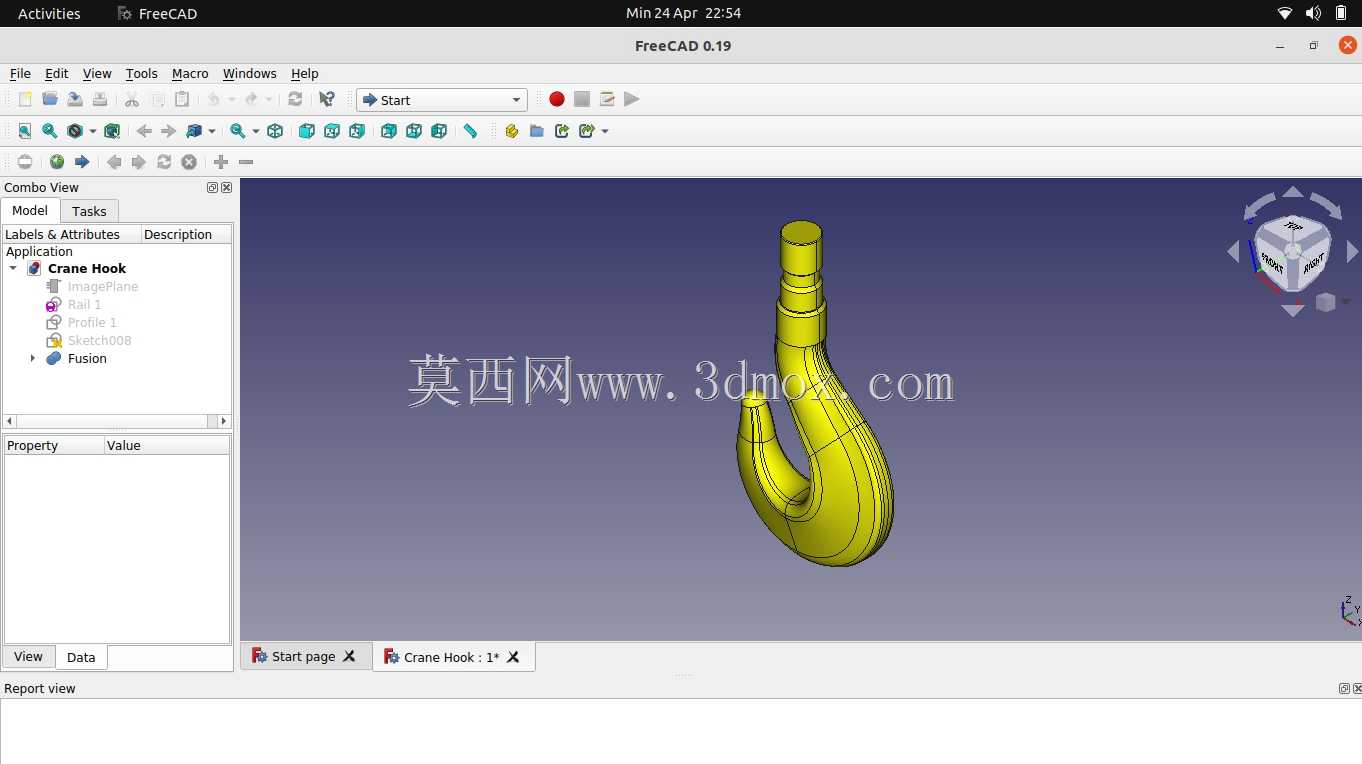

　　建模过程中，钩身的弯曲段采用变截面设计，从钩头位置到钩尾连接位置，截面直径随着载荷传递路径逐步变化，在保证结构强度的前提下尽可能降低钩体自重，减少起重设备的无效载荷消耗。钩口位置的开合角度经过反复校核，既保证吊具可以顺畅挂入，也能在挂入吊具后，配合吊钩的防脱卡舌（安装位已在钩头对应位置预留）形成封闭的吊点空间，避免作业过程中吊索从钩口脱出。整个结构没有多余的冗余设计，所有的结构特征都服务于承载、安装、回转这三个核心功能，没有为了外观增加不必要的装饰结构，完全符合起重部件的实用化设计要求。
