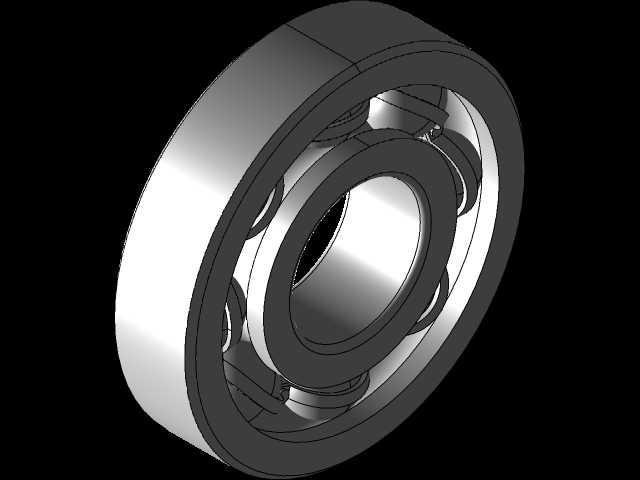

深沟球滚动轴承装配结构三维数模

　　滚动轴承作为旋转机械中应用最广泛的支撑部件，核心作用是承接轴系运转过程中的径向与轴向载荷，同时将轴与轴承座之间的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗与温升，保障设备长期稳定运行。这类深沟球结构的轴承组件，在通用机电设备、小型传动机构、家电动力单元、输送线辊筒、中小型电机输出端等场景中都有极高的应用覆盖率，是传动系统中不可或缺的基础零部件。

　　从结构设计逻辑来看，这套轴承组件由内圈、外圈、滚动体、保持架四个核心部分组成，建模过程中严格遵循滚动轴承的装配约束关系：内圈与轴采用过盈配合的设计基准，内圈内径面为安装基准面，加工精度直接影响轴系的同轴度；外圈与轴承座孔采用过渡配合基准，外圈外径面为座孔安装定位面，配合公差的选取直接决定轴承运转时的游隙大小。滚动体选用标准直径的钢球，均匀排布在内外圈的滚道之间，滚道的圆弧曲率半径略大于钢球半径，既保证钢球与滚道有足够的接触面积承载载荷，又预留合理的接触角空间，允许轴系在运转过程中承受少量的轴向窜动与不对中量。保持架的结构采用浪形冲压式设计，建模时预留了钢球的转动间隙，避免钢球在运转过程中发生相互碰撞与摩擦，同时将所有钢球均匀分隔在滚道圆周上，保证每个滚动体受力均匀，避免局部载荷集中导致的早期点蚀失效。

　　从安装边界与尺寸约束来看，建模时严格对齐通用深沟球轴承的安装尺寸规范：内圈的倒角尺寸、外圈的安装止口尺寸都符合机械设计手册的标准要求，方便设计人员在做整机结构设计时直接调用，无需反复核对安装避让空间。轴承的轴向定位尺寸预留了轴用挡圈与孔用挡圈的安装槽位，可根据实际使用场景选择不同的轴向固定方式：当承受较大轴向载荷时，可采用轴肩与孔台肩的定位方式；当载荷较小时，可直接采用弹性挡圈完成轴向固定，降低整机的加工与装配成本。

　　在实际工程应用中，这类轴承的选型与装配直接影响整套设备的使用寿命：如果装配时内圈与轴的配合过松，会导致运转过程中内圈与轴发生相对滑动，也就是俗称的“跑内圈”故障，会快速磨损轴颈表面，导致轴系精度丧失；如果配合过紧，则会导致轴承内部游隙过小，运转时温升过高，润滑脂快速失效，最终出现轴承抱死的问题。建模过程中特意还原了轴承的径向游隙结构，方便设计人员在做虚拟装配与运动仿真时，准确模拟轴承在不同配合公差下的运转状态，提前预判装配干涉、游隙不合理等潜在问题。

　　不同于滑动轴承需要持续的油膜润滑支撑，这类滚动轴承在出厂时可预填润滑脂，配合两侧的密封结构即可实现长期免维护运行，非常适合在不便频繁加注润滑剂的小型设备、封闭式传动机构中使用。模型中还原的开放式结构，也方便设计人员根据使用场景添加防尘盖、密封圈等附属结构，适配粉尘、潮湿、腐蚀性等不同的复杂工况环境。在做整机的运动仿真时，这套模型可直接设置转动副约束，准确模拟轴系的旋转运动，避免简化模型导致的仿真结果偏差，帮助结构工程师在设计阶段就完成轴系刚度、轴承载荷分布的校核计算，减少后期物理样机的试错成本。
