可定制双出线孔分体式塑料接线盒

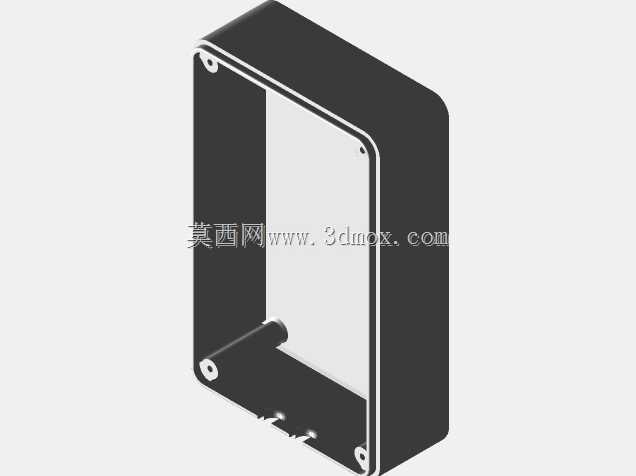

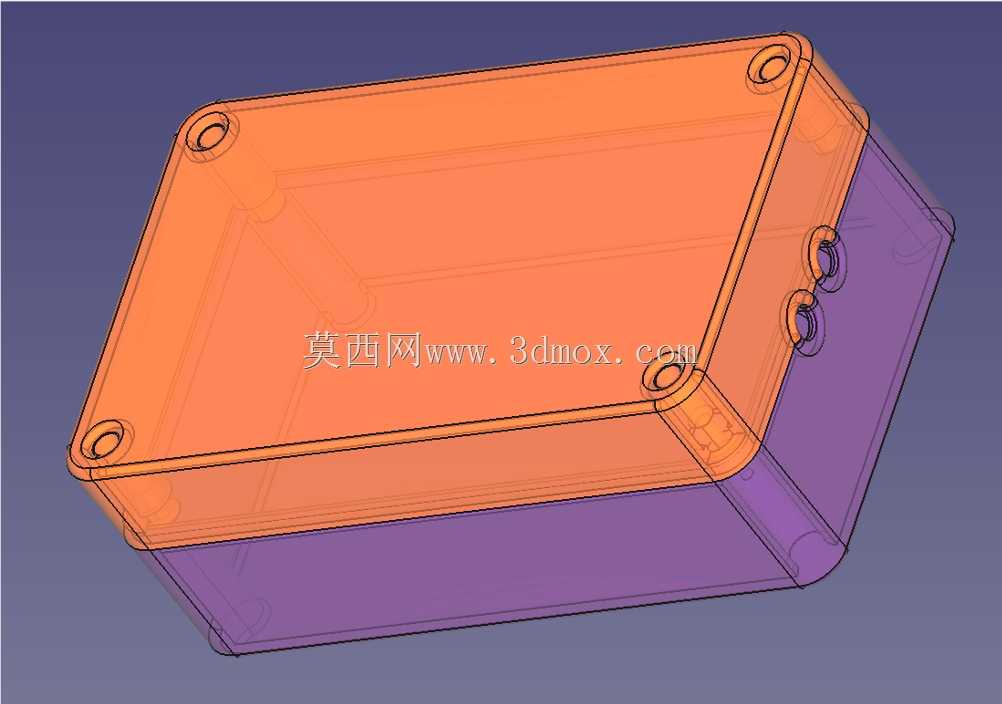

　　在低压电气布线、小型电子设备集成、户外临时线路改造以及DIY创客项目的落地过程中，接线环节的防护与规整一直是容易被忽略却直接影响系统可靠性的细节。常规市售的标准接线盒往往存在出线孔位置固定、内部空间无法适配定制化接线端子排布、边角余量不足无法容纳带热缩管防护的接头等问题，尤其是在小批量试制、非标设备改装场景下，开模定制壳体的成本与周期完全无法匹配项目节奏，这也是这类可直接通过熔融沉积成型工艺制作的分体式接线盒存在的实际工程价值。这款接线盒采用上下扣合的分体结构，上盖与下壳的配合面做了贴合止口设计，能够在不额外增加密封胶条的前提下减少日常使用中灰尘、溅水侵入内部接线区域的概率，四个角位预留的沉头安装孔位，适配直径2.5mm、

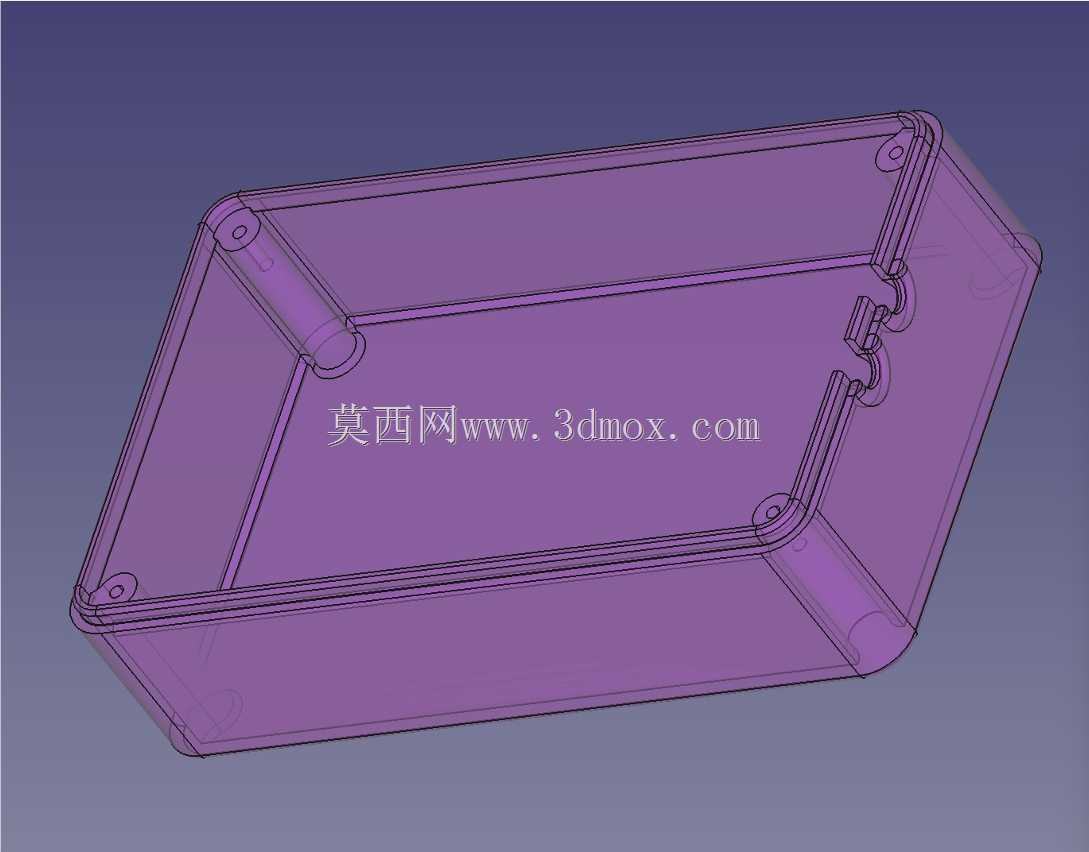

　　长度15mm的自攻螺钉，拧紧后螺钉头部完全沉入沉孔内，不会在盒体表面形成凸起，既避免了尖锐凸起剐蹭周边线缆，也能让盒体可以平稳贴装在墙面、设备机架内壁等安装基面上。盒体侧面预留的两个圆形出线孔，位置选在壳体侧壁的居中区域，孔位边缘做了圆角过渡处理，穿线时不会划伤线缆外绝缘层，两个孔位的间距经过测算，能够同时容纳两根外径6-10mm的线缆穿入，满足单路进线、单路出线的分线或者双路设备并联接线的走线需求，若实际项目中需要调整出线位置、增加出线孔数量，也可以在原始模型基础上快速修改孔位参数，不需要重新搭建整体壳体结构。从安装边界来看，这款接线盒的外形尺寸为80mm×150mm×50mm，整体外轮廓没有外凸的卡扣或者安装耳，

　　安装时只需要在基面预留比长宽尺寸各大2mm的平整区域即可完成固定，50mm的内部净高可以容纳厚度20mm以内的接线端子排、小型PCB接线板或者带绝缘护套的线鼻子接头，不会出现盒盖扣合时压到内部接线的问题。壳体的边角全部做了R3的圆角处理，一方面是减少3D打印过程中边角翘曲的概率，提升打印成型的成功率，另一方面也能避免尖锐直角在安装、维护过程中划伤操作人员。在实际选型使用时，这类打印制作的接线盒适合应用在室内干燥环境下的线路转接、小型传感器的接线防护、桌面级电子装置的外壳封装场景，不建议直接应用在长期户外暴晒、有强腐蚀介质或者长期浸水的工况中；如果需要提升防护等级，也可以在上下壳的止口位置涂覆薄层密封硅橡胶，

　　出线孔位置搭配对应规格的电缆防水接头，就能满足一般户外临时设备的接线防护需求。从结构设计的逻辑来看，这款壳体没有采用复杂的倒扣卡扣结构，全部采用直面配合加螺钉紧固的方式，一方面是降低3D打印的支撑需求，打印时不需要为内部卡扣添加额外支撑，减少后期支撑去除的工作量，也避免支撑残留影响配合面的贴合精度；另一方面螺钉紧固的方式相比塑料卡扣，反复拆装维护时的耐用性更好，不会因为多次开合出现卡扣断裂的问题，对于需要频繁调整内部接线的试制项目来说，这种结构的维护成本更低。盒体内部的四个角位在螺钉柱周边预留了少量的余量空间，不会因为打印过程中螺钉柱的轻微膨胀导致上下盖无法完全扣合，对于使用不同耗材打印的适配性更好，不管是采用常规PLA耗材做原型验证，还是采用PETG耗材做长期使用的成品件，都能保证配合面的贴合度。
