电吉他音量音色控制滚花旋钮结构

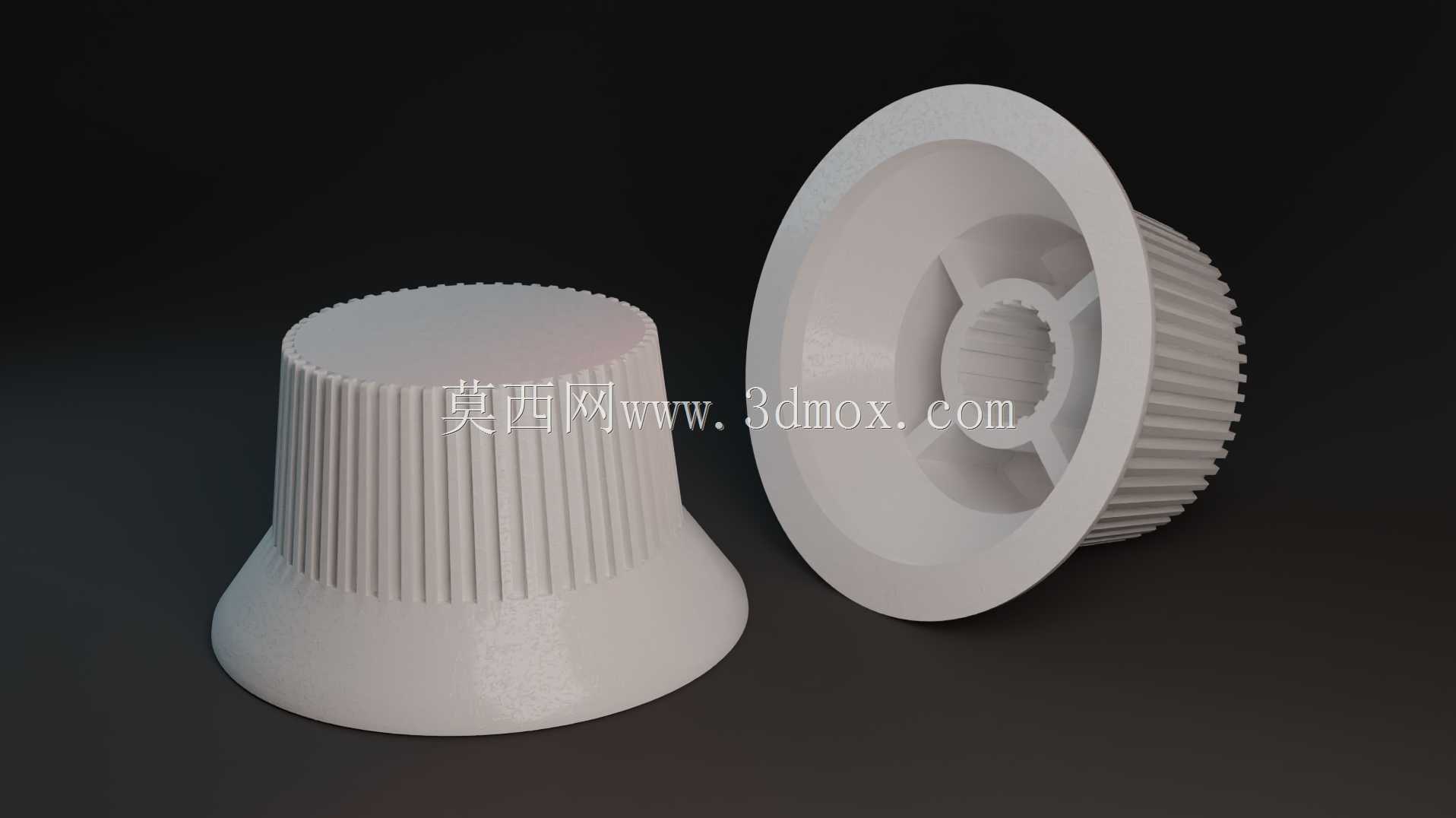

　　这类带竖纹滚花的旋钮，最常见的应用场景就是电吉他、电贝斯这类电声乐器的控制面板上，用来控制音量输出大小、音色频段衰减，部分带提拉功能的同结构旋钮还能实现线圈切换的功能，日常使用中需要频繁用指尖拧动调节，所以外表面的防滑结构设计直接影响操作手感。从结构上看，旋钮整体呈上窄下宽的锥台造型，底部带一圈向外延伸的法兰边，这个法兰边的作用是限制旋钮安装后的下压行程，避免旋钮过度按压蹭到乐器的控制面板漆面，同时也能在拧动到极限位置时给指尖一个明确的触感反馈，不会因为用力过猛导致旋钮内部的花键结构开裂。外圆周面的竖条滚花没有做尖锐的棱角，所有凸起的筋条边缘都做了微小的圆角处理，指尖快速拧动的时候不会刮手，滚花的凸起高度控制在0.8mm左右，

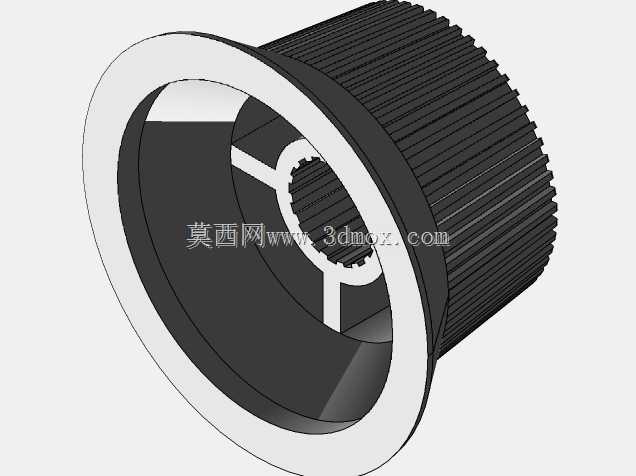

　　既保证了干燥手指拧动时足够的摩擦力，哪怕手上有少量汗渍也不会打滑，又不会因为凸起过高积灰，日常擦拭维护的时候很容易清理干净。内部的安装孔采用内花键结构，和电位器的D型或者齿型输出轴直接配合，不需要额外的紧定螺丝固定，靠花键之间的过盈配合就能传递扭矩，安装的时候只需要对准轴的齿位垂直按压到位即可，拆卸的时候用平口撬棍从底部法兰边均匀发力就能撬下来，不会损伤电位器的安装基板。设计这类旋钮的时候，首先要匹配常用电位器的轴径尺寸，内部花键的齿形要和市面主流的16型、12型电位器轴齿完全契合，不能出现齿位错位导致安装后旋钮歪斜的问题，内部的空腔深度要比电位器轴的伸出长度多1mm左右的余量，避免安装后旋钮底部顶住面板，导致旋钮转动卡涩。

　　外部的锥度设计也有讲究，上窄下宽的造型让手指捏持的时候，指腹能自然贴合锥面，比直筒型旋钮的捏持接触面积大30%左右，快速调节的时候发力更顺畅，底部法兰边的直径比锥台最大直径大4mm，刚好能盖住面板上的电位器安装孔，不需要额外加装装饰垫圈，减少装配的零件数量。壁厚设计上，滚花位置的壁厚保持在2mm均匀厚度，内部的加强筋从花键孔外壁一直延伸到旋钮内壁和法兰边的交接位置，一共6条均匀分布的加强筋，既保证了拧动的时候整体结构不会因为扭矩过大发生变形，又不会因为壁厚不均导致注塑成型的时候出现缩痕，外表面的外观质量能满足乐器配件的外观要求。安装边界上，这类旋钮的总高度一般在18mm左右，安装后突出面板的高度就是18mm，

　　相邻两个旋钮的中心距需要保持在25mm以上，避免拧动一个旋钮的时候手指碰到旁边的旋钮造成误操作，法兰边和面板之间预留0.2mm的间隙，转动的时候不会和面板产生摩擦，长时间使用也不会磨花面板的漆面。实际使用中，这类旋钮除了电声乐器领域，也可以用在小型桌面功放、效果器、小型测试仪器的面板调节位置，只要是匹配对应规格的电位器轴，都能通用，滚花的防滑设计比光滑面的旋钮更适合需要频繁微调的操作场景，不需要太大的捏合力就能精准控制转动角度，调节精度更容易把控。内部的花键设计做了一定的容错空间，哪怕电位器轴的齿形有微小的尺寸公差，也能顺利按压安装，不会出现装不上或者装上后松动旷量过大的问题，花键的接触长度有6mm，足够传递日常拧动的扭矩，正常使用情况下不会出现花键滑牙的问题。材质一般选用ABS或者POM塑料，ABS的表面质感更好，可以做不同的表面处理效果，POM的耐磨性更好，频繁拧动的使用寿命更长，设计的时候可以根据使用场景的需求选择对应的材质，壁厚均匀性的控制不管是哪种材质都要保证，避免成型缺陷影响装配和外观。
