Zyklon旋风分离过滤装置结构设计

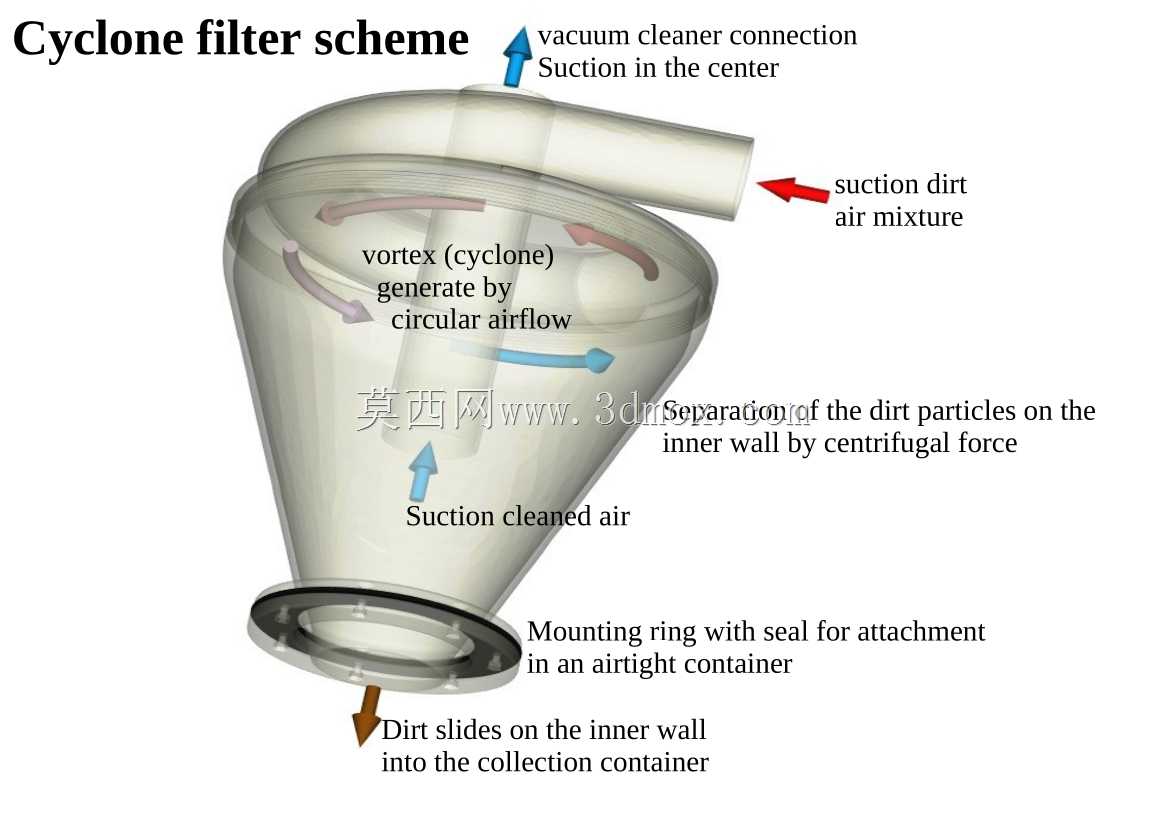

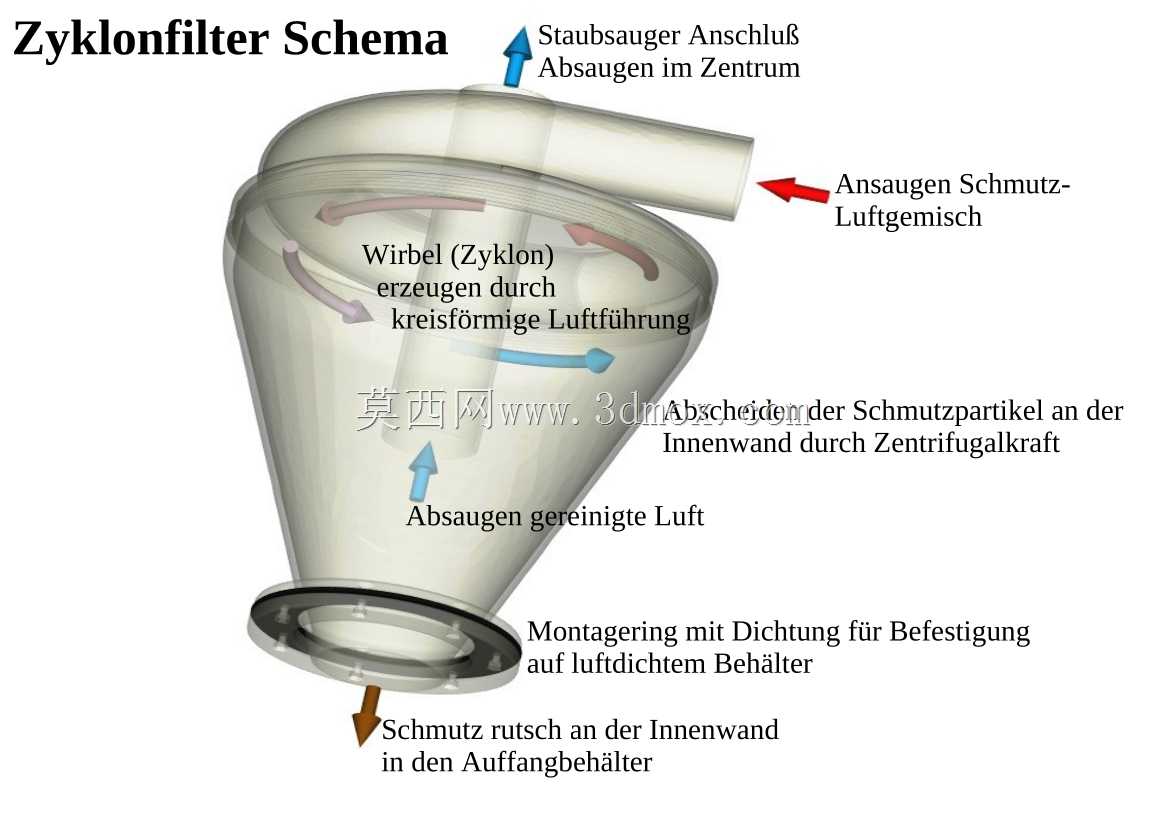

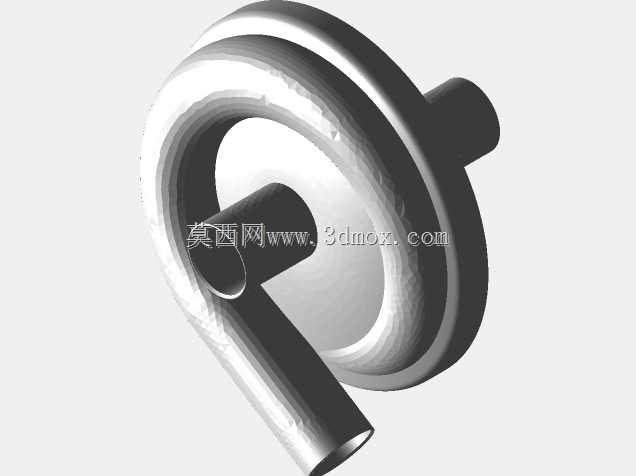

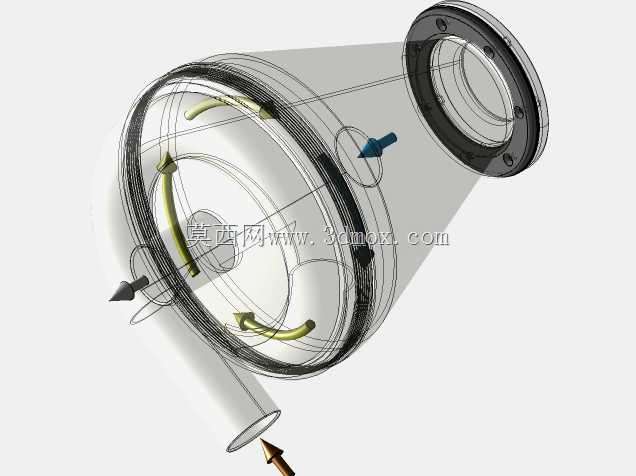

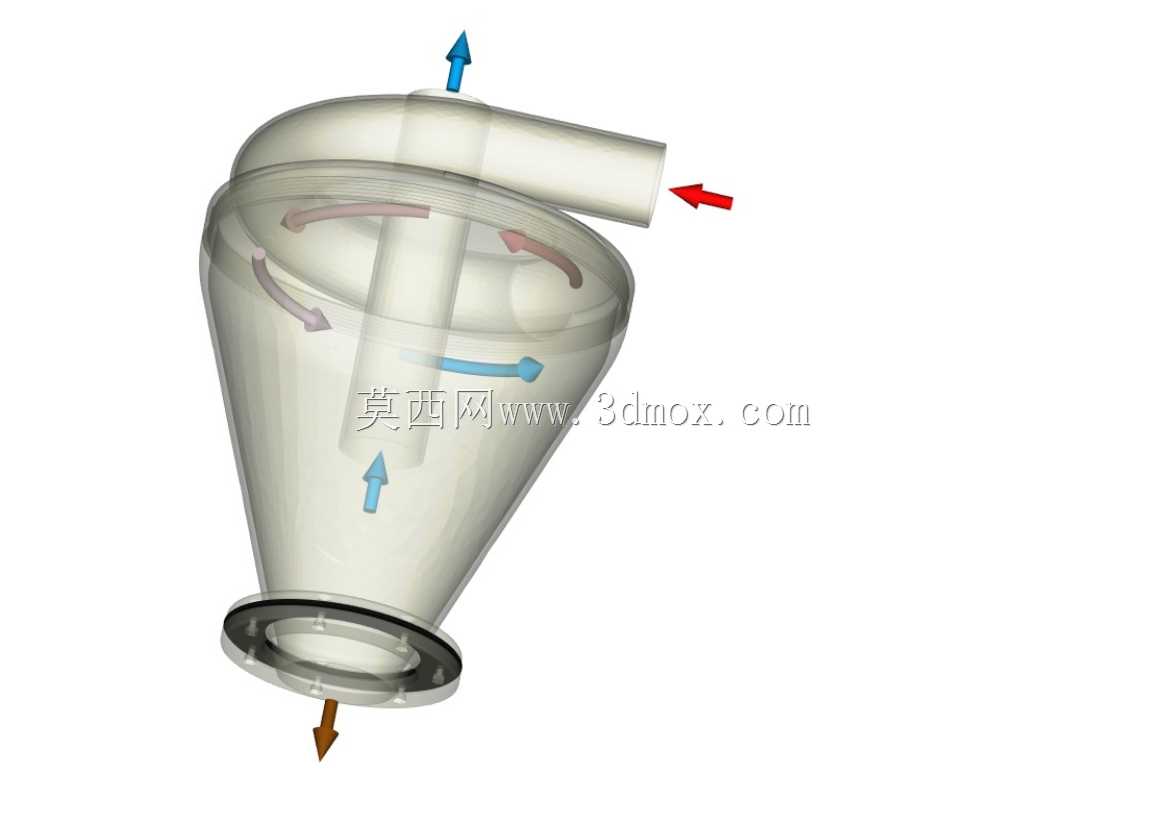

　　在工业粉体输送、木工车间除尘、车间焊烟收集、小型实验室尾气处理这类对气固分离精度有要求、又不想投入过高滤材成本的场景里，旋风类过滤装置一直是性价比极高的前置处理单元，这款Zyklon结构的旋风分离器，就是针对小风量工况优化的分离结构，没有传统大型旋风分离器的笨重壳体，整体采用锥段直连法兰接口的布局，能直接对接管道或者小型集尘桶，不需要额外做复杂的安装支架。从结构逻辑上看，它的进气方向采用切向斜入设计，不是传统的直切向进气，气流进入筒体后会沿着内壁形成稳定的螺旋下行流场，夹带的固体颗粒在离心力作用下被甩向筒壁，顺着锥段内壁滑落到底部的排尘口，经过分离后的洁净气流则在锥段末端形成内旋流，从顶部中心的排气法兰向上排出，

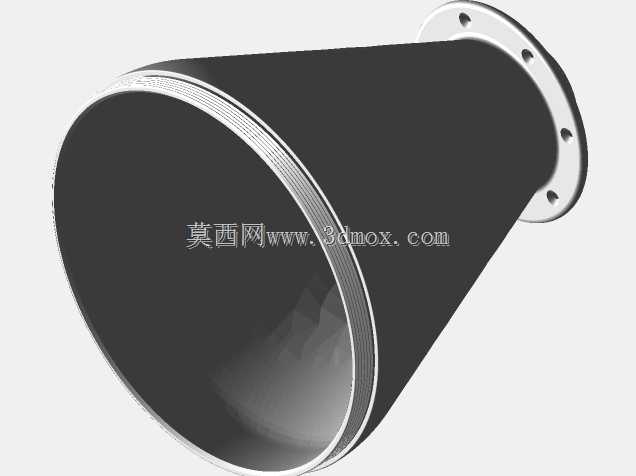

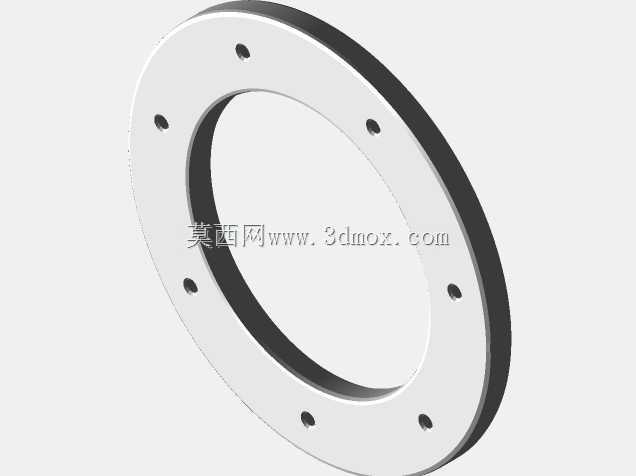

　　这种流场设计能避免普通旋风分离器常见的上灰环、气流短路问题，对10微米以上的固体颗粒分离效率能稳定在90%以上，作为前置过滤单元使用时，能大幅降低后端精滤滤芯的更换频率。设计过程中重点优化了锥段的锥角参数，没有照搬通用旋风分离器的15度标准锥角，而是针对小风量工况把锥角调整到12度左右，延长了颗粒在分离段的停留时间，同时避免锥角过小导致的整体高度过高问题，顶部的法兰接口采用标准凸面法兰结构，螺栓孔均匀分布，能直接和同通径的工业通风管道对接，不需要额外做变径接头，筒体侧面的进气口采用圆形接口，和软管、硬管都能适配，安装时只需要保证设备整体垂直固定，排尘口对接密封集尘桶，就能稳定运行，不需要额外的运动部件，

　　日常维护只需要定期清理集尘桶内的收集物即可。从安装边界来看，整体最大外径集中在顶部法兰位置，锥段从法兰位置向下逐渐收窄，安装时预留的径向空间只需要比顶部法兰外径大50毫米即可，不需要预留过大的检修空间，因为整个设备没有易损的运动部件，轴向安装高度可以根据现场管道高度做小范围调整，进气口的中心高度和顶部排气法兰的中心距经过优化，能适配大部分小型除尘系统的管道布局，不会出现管道弯折过大导致的风阻飙升问题。在流道细节处理上，筒体内部的所有衔接位置都做了圆弧过渡，没有直角台阶，避免颗粒在台阶位置堆积造成流道堵塞，排气中心管的插入深度经过多轮流场仿真验证，刚好延伸到进气口下沿位置，既不会因为插入过浅导致未分离的气流直接短路排出，

　　也不会因为插入过深干扰下行旋流的稳定性，底部排尘口的直径经过匹配计算，和整体处理风量对应，不会因为排尘口过大导致内部旋流紊乱，也不会因为排尘口过小导致排尘不畅造成积灰。这种结构的分离器除了常规的工业除尘场景，还能适配3D打印工作室的粉尘收集、小型粮食加工设备的糠秕分离、喷砂设备的磨料回收等场景，因为整体结构没有复杂的异形曲面，不管是钣金折弯焊接还是3D打印制作都能实现，不需要专用的加工模具，小批量制作或者自制改造都很方便，运行过程中没有耗材损耗，只需要风机提供对应的风压风量就能工作，相比滤筒式、布袋式过滤设备，前期投入和后期维护成本都低很多，适合作为多级过滤系统的第一级粗分离单元，把大部分大颗粒杂质提前分离出来，减轻后端精过滤单元的负荷。
