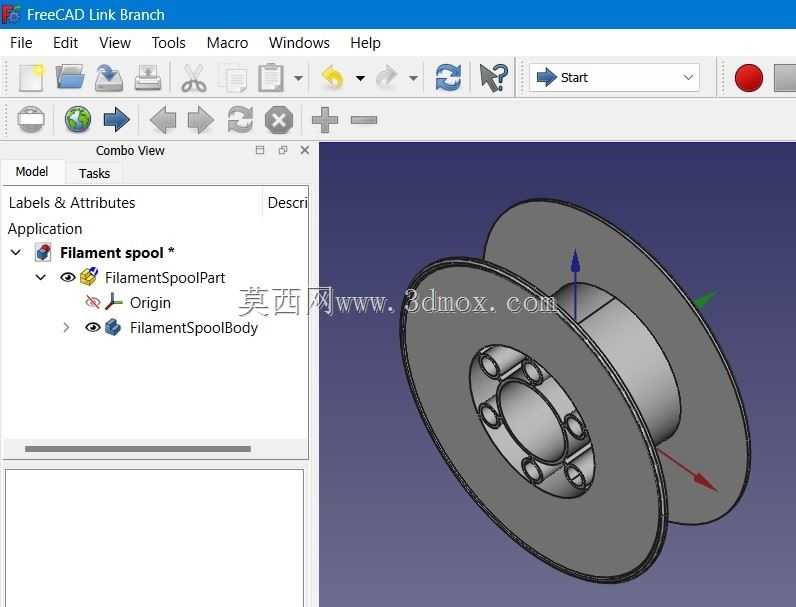

3D打印耗材用空心灯丝卷轴结构设计

　　这类空心卷轴核心应用场景覆盖桌面级FDM3D打印设备的耗材承载、小型精密线材生产环节的收卷工位、电子行业细径焊锡丝的包装承载，以及实验室细金属丝、纤维丝的临时收纳绕制，是小直径柔性线材连续供给场景中不可或缺的基础承载零件。不同于大吨位工业缆线使用的钢制重型卷轴，这类细丝卷轴整体采用轻量化结构设计，核心功能是为缠绕在其上的丝状物料提供稳定的径向支撑，保证线材层叠缠绕时不会出现塌陷、乱线、卡滞问题，同时要适配设备端的卷轴安装工位，保证送料过程中卷轴转动顺畅，无偏心晃动带来的送料阻力波动。

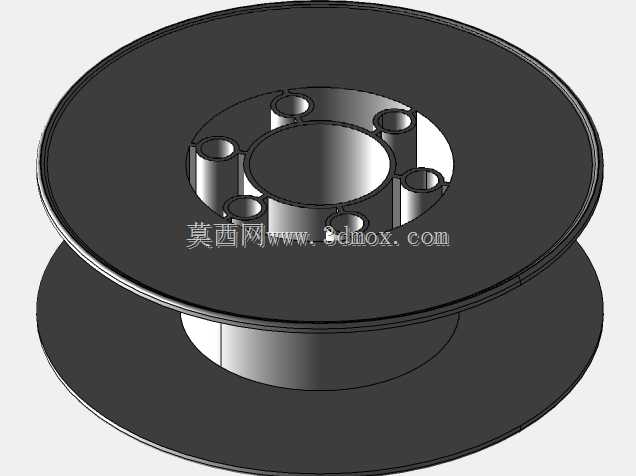

　　从结构设计逻辑来看，整个卷轴采用对称式双挡边加中心轮毂的经典绕线盘构型，两侧圆形挡边的直径决定了单卷可容纳线材的最大缠绕厚度，挡边的径向高度需要匹配对应线材的最小弯曲半径，避免最外层线材过度弯折产生塑性形变——比如针对常规1.75mm直径的3D打印耗材，挡边高度需要保证缠绕后最外层线材的弯曲半径不小于耗材自身直径的10倍，防止耗材弯折脆断影响打印送料。中心轮毂的内径尺寸直接匹配设备端的卷轴支撑轴径，本次设计的轮毂内孔做了多组均匀分布的弧形卡槽结构，并非光滑圆孔，这类卡槽可以适配带驱动拨杆的主动送料卷轴座，当设备端需要主动驱动卷轴转动送料时，拨杆卡入卡槽即可传递扭矩，避免卷轴与支撑轴之间打滑，同时光滑的内孔圆柱面也能兼容无驱动的被动支撑轴，实现两种安装场景的通用适配。

　　轮毂与两侧挡边之间采用均匀分布的辐条式连接结构，而非整面实心腹板，这一设计在保证整体结构刚度的前提下大幅降低了卷轴自身重量，减少卷轴转动时的转动惯量，当送料端突然启停时，更小的转动惯量可以避免卷轴因为惯性继续转动导致线材松垮乱线。辐条的分布角度经过对称校验，每根辐条的截面尺寸经过受力校核，当满卷线材缠绕在轮毂上时，辐条承受两侧挡边传递的径向挤压力，不会出现辐条弯曲变形导致挡边外张的问题，避免挡边外张后线材从挡边边缘滑出卡入卷轴与安装座的缝隙中。两侧挡边的边缘做了小圆弧倒角处理，没有尖锐棱角，一方面避免操作人员更换耗材时被边缘划伤，另一方面也防止线材缠绕到最外层时被挡边边缘刮擦产生表面划痕，对于3D打印耗材来说，表面划痕会导致送料轮咬合时出现送料量波动，直接影响打印成型精度。

　　安装边界方面，卷轴的整体轴向宽度需要匹配对应设备的卷轴仓安装间距，安装后两侧挡边与仓体侧壁之间预留1-2mm的活动间隙，既不会因为间隙过大导致卷轴轴向窜动过大，也不会因为间隙过小出现转动摩擦卡滞。中心轮毂的轴向长度略小于两侧挡边的外侧面间距，安装时支撑轴穿过轮毂内孔后，锁紧件不会直接压在挡边外侧面上，避免锁紧力过大导致挡边变形。轮毂两端的内孔边缘做了导入倒角，安装支撑轴时可以快速对准孔位，无需反复调整对位，提升耗材更换的操作效率。

　　在实际使用场景中，这类空心卷轴可以反复回收利用，当一卷耗材使用完毕后，空卷轴可以重新缠绕自制线材或者第三方散装耗材，相比一次性卷轴更具经济性。设计时也考虑了不同材料的成型适配性，结构上没有过小的薄厚突变区域，无论是采用注塑工艺批量生产塑料卷轴，还是采用3D打印方式单件制作，都不会出现明显的缩痕或者打印翘曲问题，整体壁厚均匀，过渡位置均设置了圆角应力释放结构，长期承受满卷线材的挤压也不会出现应力开裂问题。针对不同粗细的线材，只需要调整两侧挡边的间距和径向高度，核心的轮毂连接结构可以直接通用，形成系列化的卷轴设计方案，覆盖从0.5mm细径纤维到3mm直径3D打印耗材的不同承载需求，不需要重新设计核心安装接口，大幅降低衍生型号的设计工作量。
