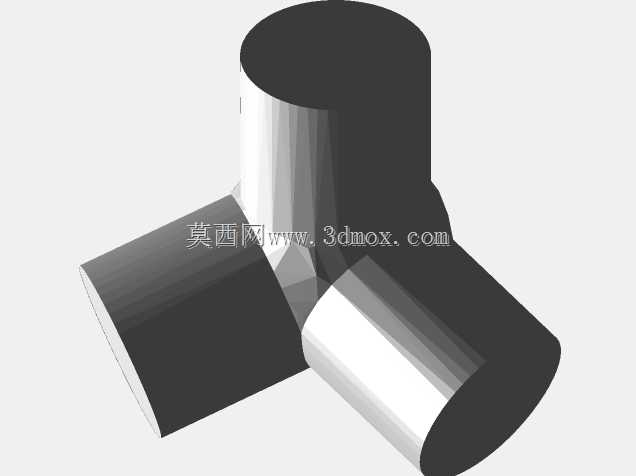

三向连通正十二面体管道拼接结点结构

　　这类三向连通的结点结构，核心应用场景集中在模块化空间框架搭建、创意管路装置组装、教学演示几何构型拼接领域，区别于常规正交三通接头，它的三个接口轴线夹角完全匹配正十二面体的空间几何角度，能让配套的等径管道通过该结点依次拼接，最终组合成完整的正十二面体空间框架结构。从实际用途来看，它既可以作为科普教具的基础拼接单元，帮助学习者直观理解正多面体的空间角度关系与拓扑结构，也能用于创意展陈装置、模块化艺术装置的快速组装，部分轻量化流体输送的实验管路中，也可采用这类结点完成非正交角度的管路转向连通，避免常规接头角度不匹配带来的管路应力集中问题。从功能特性上看，该结点三个接口的同轴度、端面垂直度都做了统一设计，

　　接口内径与配套管道外径采用间隙配合公差，组装时不需要额外焊接或者粘接，依靠公差配合就能实现初步定位，若需要提升结构强度，可在接口缝隙处涂覆密封胶或者加装紧固销钉；三个接口的交汇区域做了圆弧过渡处理，没有尖锐的应力集中棱角，当框架承受外部载荷时，应力能沿着圆弧面均匀分散到三个连接管段上，不会在结点根部出现断裂失效的问题。设计思路上，首先是基于正十二面体的空间几何参数推导，正十二面体每个顶点连接三条棱，三条棱之间的空间夹角经过精确计算后，确定三个圆柱接口的轴线方向，保证每段配套管道安装后，棱边长度完全一致，最终拼接的正十二面体不会出现棱边错位、面型不规整的问题；其次是接口的长度设计，每个圆柱接口的有效插接长度控制在管径的1.2倍左右，

　　既保证足够的插接接触面积提升连接稳定性，又不会因为接口过长导致整体结构冗余、重量增加；交汇区域的壁厚做了梯度设计，靠近交汇中心的位置壁厚比接口位置厚20%，因为中心区域是载荷传递的核心位置，加厚处理能提升整体结点的抗扭、抗弯性能，接口位置壁厚适当减薄，能降低整体结点的材料消耗，兼顾结构强度与轻量化需求。外形尺寸与安装边界方面，该结点的外接轮廓最大直径为配套管道直径的2.1倍，安装时三个接口周围需要预留至少1倍管径的操作空间，方便管道插接时的对准与按压操作；三个接口的端面都做了0.5mm的倒角处理，插接时能起到导向作用，避免管道端面被接口棱边刮削产生碎屑影响装配精度；结点整体没有外凸的安装耳或者额外的连接结构，

　　所有轮廓都在三个圆柱交汇的自然边界内，拼接完成后相邻结点之间不会出现干涉问题，20个该结点搭配30根等长等径的配套管道，就能完整组装出一个规则的正十二面体空间结构，组装过程不需要额外的定制工装，只需要按照正十二面体的拓扑关系依次插接即可，组装完成后整体结构的各向受力均匀，能承受一定的外部压力与冲击载荷，适合作为几何教学模型、创意装饰框架或者小型实验管路的承载结构。在实际建模过程中，这类结点的角度参数需要反复校验，因为正十二面体的空间夹角不是常规的90度或者60度，一旦角度出现0.5度以上的偏差，最终拼接时就会出现最后几段管道无法安装的问题，所以建模时需要先建立正十二面体的参考骨架，将三个接口的轴线与骨架上对应顶点的三条棱边完全重合，再通过布尔运算合并三个圆柱接口，最后对交汇区域做倒圆角处理，保证曲面过渡顺滑，没有建模褶皱或者破面问题。
