桌面级FDM3D打印机用直线滑动轴承座

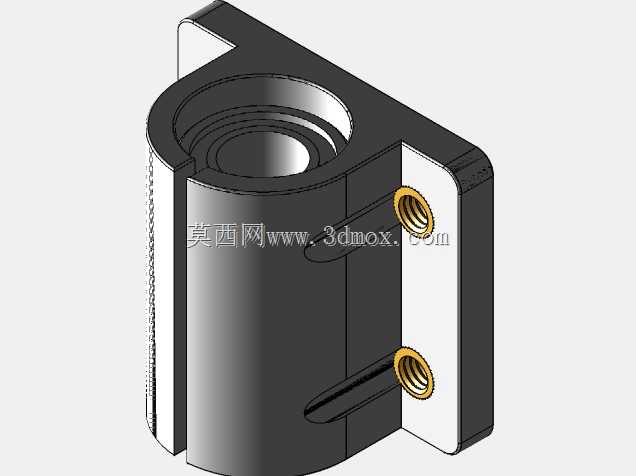

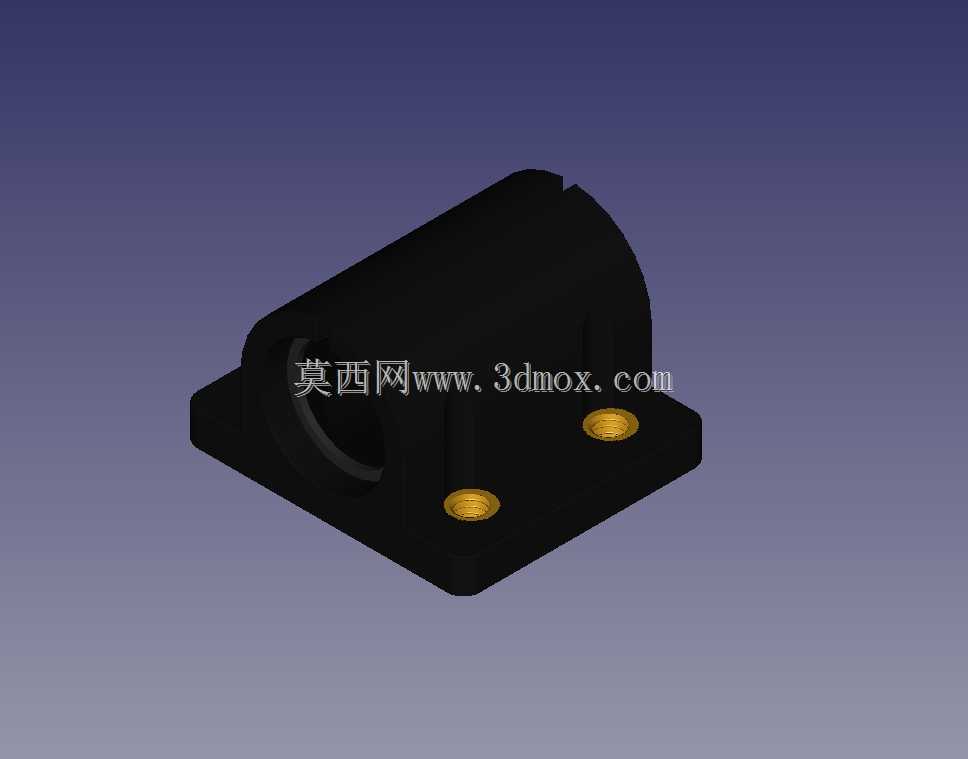

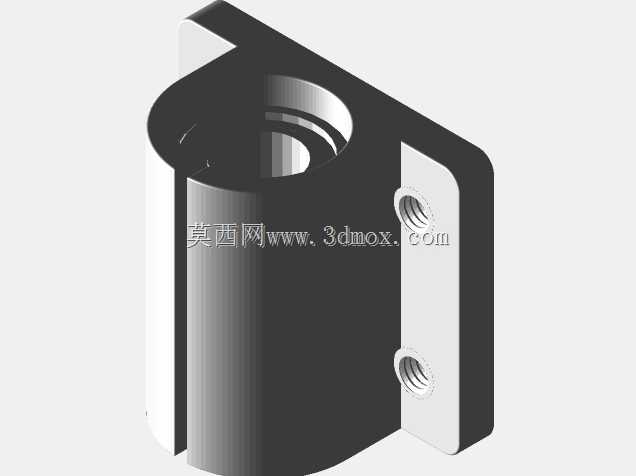

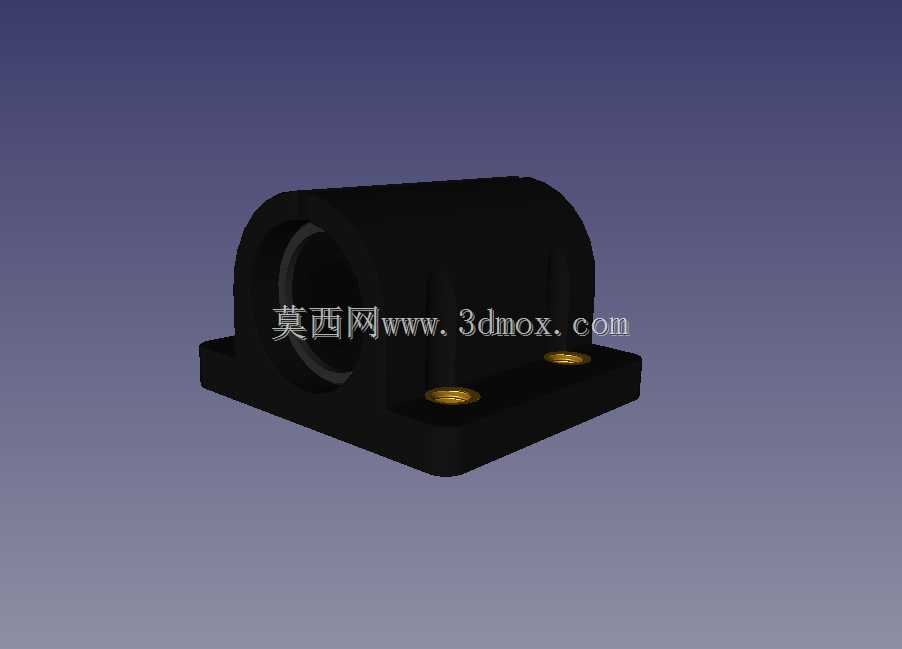

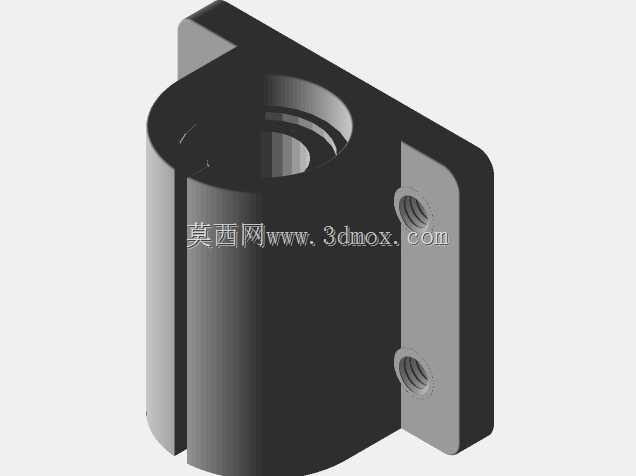

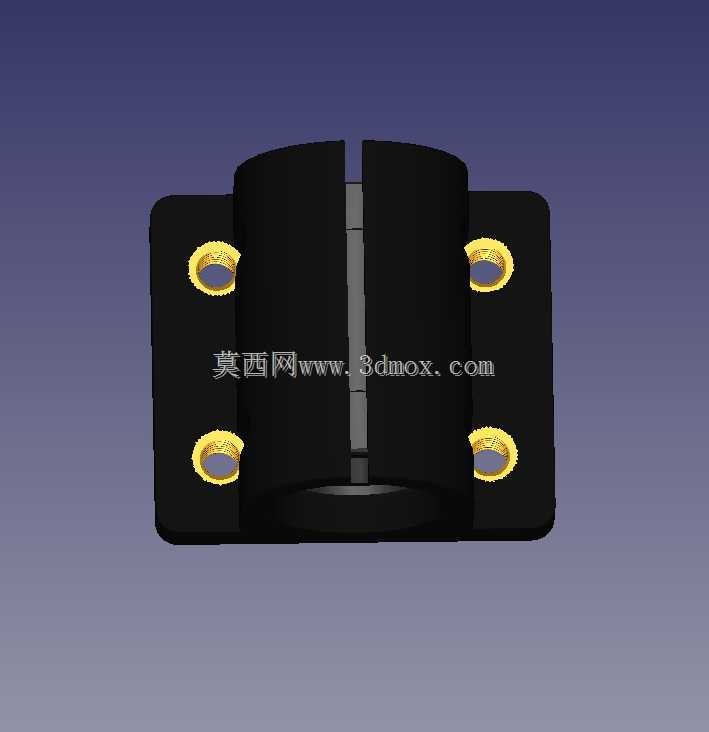

　　这款滑动轴承座最初的尺寸提取自桌面级FDM设备的拆机实测数据，核心适配光轴类直线运动副的支撑需求，在桌面级增材制造设备、小型数控雕刻机、桌面级点胶工位这类轻载直线传动场景中，承担光轴径向支撑、滑动副限位的核心作用。从结构设计逻辑来看，整体采用一体式基座加轴套包容腔的布局，底部的法兰安装面设置了两个对称分布的沉头安装孔，安装时可直接通过内六角圆柱头螺钉将基座锁紧在设备的运动基板或者机架安装面上，沉孔结构能够保证螺钉头部完全沉入安装面以下，不会突出基座表面干涉运动部件的行程，两个安装孔的孔距经过实测匹配常规桌面级设备X轴、Z轴光轴支撑座的通用安装孔位，替换原有损坏件时不需要重新在安装板上打孔攻丝，能够直接对位安装，

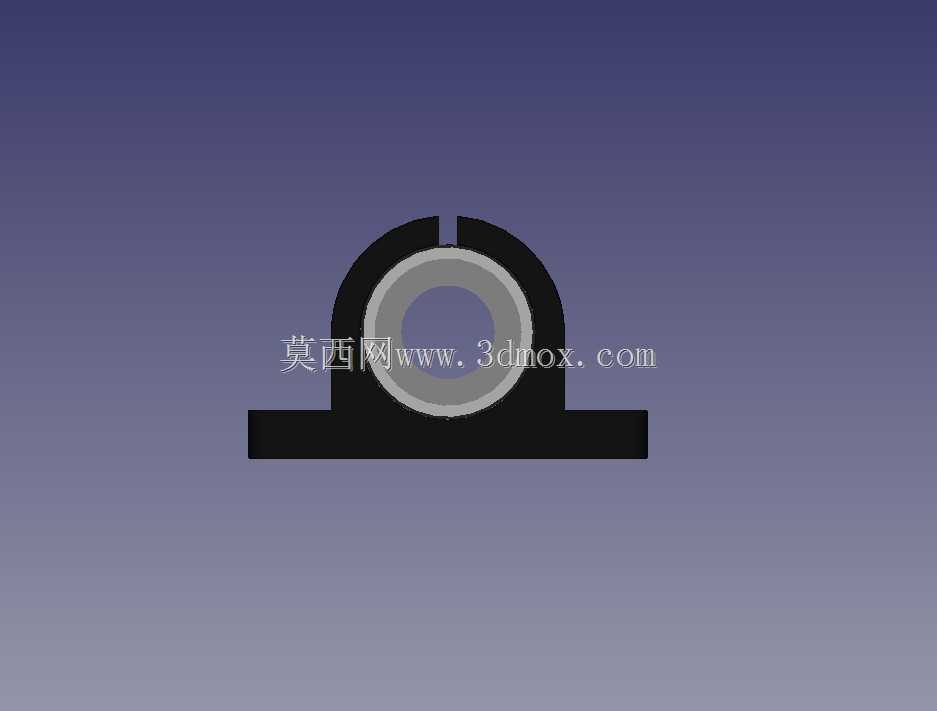

　　大幅降低设备维护的改造成本。上部的轴承包容腔采用半圆加直边的抱紧式结构，包容腔的内径与常用的8mm、10mm直径直线光轴形成间隙配合，腔体内壁的粗糙度控制在适合自润滑滑动的区间，不需要额外加装铜套或者直线轴承即可直接与光轴配合实现低阻力滑动，针对3D打印场景下常见的PLA、ABS材料打印件的耐磨特性，包容腔的壁厚设置为3.2mm，既能够保证抱紧光轴时不会因为锁紧力过大导致腔体变形卡滞光轴，也能在长期往复滑动的工况下保持足够的结构强度，避免出现基座开裂导致的光轴偏移问题。从安装边界尺寸来看，基座整体的宽度控制在32mm，长度方向从安装面最前端到包容腔最后端为40mm，包容腔的中心高度距离底部安装面为18mm，

　　这个中心高参数完全匹配市面上多数入门级桌面FDM设备X轴托架的安装高度，安装后光轴的中心高度与原有部件完全一致，不会出现传动皮带错位、打印喷头平台倾斜的问题。在实际设备运行过程中，这类滑动轴承座主要应用在载荷不超过5kg、往复运动速度低于0.2m/s的轻载传动场景，相比传统的滚珠直线轴承，这种一体式滑动结构不存在滚珠脱落、保持架碎裂的风险，在3D打印车间多粉尘的工况下，粉尘进入配合间隙后不会像滚珠轴承那样出现剧烈磨损或者卡滞，日常维护只需要定期在光轴表面涂抹少量润滑脂即可保证运行顺畅。设计时特意在包容腔的顶部预留了0.2mm的弹性变形余量，当光轴因为长期受力出现轻微弯曲变形时，包容腔可以通过微小的弹性形变适配光轴的形位偏差，

　　不会出现运动过程中卡顿、阻力骤增的问题。底部安装面的平面度控制在0.05mm以内，安装时能够与设备基板完全贴合，不会因为安装面翘曲导致光轴平行度超差，进而引发运动部件抖动、加工精度下降的问题。在小型非标自动化设备的改造场景中，这款轴承座也可以作为轻型直线导轨的支撑座使用，搭配对应直径的光轴即可搭建简易的直线运动模组，用于小行程的推拉、移位工位，相比采购标准直线轴承组件，成本能够降低六成以上，且结构件可以直接通过FDM工艺快速制作，备件响应速度远快于采购标准件。需要注意的是，这类滑动轴承座不适用于重载、高速往复的传动场景，当运动载荷超过8kg或者运动速度超过0.5m/s时，配合面的磨损速度会大幅提升，需要更换为带金属衬套的支撑结构，在桌面级设备的常规使用工况下，采用工程塑料制作的该轴承座使用寿命可以达到1800小时以上，完全能够满足家用、小型工作室级别的设备使用需求。
