双自由度可调式LED灯柔性安装支架

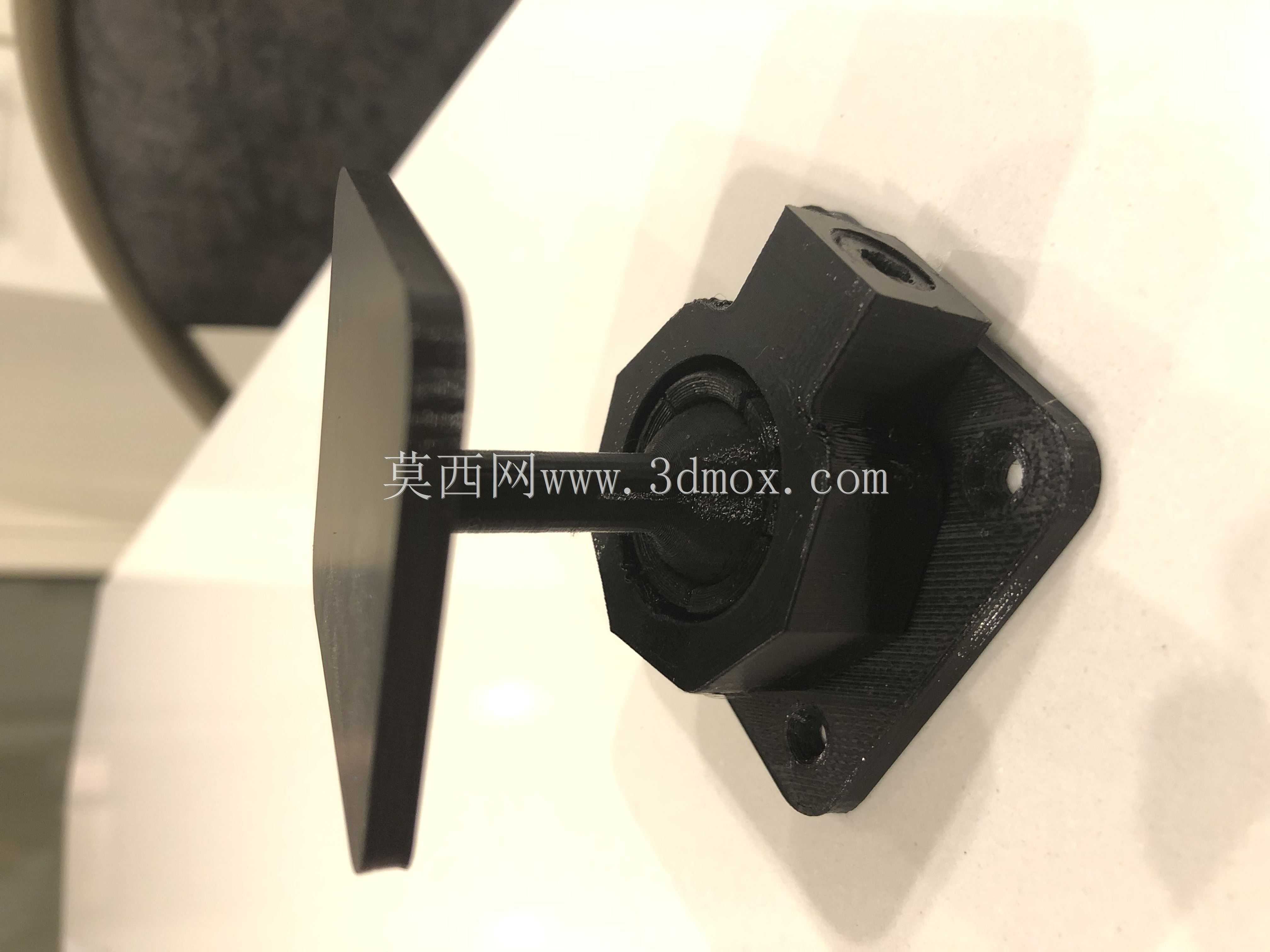

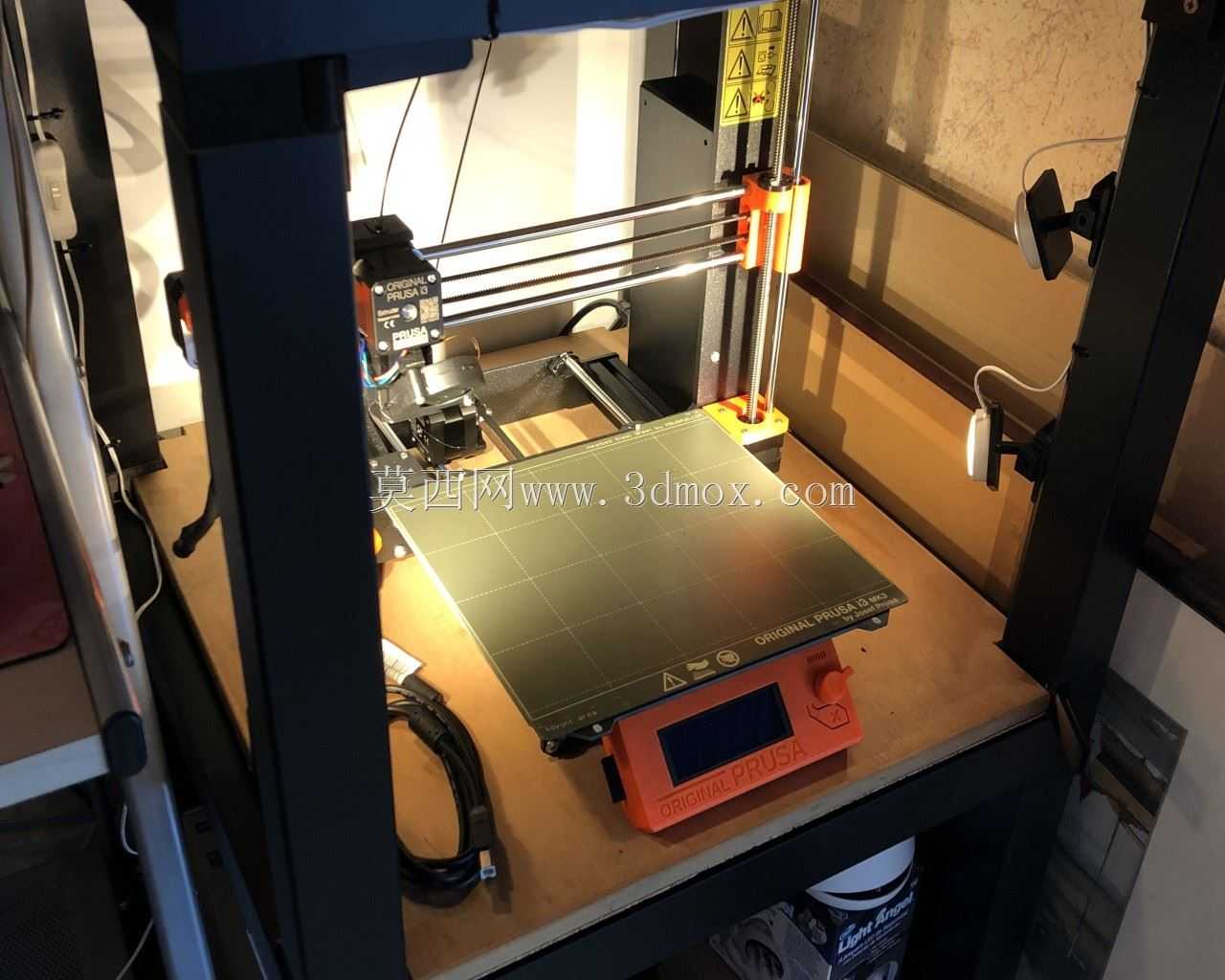

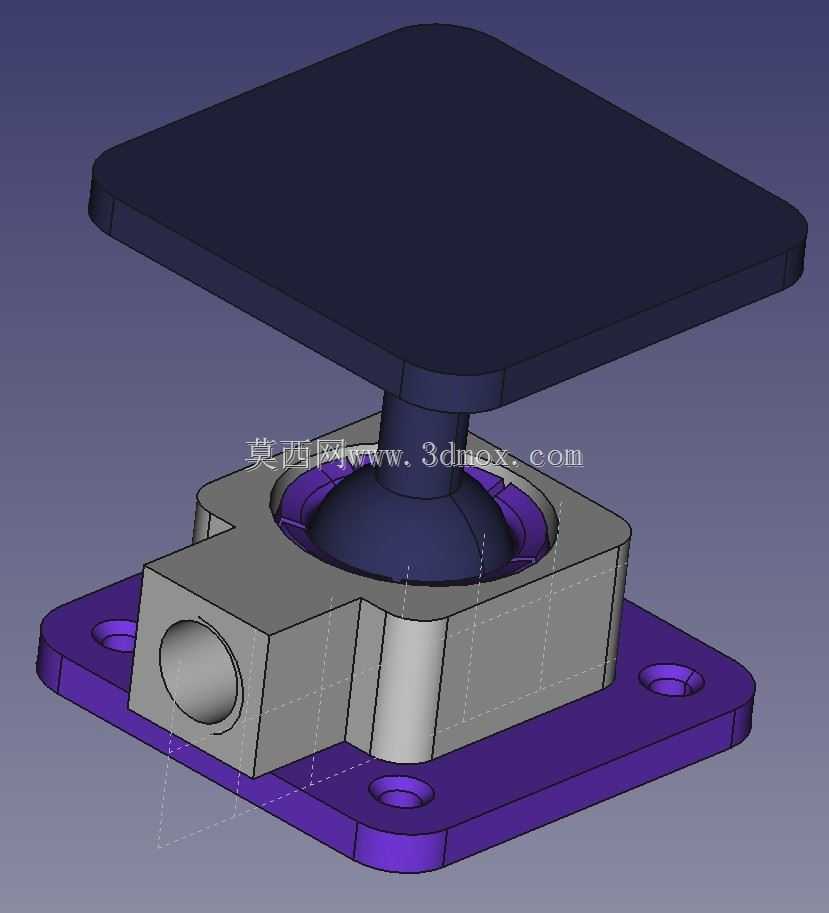

　　这款双自由度柔性支架的核心应用场景覆盖桌面级3D打印机工作舱照明、小型设备操作工位局部补光、狭小空间定向照明等需要灵活调整光照角度的工况，尤其适配PRUSA系列等开源FDM3D打印机的托盘照明需求，解决固定光源无法跟随打印区域调整照射角度、容易产生照明死角的实际问题。从功能特性来看，支架依靠内置的球铰连接结构实现两个旋转自由度的调节，上部安装面可在俯仰、偏转两个维度内任意调整角度，调整到位后依靠结构自身的阻尼保持姿态稳定，无需额外添加锁紧螺丝、弹簧等配件，整体采用一体化包络式结构设计，所有配合结构均集成在底座与上盖的壳体内部，装配时仅需将球头压入底座的配合型腔即可完成组装，不需要额外的紧固件或连接辅料。

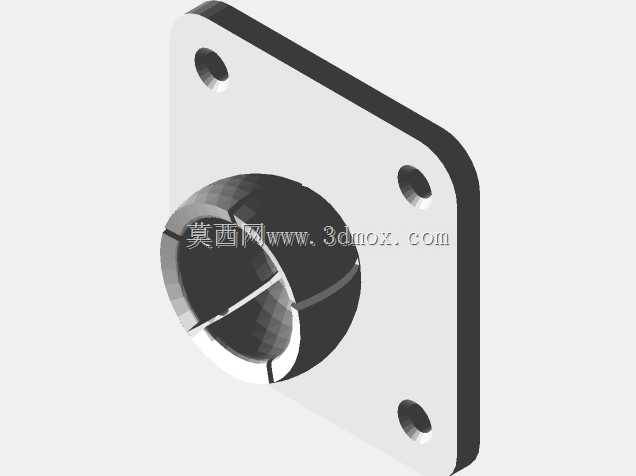

　　设计阶段充分考虑了FDM3D打印的工艺特性，整体最小壁厚控制在1.5mm以上，所有配合面预留0.15mm的打印间隙，适配PETG材料的打印收缩率，用户使用普通桌面级3D打印机即可直接打印全套零件，打印完成后仅需去除支撑即可完成装配，不需要二次加工或打磨处理。底座部分设计为方形法兰安装结构，四个角预留沉头安装孔，可通过M3螺丝直接固定在设备的型材框架或平面安装位上，安装孔的孔位间距适配2020、3030等常用铝型材的槽位间距，不需要额外制作转接板即可完成安装。上部的灯板安装面为平整方形平面，预留了通用LED灯板的安装螺孔位置，可直接粘贴或螺丝固定常见的50mm50mm、60mm60mm规格方形LED补光灯板，安装面的平面度控制在0.

　　1mm以内，保证灯板安装后不会出现翘曲或贴合不严的问题。球铰部分的配合面采用大包容角设计，球头的包裹角度超过180度，既保证了足够的调整角度范围，又能提供足够的阻尼力矩，在灯板自重以及设备运行产生的轻微振动下，不会出现姿态滑移、灯头下垂的问题，调整角度时的阻尼手感均匀，不会出现卡顿或过松过紧的情况。整体结构的外形尺寸紧凑，底座安装尺寸为70mm*60mm，整体组装完成后的高度为45mm，不会占用过多的设备内部空间，即使在3D打印机这类内部空间紧凑的设备中安装，也不会与运动的打印喷头、热床等部件产生运动干涉。支架的走线槽集成在底座侧面，LED灯的供电导线可从底座侧面的预留孔位穿出，顺着安装面布线，避免导线外露影响设备运动或美观。

　　在实际使用过程中，用户可根据实际的照明需求随时调整灯头的照射角度，比如在3D打印机打印首层时，可将灯头调整为低角度斜射，更清晰地观察首层的打印贴合情况；在打印 tall 模型时，可将灯头调整为更高的照射角度，照亮整个模型的打印区域，避免模型自身遮挡光线产生阴影。除了3D打印机照明场景外，该支架还可用于小型工作台的局部照明、设备检修临时照明、模型制作工作台补光等多种场景，仅需更换上部安装的灯板规格，即可适配不同功率、不同尺寸的LED光源。设计过程中对球铰的配合公差进行了多轮迭代验证，针对PETG材料的打印特性调整了配合面的间隙值，既避免间隙过小导致装配困难、球头转动卡顿，又避免间隙过大导致阻尼不足、姿态保持能力差的问题，最终确定的0.15mm间隙值适配绝大多数桌面级3D打印机的打印精度，即使打印机存在0.1mm以内的打印误差，也能保证支架的转动手感和姿态保持能力满足使用要求。底座的安装沉孔设计为适配M3沉头螺丝的尺寸，螺丝安装后头部不会突出底座底面，保证底座安装后与安装面完全贴合，不会出现安装不稳、倾斜的问题。
