CNC路由器用简易可调式工件夹具

　　在数控雕刻、小型CNC路由加工作业场景里，工件的快速装夹固定一直是影响加工效率与成品精度的核心环节，尤其是加工薄型板材、异形小件时，常规台钳的夹持范围受限，压板又容易遮挡加工路径，很多一线加工人员都会根据自身作业需求制作适配的简易夹具，这款可调夹具就是针对小型CNC路由器工作台的装夹痛点设计的实用结构。

　　从实际使用场景来看，这类夹具主要适配桌面级CNC路由器的T型槽工作台或者栅格工作台，不需要对原有工作台做打孔、攻丝等改造，就能实现工件的快速压紧固定，尤其适合加工亚克力板、PCB板、薄木板这类需要整面加工的工件，不会像传统压板那样在工件表面留下压痕遮挡，也不会因为夹持力集中导致薄件变形。夹具的核心功能是通过翼型螺母的手动旋紧实现夹持力的无级调节，不需要额外借助扳手工具，操作人员在装夹工件时可以单手操作，快速调整夹持位置与压紧力度，适配不同厚度的加工材料。

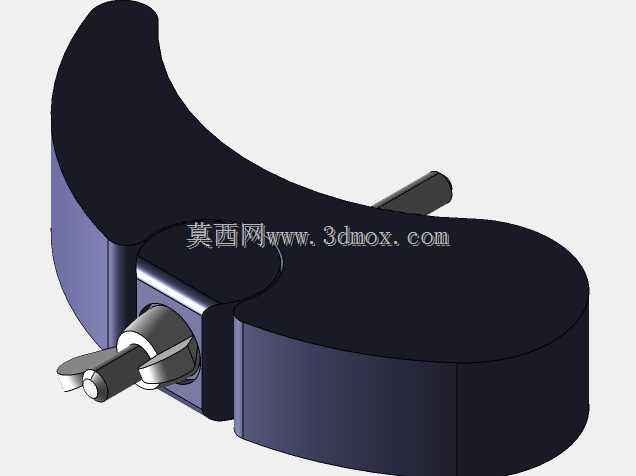

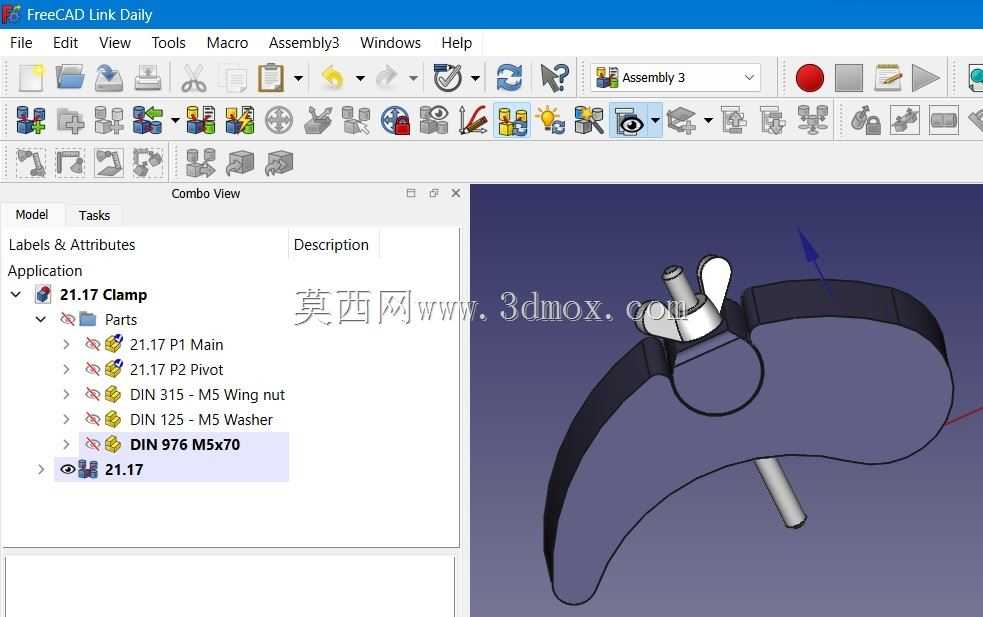

　　从设计思路上看，整个结构没有采用复杂的传动或者锁紧机构，全部采用标准五金件组合实现功能：夹座部分采用圆弧贴合面设计，能够与工作台的圆形定位轴或者栅格条紧密贴合，避免装夹后出现滑移偏转；枢轴结构让压臂可以绕转轴小范围摆动，自动适配工件表面的微小倾斜，保证压紧面与工件表面完全贴合，不会出现点接触压伤工件的情况；所有连接紧固件都采用公制标准件，M5规格的蝶形螺母、平垫配合M5x70的螺杆，既保证了足够的锁紧行程，也方便后期易损件的更换，不需要单独定制非标零件。

　　在安装边界与尺寸适配方面，这套夹具的整体轮廓尺寸控制得非常紧凑，安装后不会过多占用工作台的有效加工区域，压臂的伸出长度经过优化，既能够压住距离工作台边缘一定距离的工件，也不会因为伸出过长导致压紧力不足。夹座的开口尺寸适配市面上多数桌面级CNC路由器常用的12-20mm直径工作台定位杆，也可以通过加装垫片适配不同宽度的栅格工作台槽位，不需要修改原有设备的结构。螺杆的有效行程覆盖0-60mm的工件厚度范围，能够满足绝大多数小型路由加工的板材厚度需求，当需要夹持更厚的工件时，只需要更换更长的同规格标准螺杆即可，不需要改动夹座与压臂的主体结构。

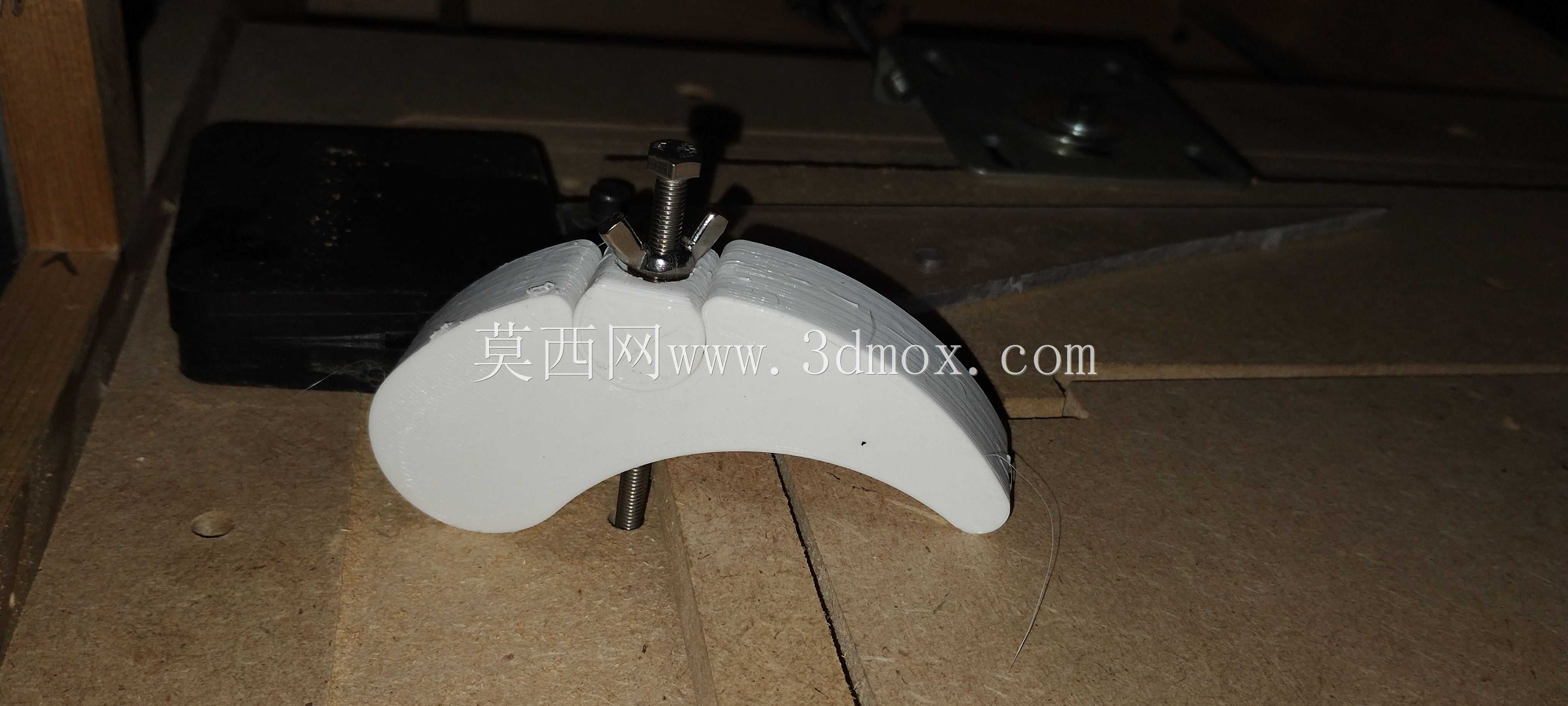

　　实际加工使用中，这类简易可调夹具通常会成对配合使用，分别布置在工件的两个对角位置，相比四组压板的装夹方式，调整时间能缩短一半以上，而且夹持力的方向垂直于工作台面，不会产生水平方向的分力导致工件移位。压臂的接触端面做了圆弧过渡处理，即使旋紧力度稍大，也不会在软质木材、亚克力这类易损材料表面留下明显的压痕，对于需要做表面雕刻的工件来说，能够减少后续打磨处理的工作量。整个结构没有多余的突出零件，加工过程中刀具路径不会与夹具发生干涉，操作人员在生成加工G代码时，只需要将夹具位置设置为避让区域即可，不需要额外抬高安全高度，能够有效缩短空行程时间，提升加工效率。

　　从结构可靠性来看，夹座与压臂都采用实心结构设计，长期反复装夹也不会出现塑性变形，枢轴位置的配合间隙控制在0.1mm以内，装夹时不会出现旷量，保证重复装夹的位置精度。对于经常更换加工材料、做小批量定制加工的工作室或者个人爱好者来说，这种结构简单、调整方便、适配性强的夹具，能够大幅降低装夹辅助时间，减少因为装夹不当导致的工件报废问题，是小型CNC加工场景下非常实用的工装结构。
