AA尺寸电池位有线供电转接空容器结构

　　在日常电子设备运维、小型实验装置搭建场景中，不少依赖AA干电池或14500锂电池供电的低功耗设备，长期使用时频繁更换电池不仅成本偏高，废弃电池的处理也存在环保隐患，部分固定工位长期运行的设备，完全可以通过外接直流电源替代内置电池实现持续供电，这款适配AA电池尺寸的接线空容器，正是针对这类场景设计的结构件。

　　从实际使用逻辑来看，该结构件完全匹配标准AA电池的外形尺寸，可直接嵌入原有设备的电池仓内，无需对设备本身的电池仓结构做切削、打磨等破坏性改造，安装边界完全遵循标准AA电池的外形公差，外径控制在14.5mm以内，整体长度与标准AA电池的50.5mm尺寸保持一致，单节占位的结构可以根据设备实际需要的供电电压灵活组合使用：单节占位可适配1.5V直流供电场景，两节串联占位可适配3V供电，三节串联对应4.5V、四节串联对应6V，完全覆盖常规AA电池串联供电的常见电压等级，适配绝大多数小型消费电子、实验传感装置、低功耗工控指示设备的供电需求。

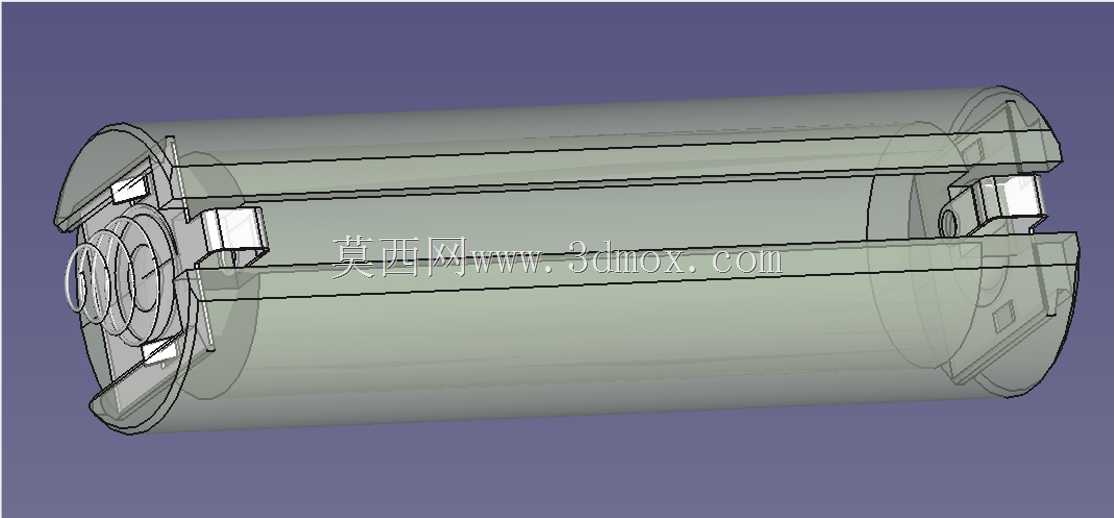

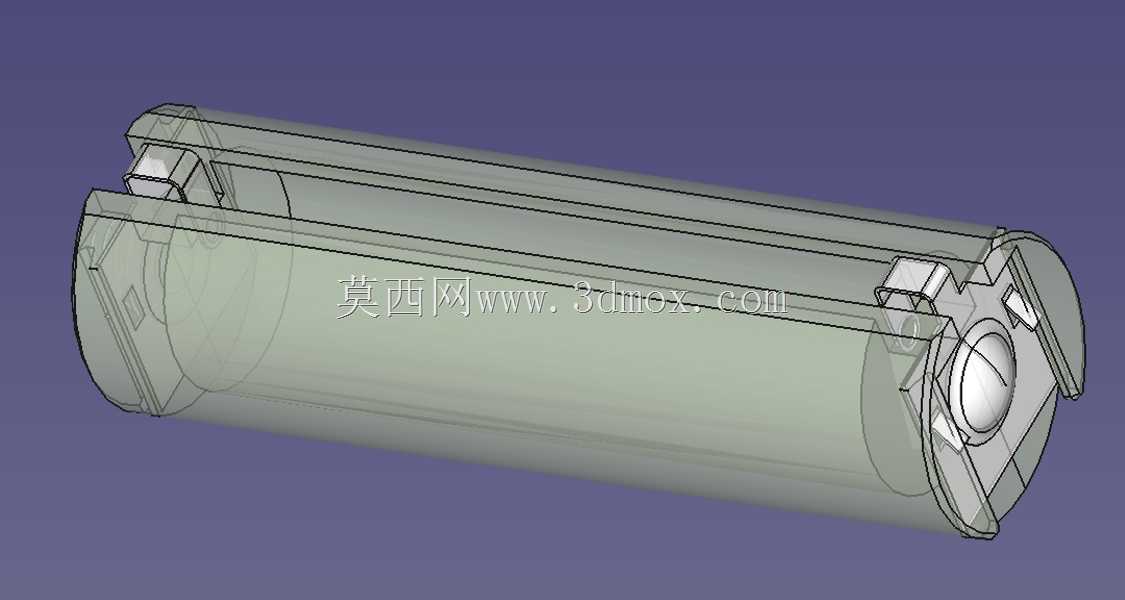

　　结构设计上，该空容器采用中空筒体结构，筒体两端预留金属触点安装位，仅需搭配市面极易采购的10x10mm规格金属弹簧触点即可完成组装：筒体一端安装弹簧触点接电源负极，另一端安装平面金属触点接电源正极，筒体内部预留充足的走线空间，可将外接直流电源的导线从筒体侧壁的预留走线槽引出，连接到外部AC-DC适配器或者直流供电母线。多节组合使用时，除了最靠近设备外部的一节空容器需要引出导线外，其余位置的空容器仅需在两端安装导通触点，实现仓内电池位的电路串联即可，无需额外走线，不会破坏原有电池仓的内部压接结构，设备的电池仓盖依然可以正常闭合，不会出现凸起、卡滞的问题。

　　不同于市面上常见的电池占位筒采用实心结构无法走线的问题，这款空容器的中空设计专门针对外接供电的布线需求做了优化，侧壁的走线槽做了圆角过渡处理，避免穿线时划伤导线绝缘层造成短路风险，筒体两端的触点安装位做了限位卡槽，金属触点卡入后不会出现转动、移位的问题，保证与设备电池仓原有弹片的接触可靠性，不会出现接触不良导致的设备重启、供电不稳问题。实际应用中，针对需要长期固定运行的电池供电设备，比如工位上的无线鼠标改有线供电、桌面小型温湿度计外接直流电源、实验台的小型传感模块持续供电等场景，该结构件可以完美替代原有电池，既避免了电池漏液腐蚀设备仓体的风险，也省去了频繁更换电池的运维成本。

　　需要注意的是，该结构件本身不包含变压、整流电路，使用时需要根据设备的额定工作电压匹配对应输出参数的外接直流电源，接线时需严格区分正负极，避免反接损坏设备。筒体的结构强度可以满足电池仓内的弹簧压接力要求，正常安装使用不会出现筒体变形、断裂的问题，中空的腔体除了走电源线之外，也可以根据实际需求放置小型的整流电容、防反接二极管等微型电子元件，进一步拓展供电保护功能，不需要额外在设备外部加装保护模块，保持设备外观的完整性。

　　从建模落地的角度看，该结构的外形公差完全参照标准AA电池的尺寸规范设计，安装适配性强，不需要针对不同品牌的电池仓做单独调整，触点安装位的尺寸统一适配通用规格的金属触点，不需要定制特殊规格的配件，整体组装门槛极低，不需要复杂的焊接或者粘接工艺，仅需将触点卡入对应卡槽、穿好导线即可投入使用，适合电子爱好者、设备运维人员快速完成电池供电设备的有线改造。
