手持浸入式刀片搅拌机维修替换结构设计

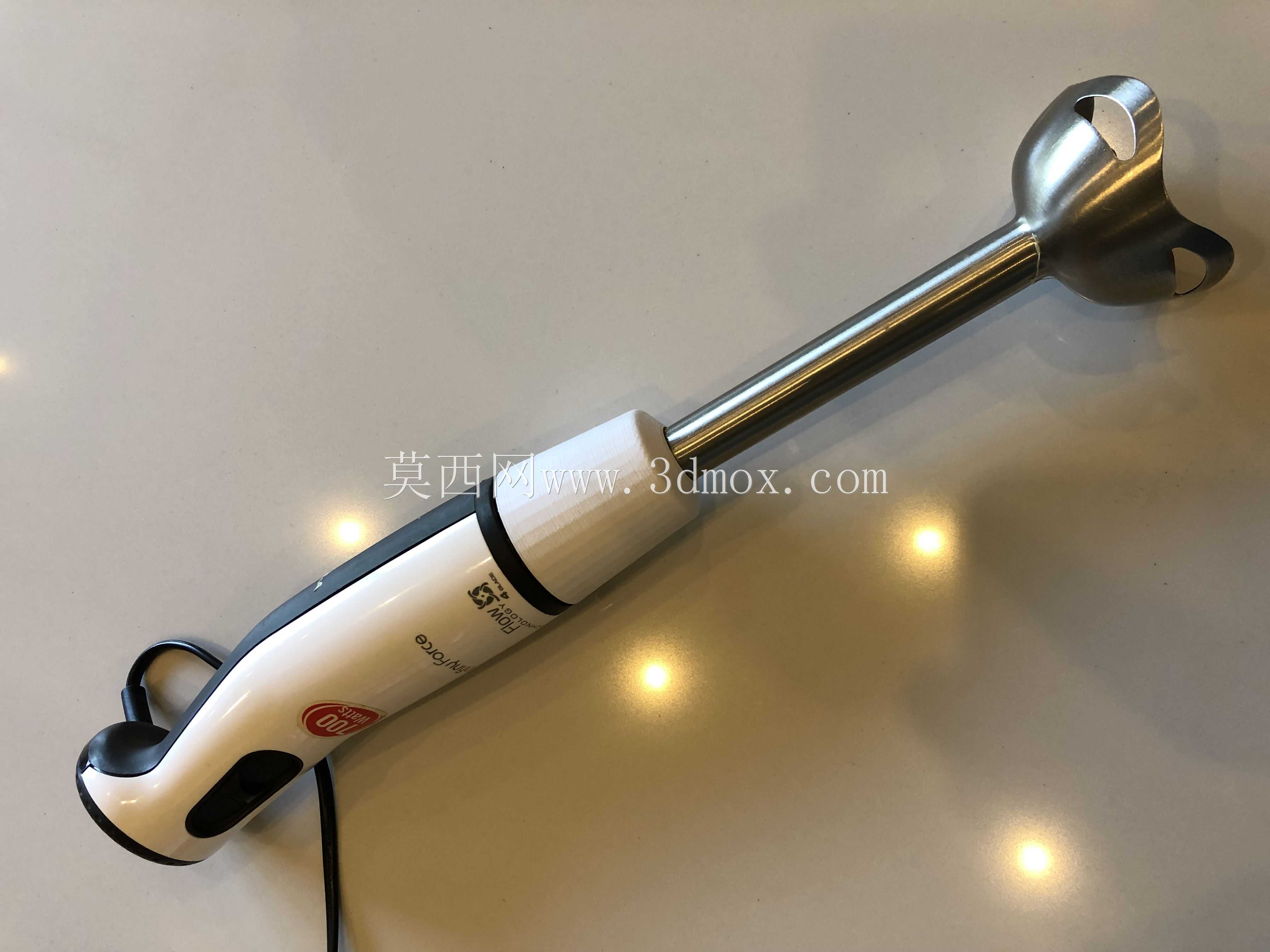

　　日常餐饮加工场景里，手持浸入式搅拌机是后厨、小型食品加工点位常用的食材处理设备，这类设备依靠长杆伸入容器内完成蛋液打发、酱料均质、浓汤搅碎等作业，作业时手持端需要持续承受电机振动、食材反作用力，尤其是手柄与金属杆衔接的水平面位置，长期受交变载荷作用容易出现断裂失效，直接导致整台设备无法使用。本次设计的维修替换结构，针对DD860型号手持搅拌机的断裂位置做适配性修复，不需要更换整台设备，仅替换断裂的衔接段即可恢复设备全部功能。从实际使用场景出发，这类手持搅拌机的作业环境多为潮湿、带食材腐蚀的工况，维修件的材料选型优先考虑耐水、耐日常食材酸碱的特性，同时要兼顾足够的结构强度，匹配原机的振动工况，避免替换后短时间内再次出现断裂问题。

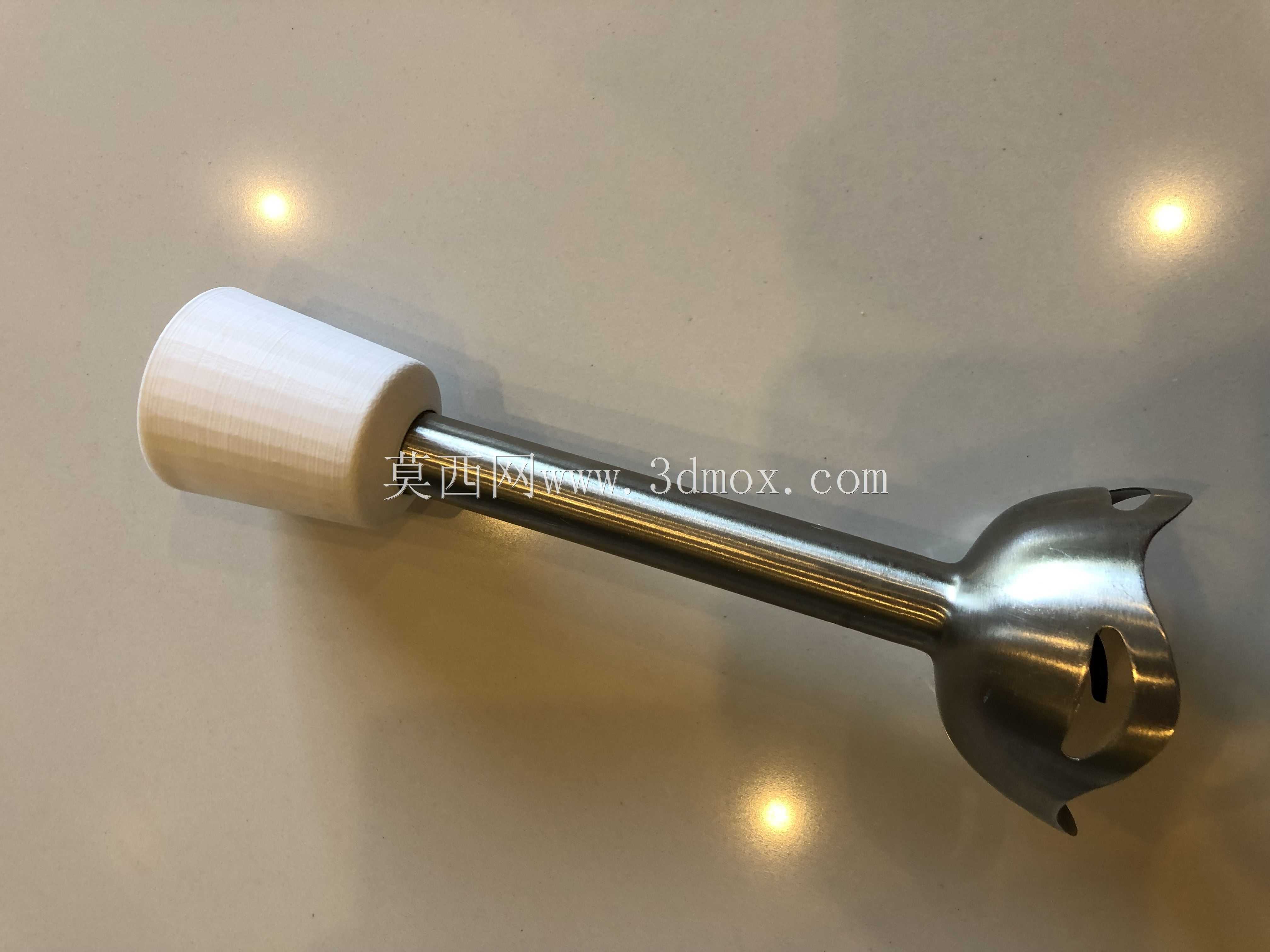

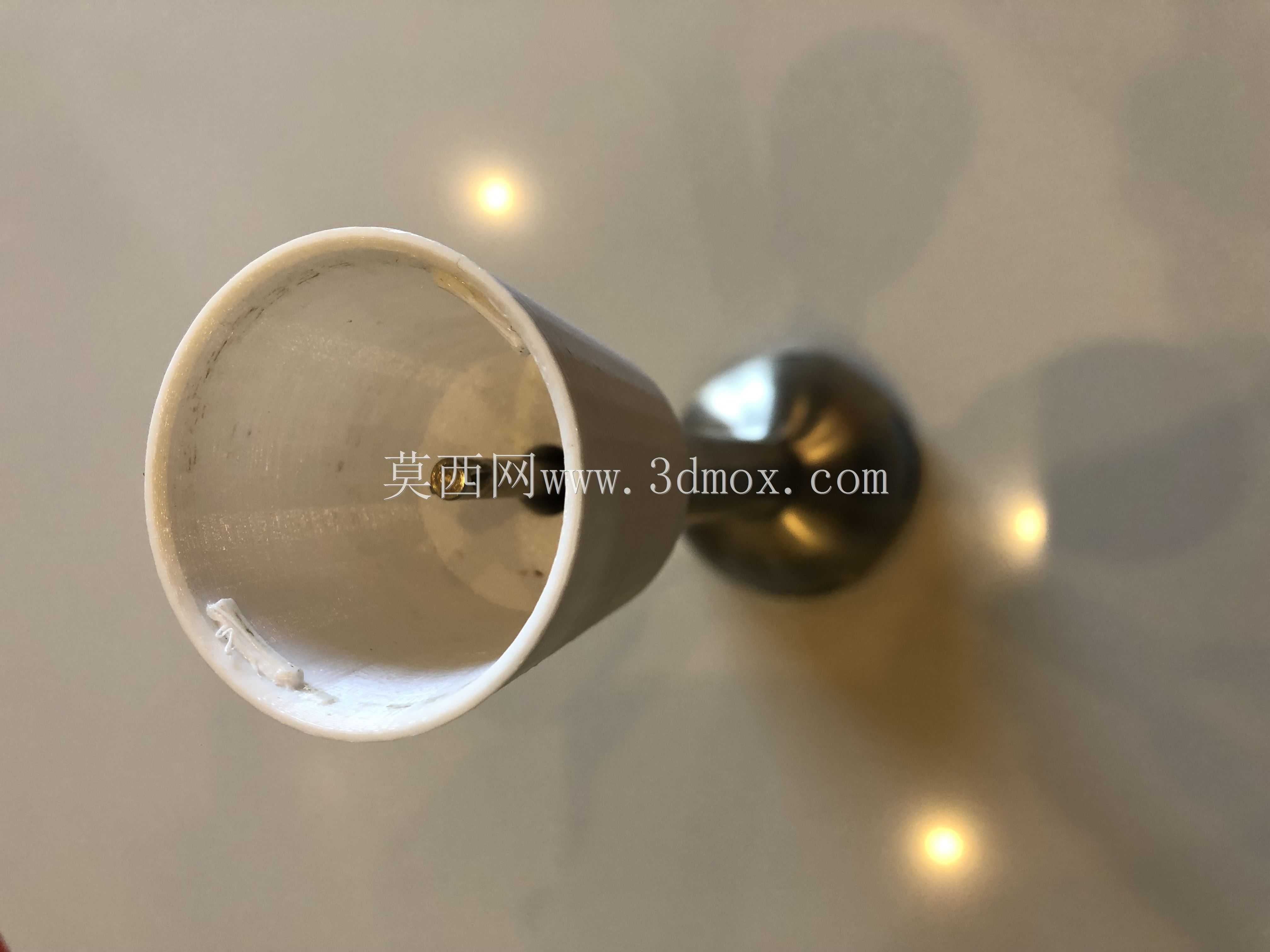

　　设计过程中首先对原机断裂位置做尺寸测绘，明确金属搅拌杆的插入深度、手柄端的卡扣配合尺寸、握持段的弧度衔接要求，保证替换件安装后和原机外观弧度完全贴合，不会出现凸起硌手、衔接缝隙过大的问题。安装边界上，替换件的内孔尺寸严格匹配原金属杆的外径，做0.1mm的过盈配合设计，同时预留原机走线的空腔，保证设备内部的供电线路可以顺畅穿过，不会出现压线、线路弯折角度过大的问题；和手持手柄端的配合位置，完全复刻原机的卡扣卡槽结构，不需要额外做粘接或者螺丝固定，对准位置按压即可完成装配，普通用户不需要专业工具就能完成更换作业。功能特性上，替换件的壁厚做了针对性优化，原机断裂位置的壁厚仅1.2mm，长期受交变载荷容易出现应力集中断裂，

　　本次设计将受力核心区的壁厚提升至2.5mm，同时在衔接转角位置做R3的圆角过渡，消除应力集中点，材料选用PETG制作，相比原机的ABS材料，PETG的抗冲击韧性更好，耐水耐油脂腐蚀的性能更优，完全适配厨房的作业环境。从结构受力角度分析，手持搅拌机作业时，电机输出的扭矩通过金属杆传递到前端刀片，手柄握持位置会给杆体一个反向的支撑力，两个力的交汇点正好是原机断裂的水平面位置，设计时在这个受力交汇点做了环形加强筋结构，加强筋宽度3mm，高度1.5mm，环绕整个衔接段布置，既不会增加过多的重量导致手持端重心偏移，又能大幅提升该位置的抗扭、抗弯载荷能力。实际测试验证中，装配该维修件后的搅拌机，连续完成20批次的酱料搅拌作业，

　　每次作业时长3分钟，间隔1分钟，衔接位置没有出现松动、形变、裂纹的问题，握持手感和原机一致，没有因为替换件的重量变化导致操作疲劳。外形尺寸上，替换件的总长度为42mm，最大外径32mm，和原机衔接段的外形尺寸完全一致，安装后不会突出原机的外壳轮廓，设备可以正常放入原配套的收纳支架，不需要额外调整收纳空间。针对日常使用中容易出现的液体渗入问题，替换件和金属杆、手柄的配合位置都做了密封槽设计，可以加装1mm直径的硅胶密封圈，避免食材汤汁、清洗用水渗入设备内部损坏电机，提升维修后设备的使用寿命。不同于整台更换设备的方案，这类维修替换结构的设计核心是在不改动原机其他部件的前提下，用最低的成本恢复设备的全部功能，设计过程中不需要改动原机的电机参数、刀片结构、握持外形，仅针对失效的薄弱位置做结构强化，既保留了原机的操作手感，又解决了原机的结构缺陷，对于小型餐饮门店、家庭用户来说，这种维修方案的成本仅为更换整机的二十分之一，具备很高的实用价值。在建模过程中，所有配合尺寸都按照实际测绘的尺寸做公差标注，3D打印制作时不需要做后期打磨修整，打印完成后去除支撑即可直接装配，适配普通FDM打印机的加工精度，不需要工业级打印设备就能制作，普通用户也可以自行打印完成维修。
