带盖三进线电缆电气接线盒结构设计

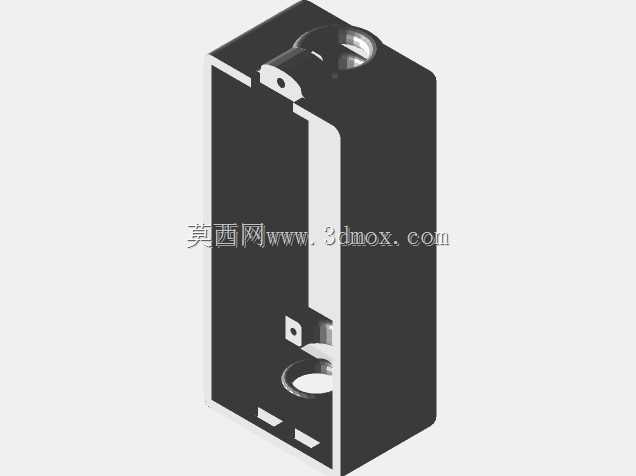

　　在低压布线、小型设备电控改造、户外弱电分支、3D打印定制工装布线场景里，这类小尺寸带盖接线盒的使用频率一直很高，很多现场布线作业里，现成的标准接线盒要么进线孔位不匹配，要么内部空间冗余过大占用安装位置，要么固定结构没法适配特定线径的电缆，定制化的小尺寸接线盒刚好能填补这类场景的使用空白。这款接线盒的整体外形尺寸控制在72mm×30mm×23mm，属于紧凑型明装接线部件，安装时不需要在墙面或设备面板上开深槽，仅需要对应盒体上的固定耳位预留两个安装孔位即可完成固定，整体突出安装面的高度不到25mm，不会和周边的管线、设备外壳产生干涉，适合在空间局促的电控箱内部、小型自动化设备的机架走线槽旁、户外景观灯的杆体内部这类狭窄安装位使用。

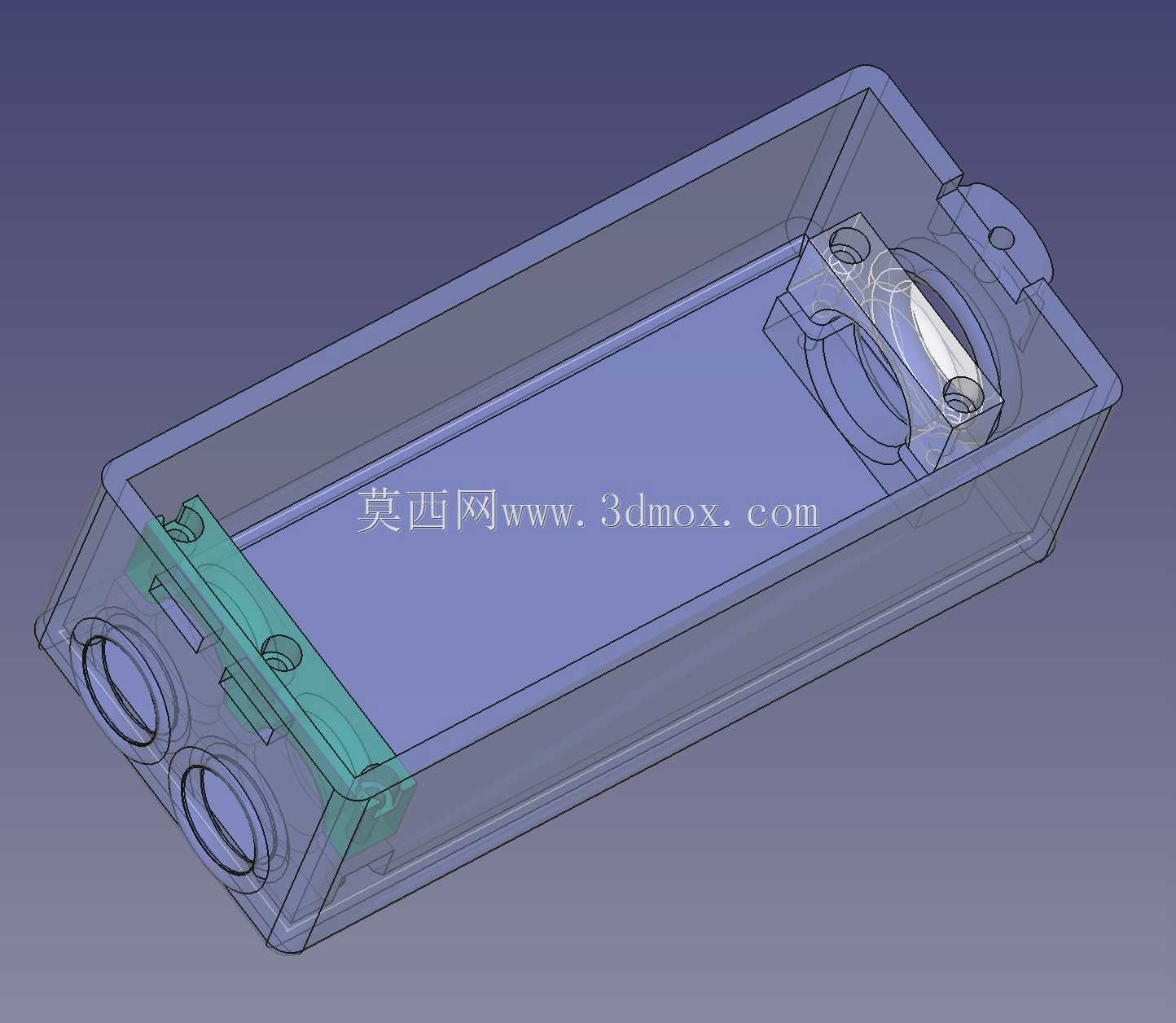

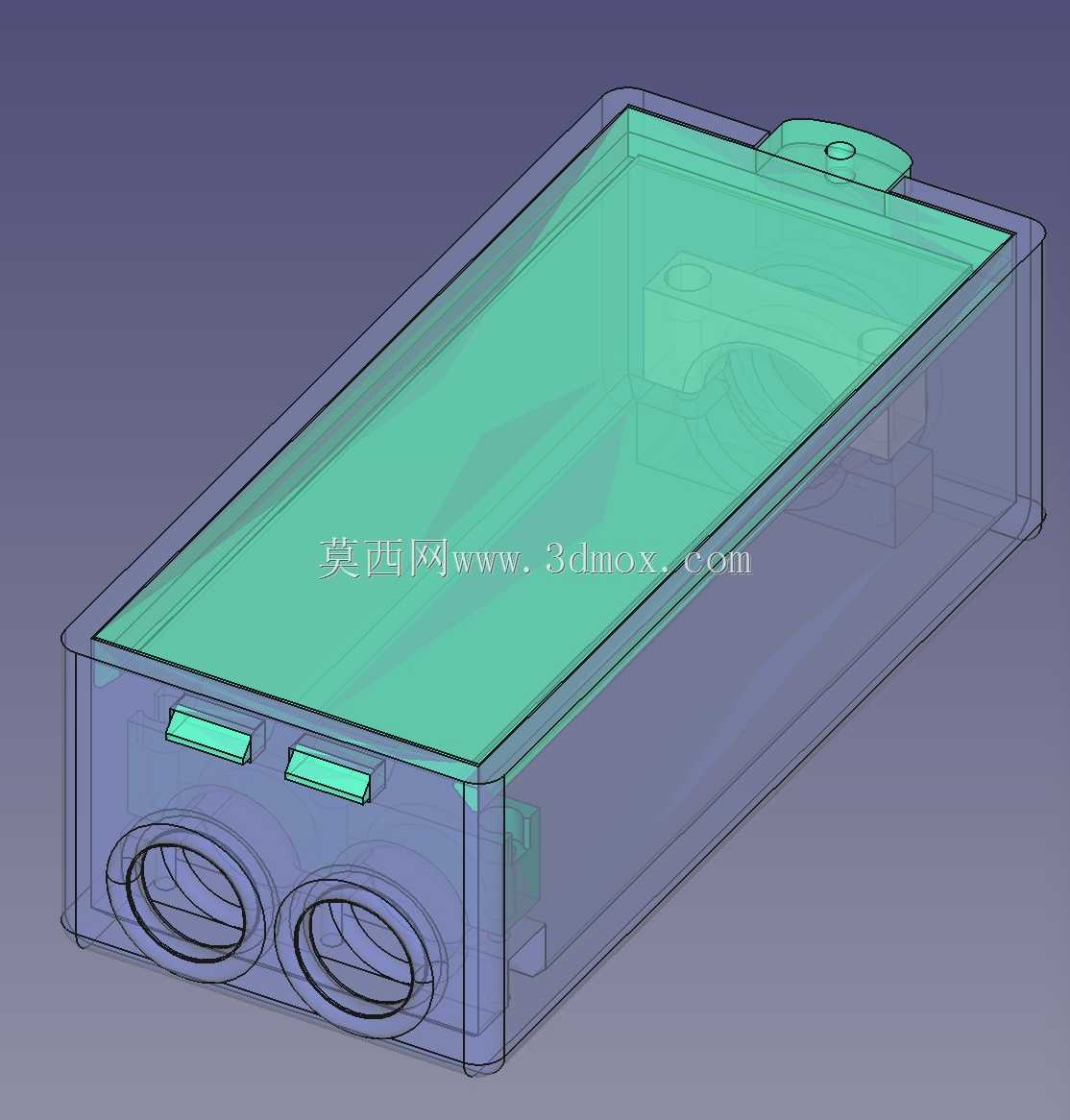

　　从功能设计上看，盒体侧面预留了三个圆形进线孔位，专门适配3线p+N+G规格的电缆，可兼容2.5mm²与1.5mm²两种常见的低压布线线径，电缆穿入盒体后，不需要额外加装线卡，依靠盒体内部预设的附加卡位结构配合螺丝锁紧，就能把电缆外护套牢牢压在盒体的进线端位置，避免布线拉扯时线缆内部的线芯受力松脱，也能防止外部的灰尘、溅水顺着线缆外皮的缝隙渗入盒体内部。盒盖和盒体的配合结构做了限位设计，盖合时不需要反复对位，侧边的卡扣能先完成预固定，再通过盒体端部的一颗锁紧螺丝完成最终紧固，既保证了盒盖和盒体贴合的紧密性，后期检修拆线时也只需要拧下一颗螺丝就能打开盒盖，不需要拆解整个盒体的安装固定结构，现场维护的效率更高。

　　设计时特意把盒体的内部走线空间做了分区，三个进线端的线缆进入盒体后，各自有独立的走线槽位，不会在盒内出现线缆交叉堆叠的情况，接线完成后相线、零线、地线的接头位置互相错开，避免了接头绝缘层破损后出现短路的风险，盒盖的内表面还做了多条加强筋，既提升了薄壳结构的整体抗形变能力，也能在盒盖盖合后轻轻压住内部的线缆接头，避免设备运行时的震动导致接头松脱。和常见的通用型接线盒不同，这款结构没有预留多余的进线敲落孔，所有孔位都是对应实际使用的线缆数量开设，省去了现场开孔的工序，也避免了多余开孔带来的防护等级下降问题，盒体边缘的合模缝位置做了窄边止口设计，盖合后止口互相嵌合，能阻挡大部分的飞溅水滴与浮尘进入，适合在干燥或者有少量溅水的室内、

　　半户外场景使用。在三维建模阶段，这类薄壁结构的壁厚做了均匀化处理，整体壁厚保持一致，不管是采用3D打印制作小批量样件，还是后续开模做注塑量产，都不会出现壁厚不均导致的缩印、打印翘边问题，盒体上的所有棱角都做了小圆弧过渡，既避免了安装时划伤施工人员的手部，也能减少应力集中，提升盒体的抗冲击能力，即使安装在有轻微震动的设备上，也不会出现边角开裂的情况。实际选型使用时，只需要确认接入的电缆线径在适配范围内，安装面的平整性满足固定要求，就可以直接使用，不需要额外做结构修改，三个进线位的设计刚好对应单路输入双路输出或者三路同规格线缆汇接的布线需求，在小型传感器布线、低压LED灯具分线、小型电控模块的外接线缆转接场景里，这个尺寸的接线盒既能满足接线的空间需求，又不会占用过多的安装位置，比通用尺寸的接线盒适配性更强。
