箭杆羽毛粘贴用手动胶带裁切固定装置

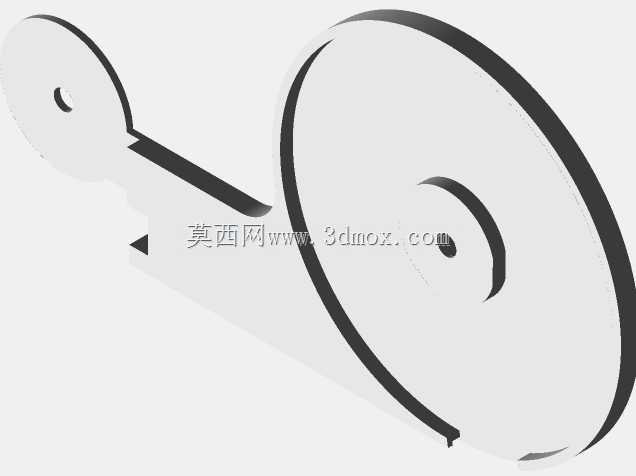

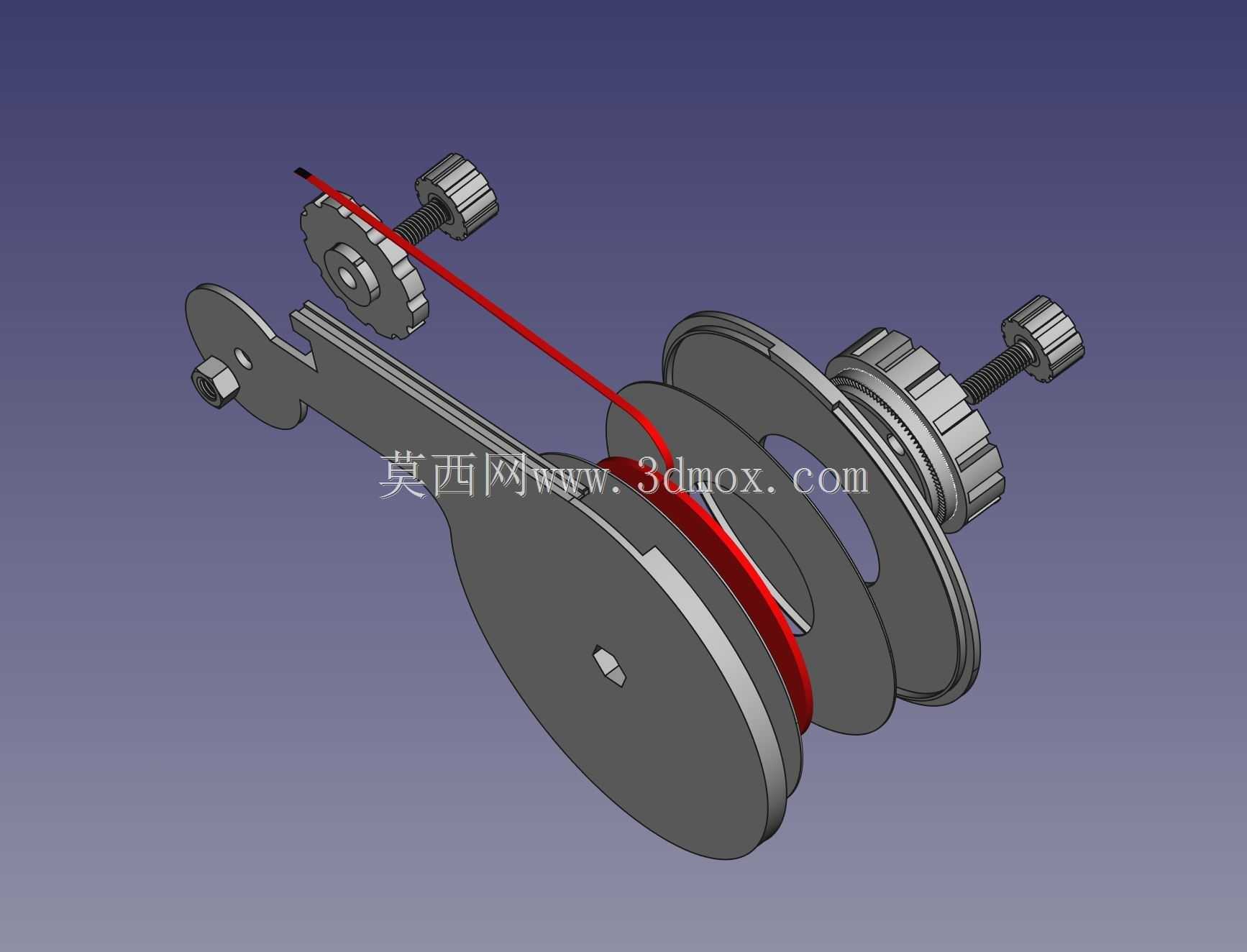

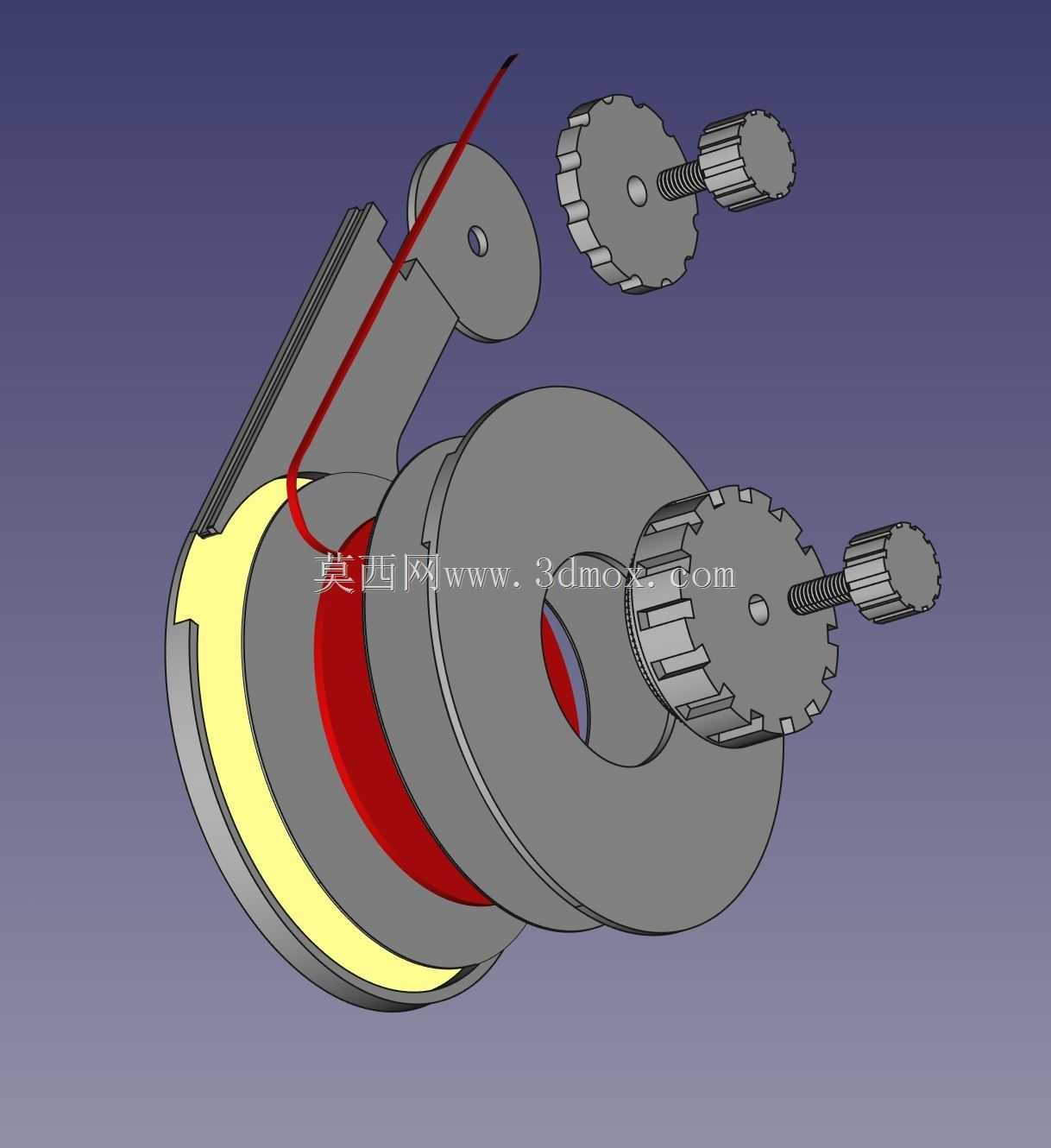

　　在射箭器材定制加工、箭杆羽毛粘贴的工位场景中，双面胶、羽粘胶带的取用一直是影响装配效率的细节痛点：常规商用胶带座多针对办公场景设计，无法适配箭杆加工时窄幅、高粘性胶带的张紧与快速裁切需求，操作时容易出现胶带褶皱、背衬剥离不顺、裁切长度不一致的问题，直接影响羽毛粘贴的同轴度与粘接强度。这款手动胶带分配装置正是针对箭杆粘羽工位的实际操作需求开发，整体采用分体式模块化结构，所有结构件均可通过熔融沉积成型工艺加工，无需额外开模，小批量定制场景下可快速调整尺寸适配不同宽度的胶带卷。装置核心由底座、把手、双卷轴组件、张紧调节旋钮、裁切导向结构五部分组成，底座采用大平面接触设计，可通过夹钳固定在常规工位桌边缘，安装时无需对桌面进行打孔改造，

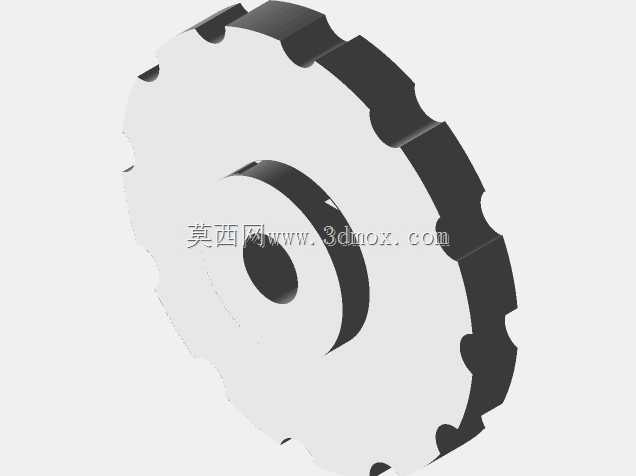

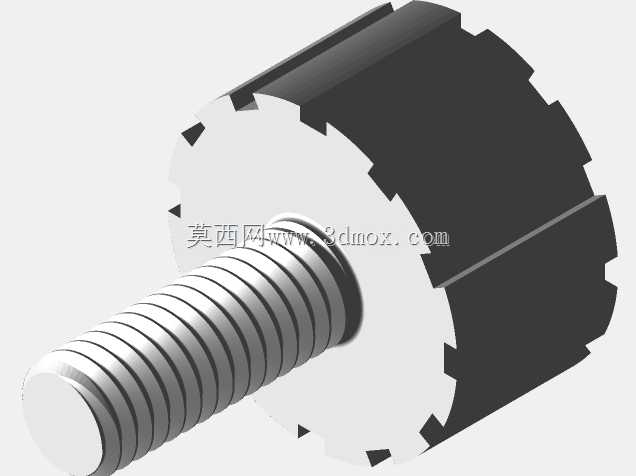

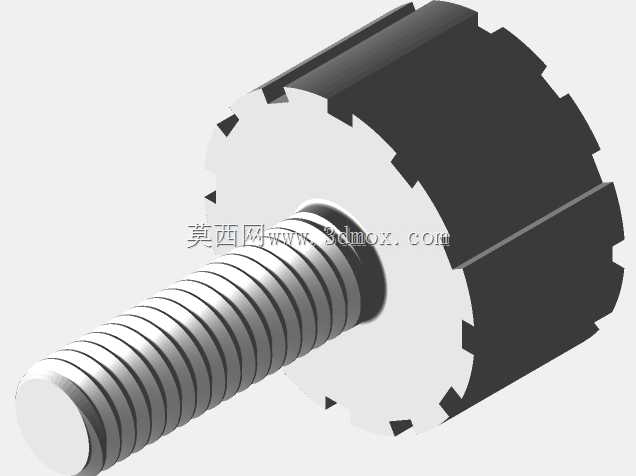

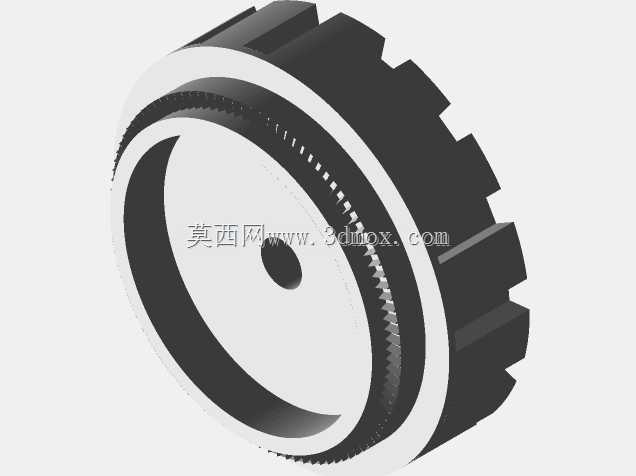

　　适配厚度15mm至45mm的常见工作台面板，整体安装边界控制在120mm×80mm×70mm范围内，不会占用过多工位操作空间，闲置时可直接收纳进工具抽屉。双卷轴的设计是这款装置的核心功能亮点，区别于常规单卷胶带座，两个独立卷轴可分别安装不同宽度的粘羽胶带与双面胶，切换使用时无需更换胶带卷，卷轴端部设置带滚花的调节旋钮，旋钮与卷轴采用螺纹配合，旋转旋钮即可调整卷轴护罩的压紧力，适配内径25mm至38mm的标准工业胶带卷，同时可根据胶带拉出的阻力调整阻尼，避免胶带卷惯性自转导致的胶带松脱、背衬缠绕问题。张紧通道的设计经过多轮迭代，胶带从卷轴引出后先经过弧形导向面，导向面的曲率半径经过反复验证，可避免高粘性胶带在弯折过程中出现褶皱，

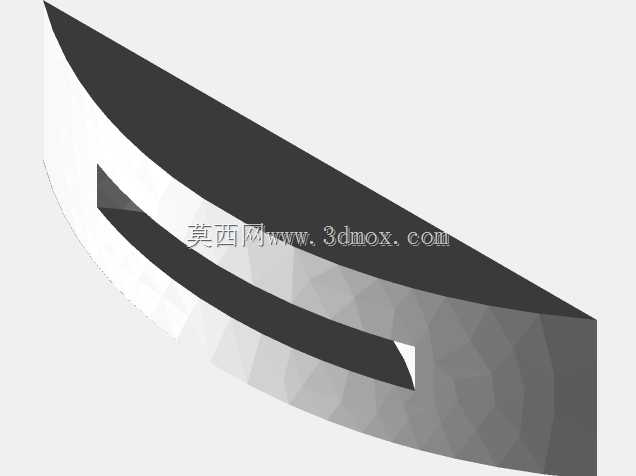

　　随后胶带穿过把手位置的通槽，通槽宽度比适配的最宽胶带大2mm，既可以限制胶带的横向偏移，又不会因间隙过小刮蹭胶带背胶。裁切导向结构位于装置前端，采用带锯齿的金属裁切刃，刃口角度设置为30度，既保证裁切时的锋利度，又不会因刃口过尖造成操作划伤，裁切时只需将胶带拉至所需长度，向下按压即可沿导向边完成整齐裁切，裁切后的胶带端部会被前端的定位挡片托住，下次取用时可直接捏住端部拉出，无需反复抠找胶带头。实际装配过程中，卷轴与护罩的配合间隙控制在0.2mm，既保证护罩可随胶带卷顺畅转动，又不会出现径向窜动，连接螺栓采用标准M3规格，日常维护更换零件时无需特殊工具，直接用常规内六角扳手即可完成拆装。针对粘羽操作的特殊需求，

　　装置的胶带引出高度与工位操作时的手部高度齐平，操作人员在粘贴羽毛时，可单手完成胶带拉出、裁切、粘贴的全套动作，另一只手可同时固定箭杆位置，无需反复起身调整胶带位置，相比常规商用胶带座，单支箭杆的粘羽操作时间可缩短近三分之一，同时可避免胶带粘贴时出现的歪斜、气泡问题。装置的所有受力部位均做了加厚处理，卷轴与底座的连接位置设置加强筋，长期反复使用不会出现卷轴变形、断裂的问题，针对不同材质的加工耗材，可通过调整调节旋钮的阻尼大小，适配PLA、PETG等不同耗材打印的结构件的强度特性，即使在车间工位的多尘环境下使用，只需定期清理卷轴位置的胶渍即可保证转动顺畅，无需复杂的维护保养。
