家用洗衣机进水排水软管快装锁紧卡箍结构

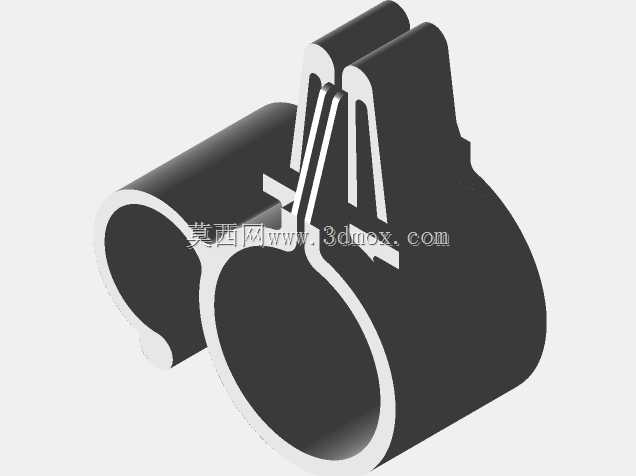

　　在家用电器的管路连接场景里，洗衣机的进排水管路长期处于带压输水、频繁振动、潮湿腐蚀的工作环境，软管和硬接头的连接可靠性直接决定了整机的使用安全，一旦出现松脱渗漏，轻则造成地面泡水，重则侵蚀柜体、引发电路安全隐患，这类管路紧固零件的设计细节，往往是很多家电结构设计新人容易忽略的部分。这款卡箍结构采用了一体卡扣式的设计逻辑，区别于传统的喉箍需要螺丝刀拧紧、弹簧卡箍需要专用钳具撑开的安装方式，它的安装不需要额外工具，只需要将软管套入对应接头后，把卡箍沿径向推至接头卡位位置，两侧的弹性卡扣就会自动收拢抱紧软管外壁，单人徒手就能完成装配，非常适合家电量产线上的快速装配工序，能有效压缩单台产品的装配工时。从结构细节来看，

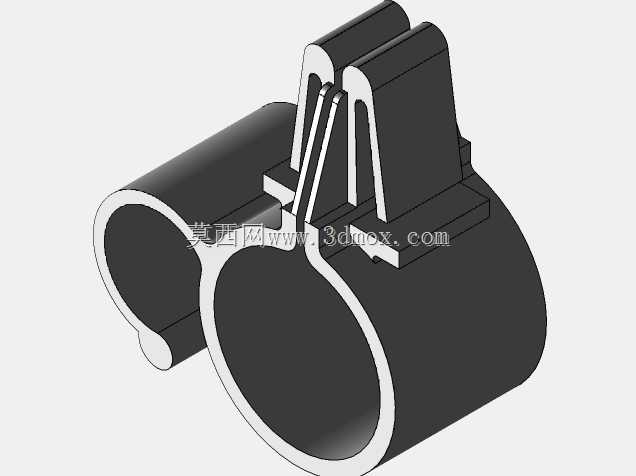

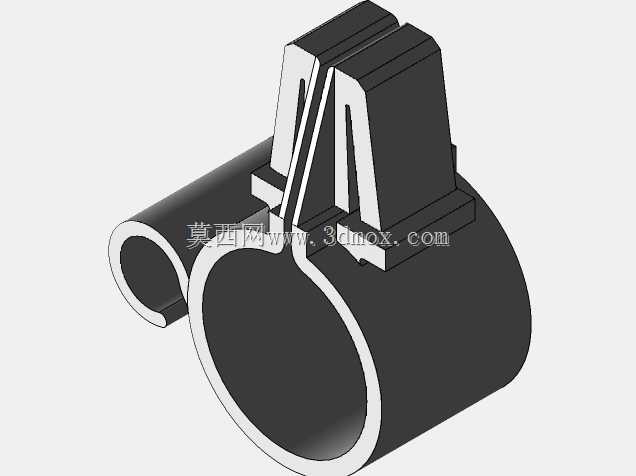

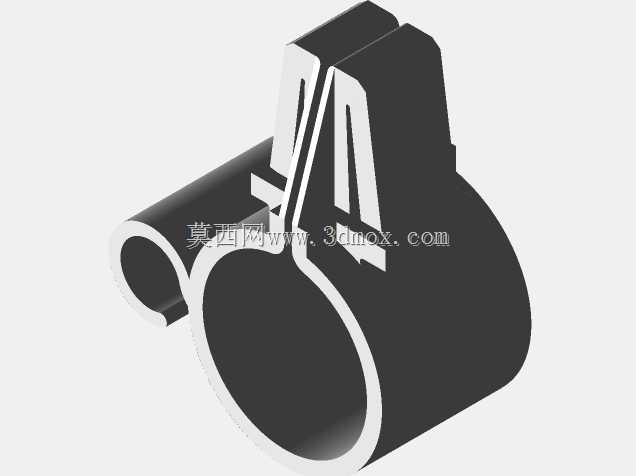

　　卡箍的抱紧环采用了变厚度的截面设计，和软管接触的内环面做了微圆弧过渡，避免尖锐棱边在长期抱紧过程中割伤软管外壁造成老化开裂；顶部的人字弹性臂是整个结构的核心受力部件，初始设计时臂厚偏薄，实际装配测试中发现锁紧力不足，通水带压时容易出现松脱滑移，后续迭代中适当增加了臂厚，同时调整了人字臂的开合角度，让卡扣在锁紧状态下能保持足够的径向抱紧力，同时不会因为硬度过高导致安装时需要过大的按压力，兼顾装配手感和锁紧可靠性。卡箍底部的方形定位座做了加厚处理，这个位置是卡箍和接头定位槽配合的卡位结构，加厚之后能减少装配和长期使用过程中的结构扭曲变形，避免卡箍因为定位失效出现周向转动，导致抱紧位置偏移。考虑到实际使用中软管会因为洗衣机运行时的振动、

　　水压波动产生小幅的轴向窜动，卡箍的内环还做了三道微凸的防滑筋，抱紧时筋条会轻微嵌入软管外壁的橡胶层，进一步提升轴向防滑脱能力，不会因为长期振动出现位置滑移。安装边界上，这款卡箍适配常规家用洗衣机的标准口径波纹软管，对应的硬接头外径适配范围覆盖市面上绝大多数主流洗衣机的进排水接头尺寸，卡箍自身的径向安装空间只需要比软管外径大12mm左右，轴向安装宽度仅18mm，不会占用过多的机身内部管路排布空间，对于洗衣机内部紧凑的管路布局非常友好。在实际测试验证中，这款卡箍经过1000次通水泄压循环、连续72小时带压保水测试、模拟整机运输的振动测试后，都没有出现松脱、渗漏、结构开裂的问题，相比传统的喉箍，它没有外露的螺丝结构，

　　不会在装配过程中刮伤周边的管线或者机身壳体，也不会因为螺丝锈蚀导致后期维护时无法拆卸；相比普通的弹簧卡箍，它的拆装重复利用率更高，用户自行更换软管时不需要专用工具就能完成拆装，后期维护的便利性更好。设计过程中还特意在卡扣的开合位置做了小的倒角导向，安装时不需要完全对准位置，只要大致推到卡位区域，卡扣就能顺着导向斜面滑入锁紧位置，降低了线上装配的对位难度，也减少了因为装配不到位导致的后期渗漏售后问题。另外，卡箍的材质选用常规的改性PP材质就能满足强度要求，开模后可以一模多腔注塑生产，单件成本远低于金属喉箍或者不锈钢弹簧卡箍，非常适合家电类大规模量产的成本控制需求，同时塑料材质的耐水耐锈蚀性能更好，在洗衣机底部长期潮湿的环境里不会出现锈蚀污染的问题。
