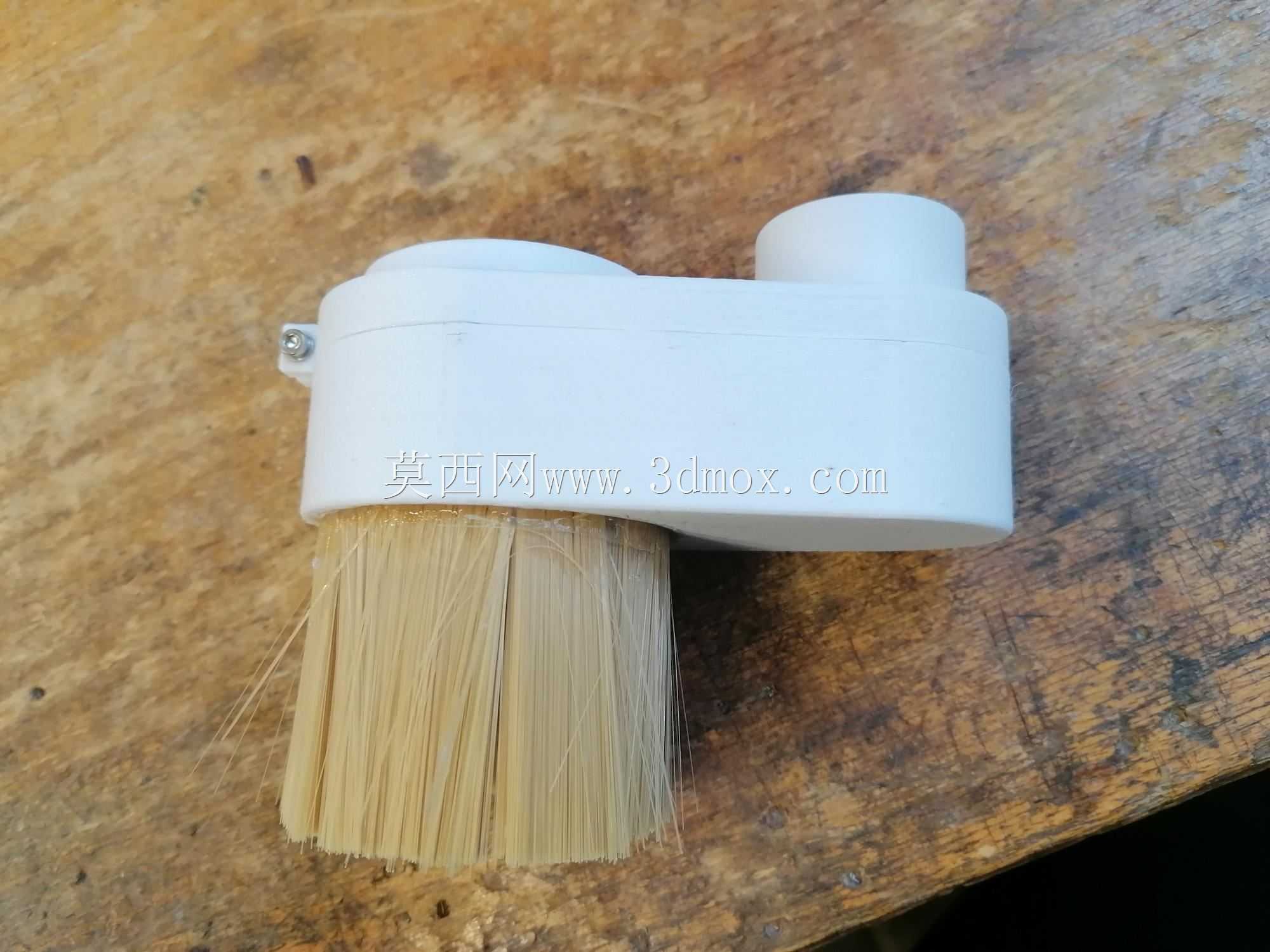

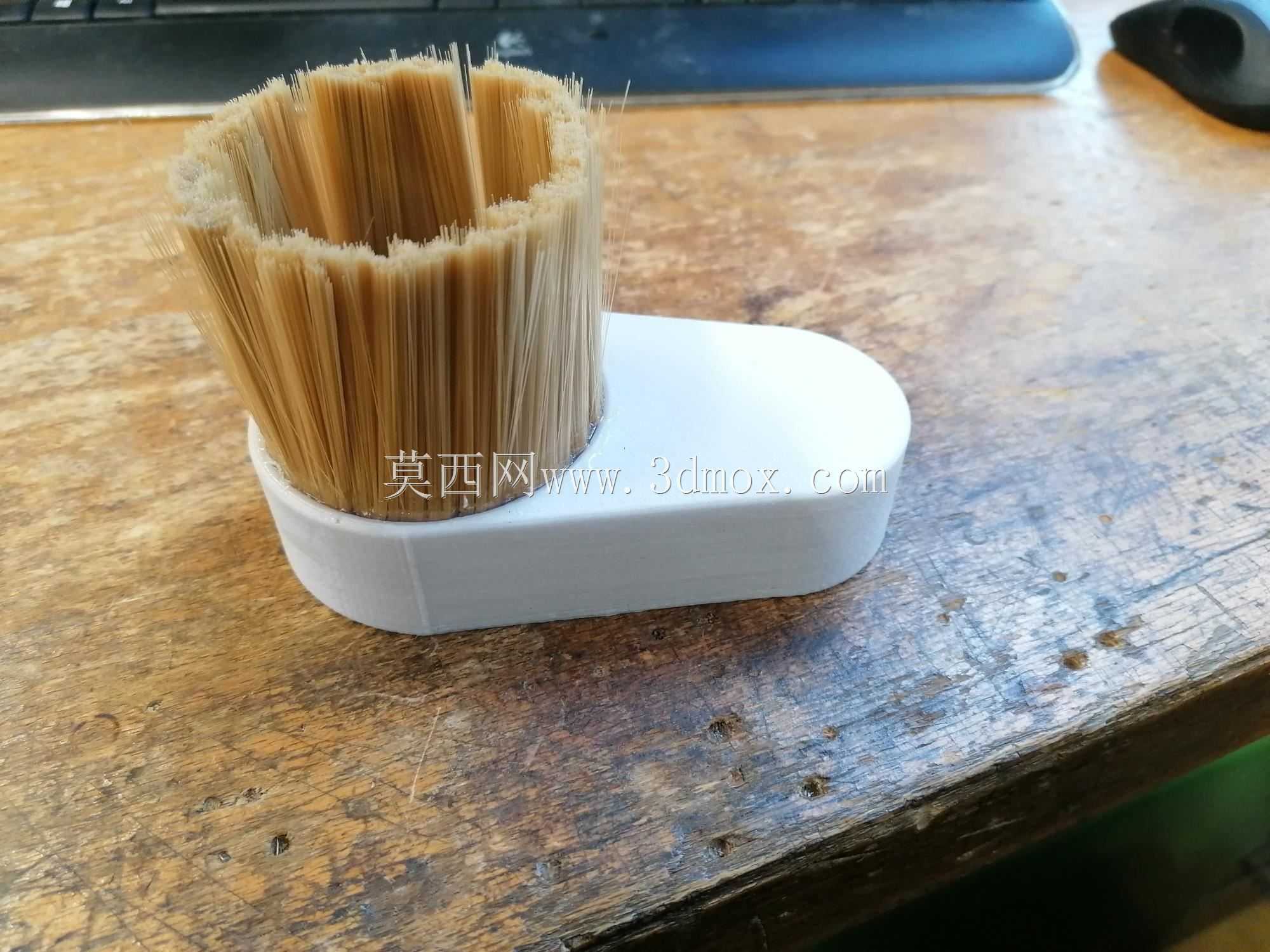

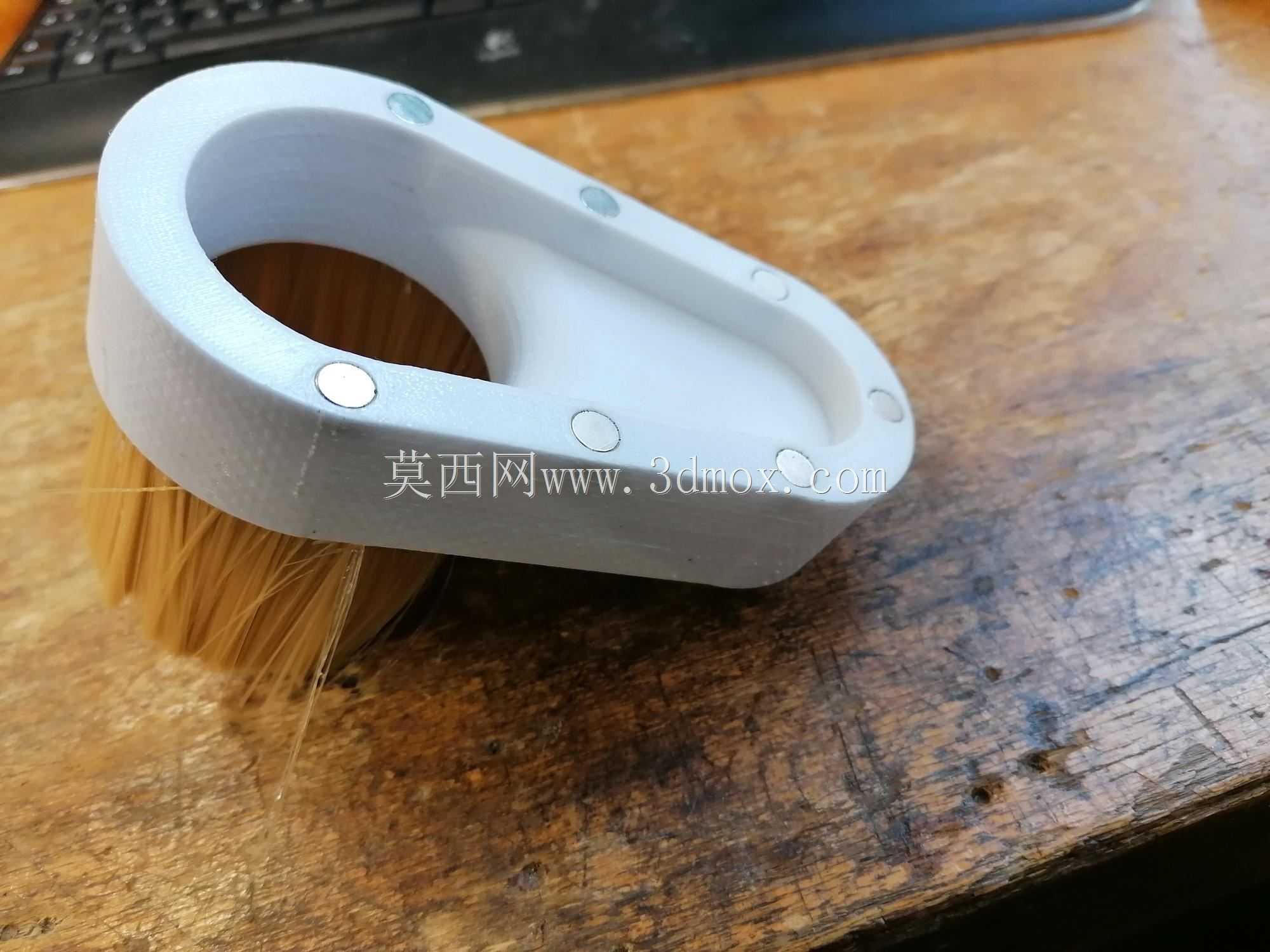

1.5KW数控CNC主轴吸尘连接座结构

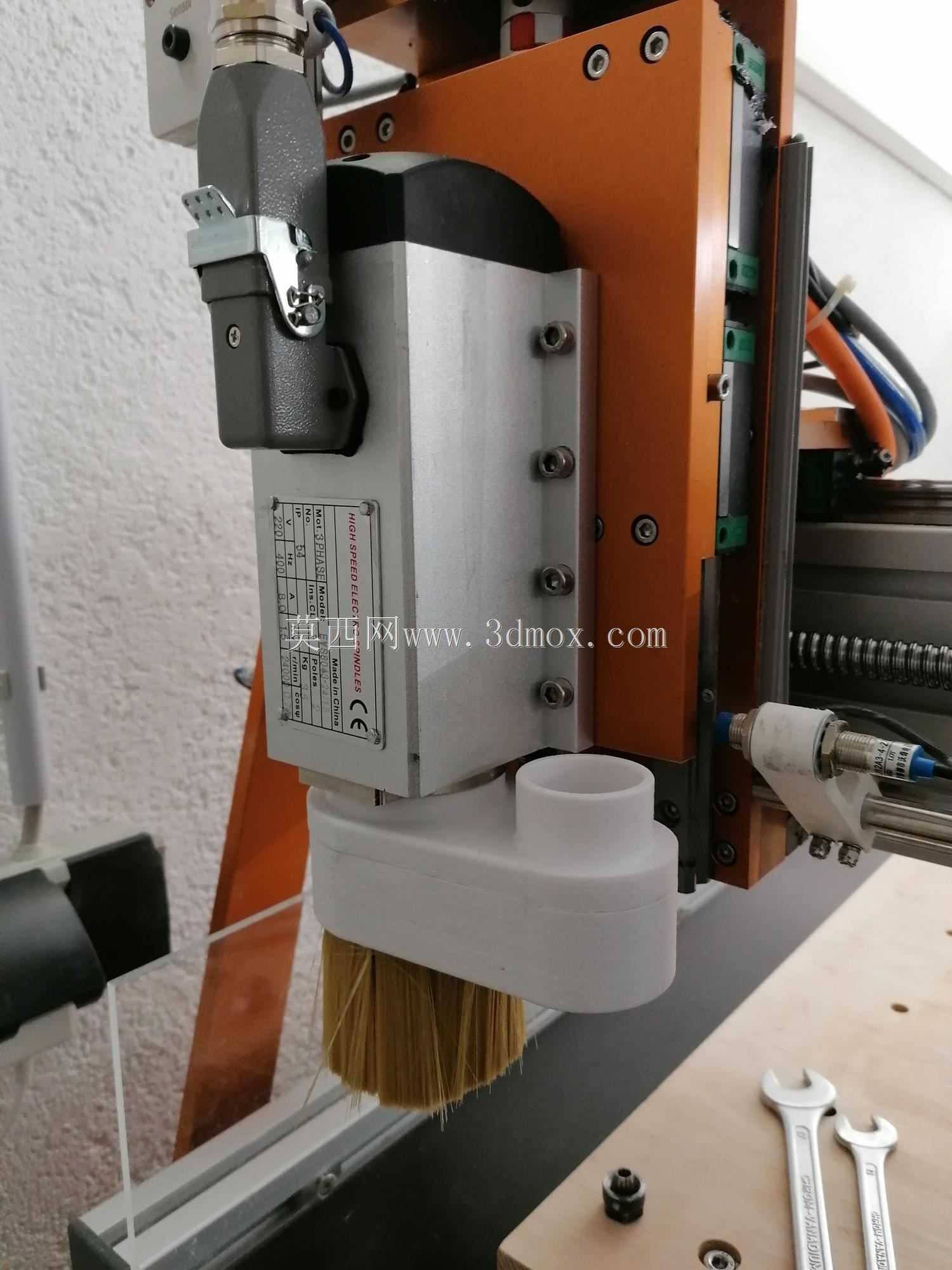

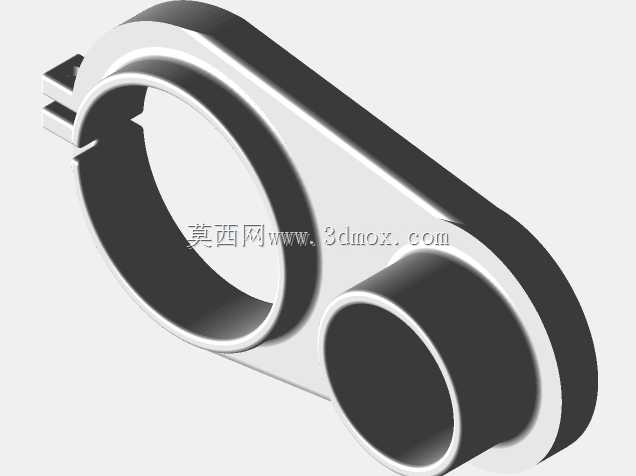

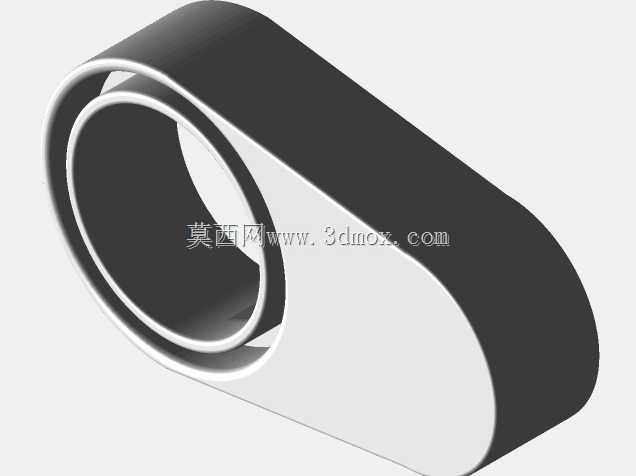

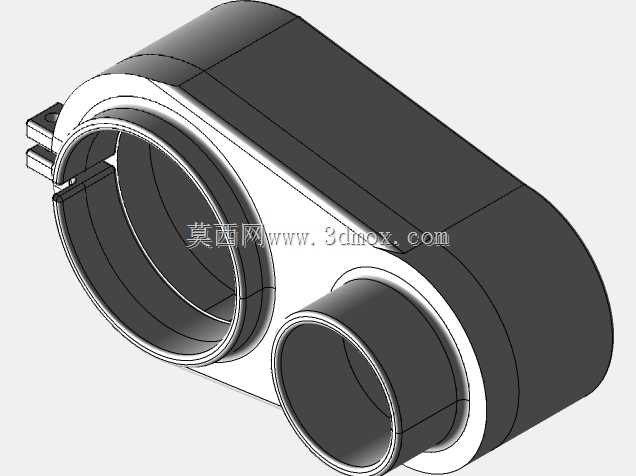

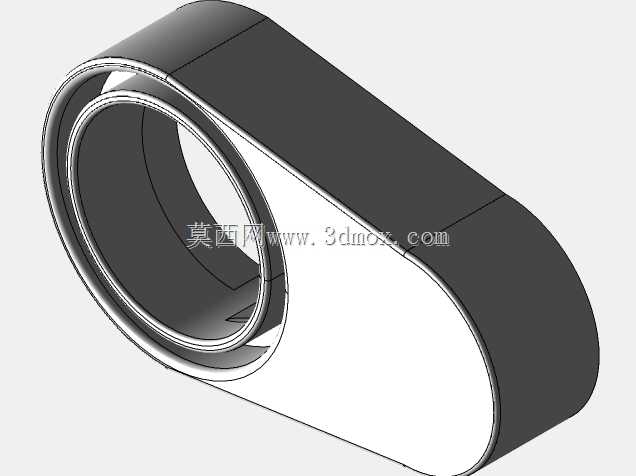

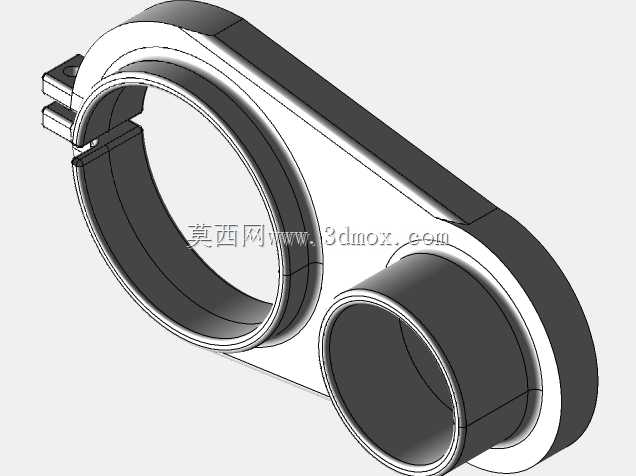

　　在中小型数控雕刻、铣削加工场景里，1.5KW风冷主轴是桌面级CNC设备的核心动力输出部件，这类主轴在加工木材、工程塑料、碳纤维板材时会产生大量细碎切屑与粉尘，若没有适配的吸尘结构，切屑容易缠绕主轴刀具、堆积在加工台面，甚至进入主轴轴承缝隙加速部件磨损，同时飘散的粉尘也会影响车间作业环境，因此适配主轴的吸尘连接构件是这类加工设备必不可少的配套结构。这款连接座采用双筒偏心布局设计，大直径筒腔直接套设在主轴外侧，与主轴外壁形成环形的吸尘流道，小直径筒腔作为吸尘管路的对接接口，可直接匹配常规工业吸尘软管的口径，整个结构通过侧边的固定卡位与主轴安装座锁紧，不需要额外在主轴本体上打孔改造，避免破坏主轴的动平衡精度。从结构设计逻辑来看，

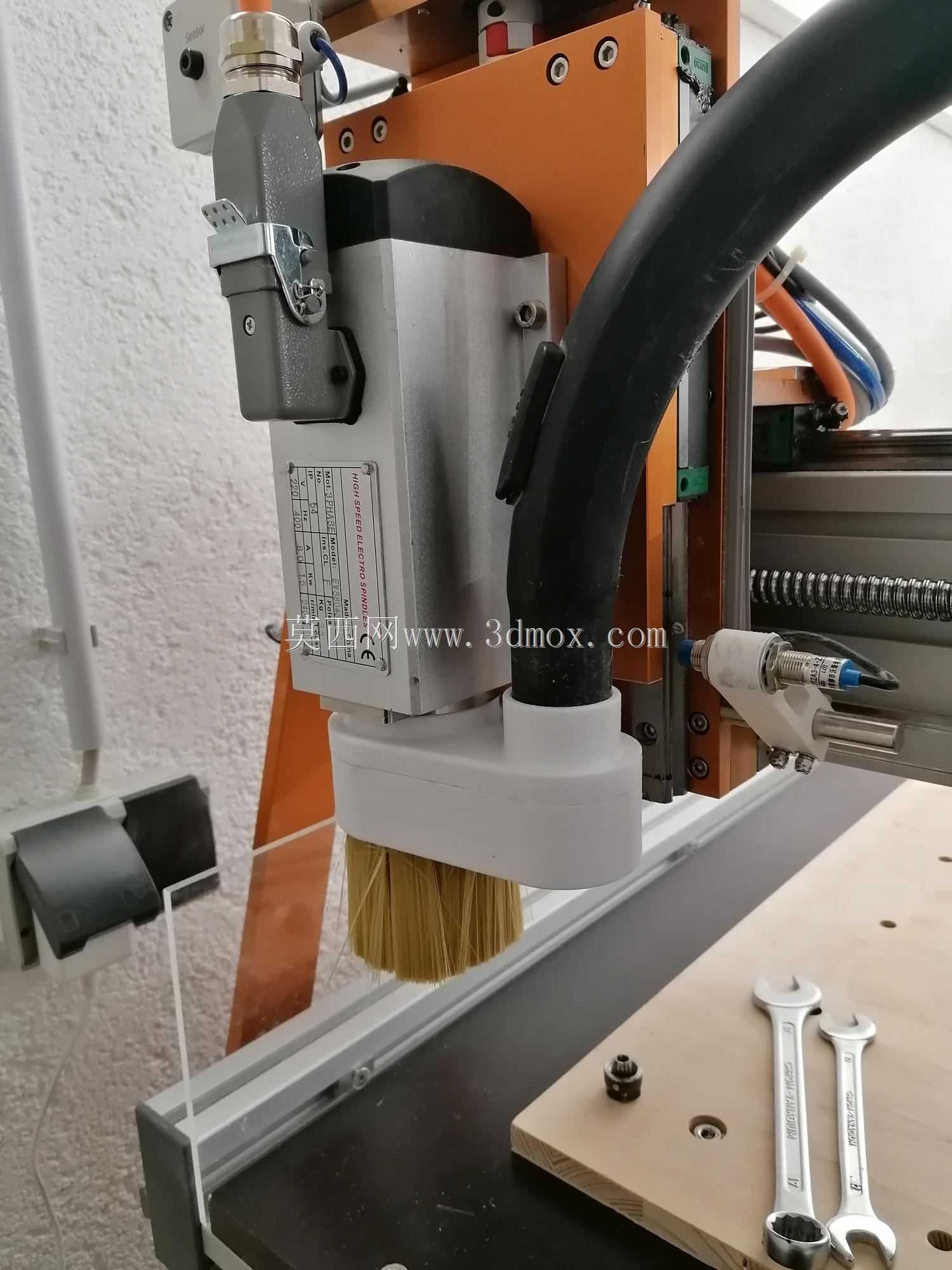

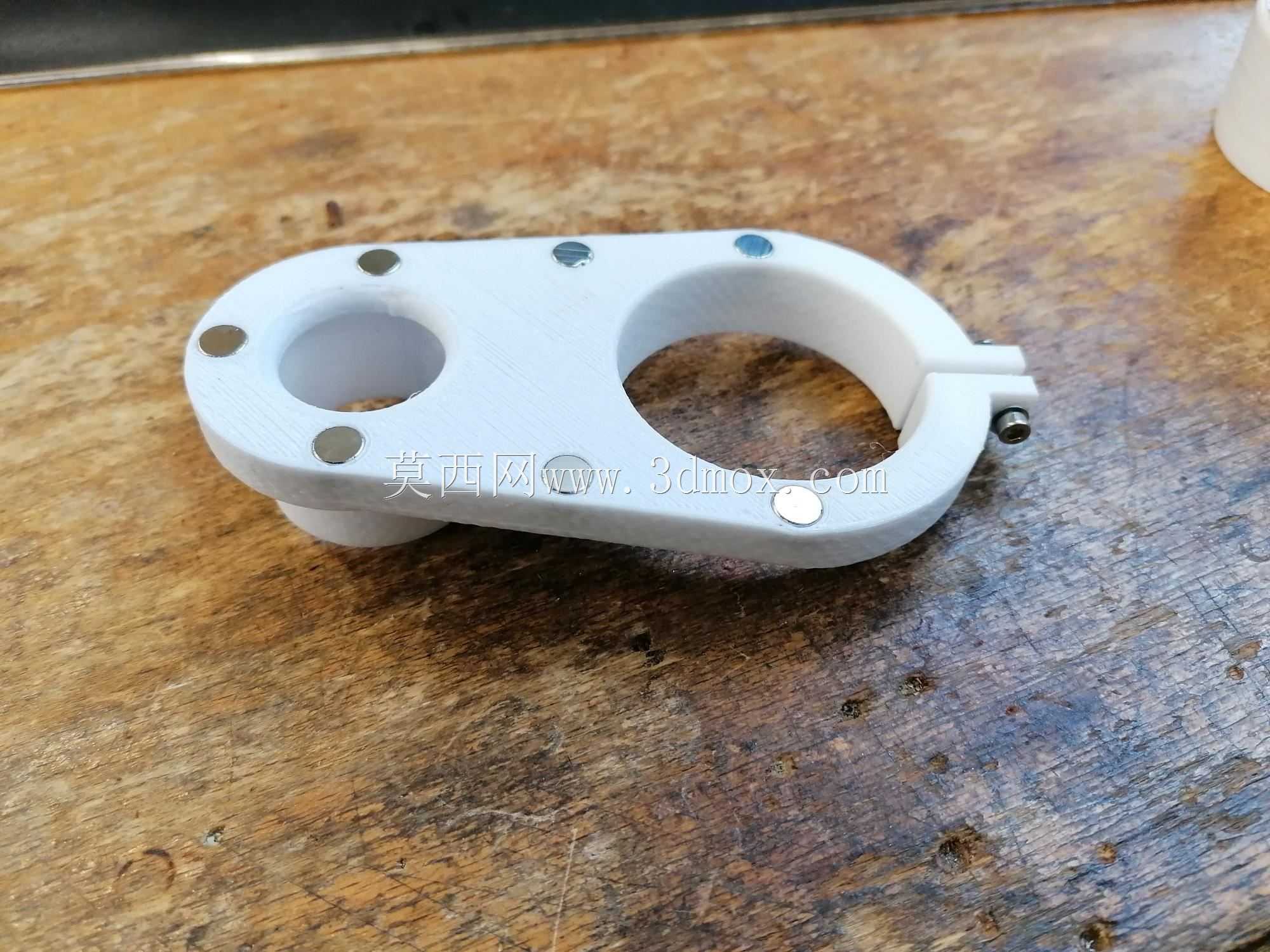

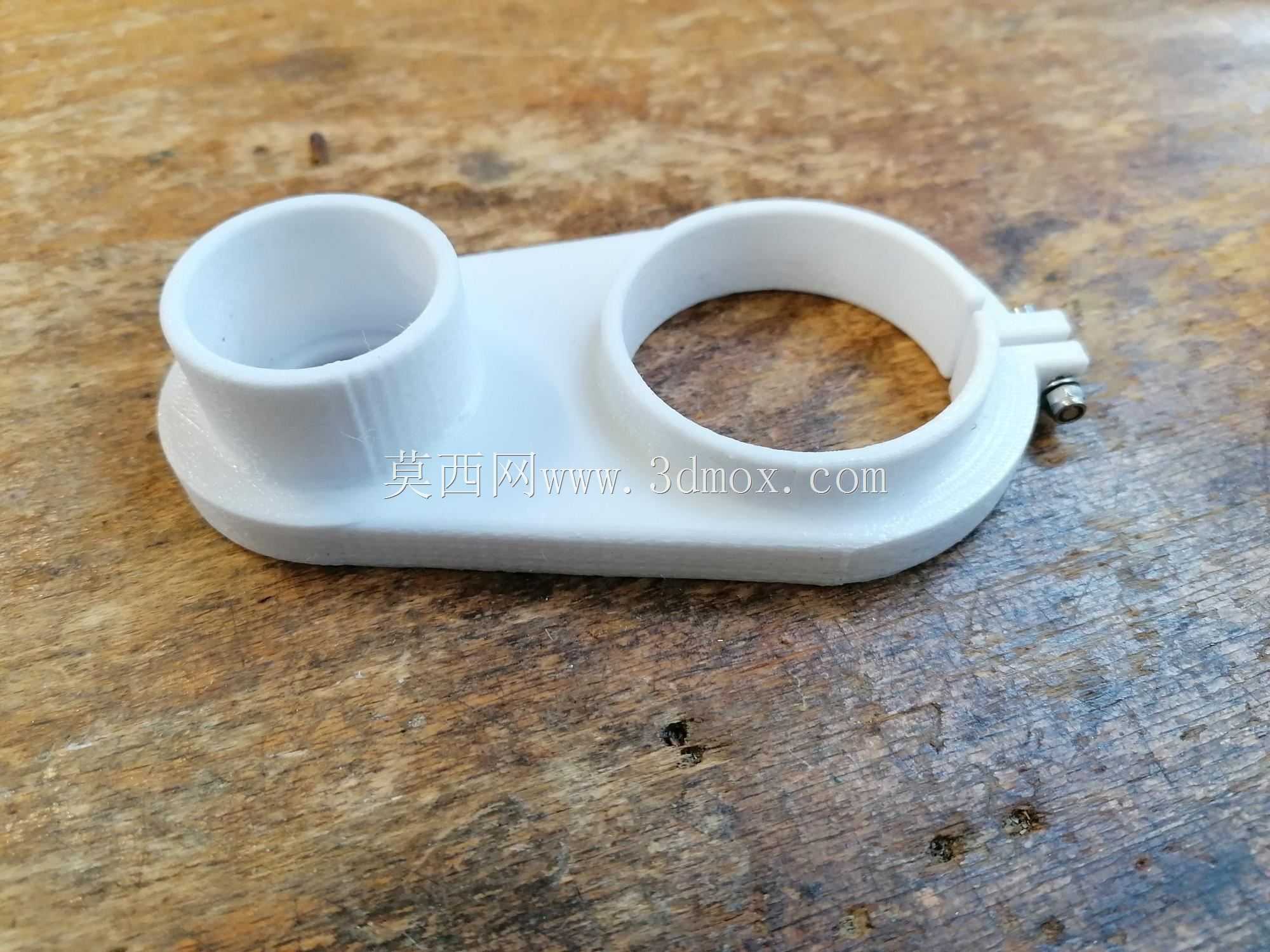

　　双筒的衔接位置做了平滑的弧面过渡，没有直角死角，能减少吸尘过程中的风阻，避免切屑在腔体内堆积堵塞；筒壁厚度均匀，兼顾结构强度与轻量化需求，采用3D打印加工时可保证壁厚一致性，不会出现局部应力集中的问题，若采用机加工方式生产，均匀的壁厚也能减少装夹变形量。安装边界上，大筒腔的内径匹配常规60mm直径的1.5KW风冷主轴外轮廓，安装时可在筒腔内壁粘贴薄型毛毡条，既可以保证与主轴外壁的密封效果，减少吸尘风量泄漏，又不会与高速旋转的主轴外壳产生硬摩擦，避免额外的负载与噪音；小直径接口的尺寸适配市面常见的38mm口径工业吸尘管，直接插接后用喉箍锁紧即可完成管路连接，不需要额外的转接头。侧边的固定凸耳上预留了标准的安装槽位，

　　可适配不同厚度的主轴安装夹板，调整安装位置时可沿主轴轴向上下滑动，根据刀具伸出长度调整吸尘口的高度，保证吸尘口始终贴近加工区域，最大化吸尘效率。实际使用中，这款结构可覆盖45%左右的主轴额定转速区间的加工工况，适配的加工材料包含木材、亚克力、PC板、软金属等多种常见加工材质，腔体内壁的光滑曲面可保证切屑顺畅被吸入吸尘管路，即使是较长的卷状切屑也不容易在转角处卡滞。设计时还考虑了日常维护的需求，整个结构没有复杂的内嵌卡扣，拆卸清理时只需要松开侧边的固定螺丝即可从主轴上取下，不需要拆解主轴的其他安装部件，日常清理积尘的操作十分便捷。结构的外形轮廓做了圆角处理，没有尖锐的凸起棱角，安装调试过程中不会划伤操作人员的手部，

　　也不会与设备的其他运动部件产生干涉，在主轴上下运动的全行程内，吸尘座的外轮廓都处于安全边界内，不会碰撞到加工台面或工装夹具。对于做小型CNC设备改装、桌面级数控机升级的从业者来说，这类适配性强的连接结构不需要重新测量主轴的复杂安装尺寸，可直接套用在对应直径的主轴上，缩短改装的设计与加工周期，同时结构的受力点集中在侧边的固定凸耳位置，正常使用过程中不会出现筒腔开裂、连接松动的问题，长期使用的可靠性有足够的结构保障。
