固态特斯拉线圈3D打印安装承载结构

　　这套结构件是面向固态特斯拉线圈实验装置开发的定制化安装承载部件，主要服务于高压放电实验、科普演示类设备的组装需求，在业余电子实验、高校高压物理演示场景中，能够为线圈本体、驱动电路板、功率开关器件提供稳定的安装基准，同时适配3D打印工艺的加工特性，降低小批量定制实验装置的制作门槛。从实际使用场景来看，固态特斯拉线圈工作时会产生高频高压电磁场，普通塑料安装件容易在长期电晕环境下出现碳化爬电问题，这套结构在设计时特意拉大了高压走线区域与低压控制区的安装位间距，所有高压器件固定孔位周边都做了凸起的绝缘隔筋，避免不同电位的器件引脚通过安装面产生沿面放电，同时结构边缘做了大圆角过渡，减少尖端放电带来的能量损耗与安全隐患。

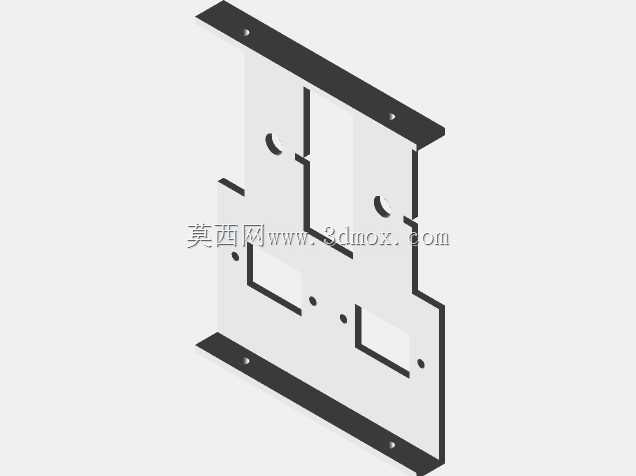

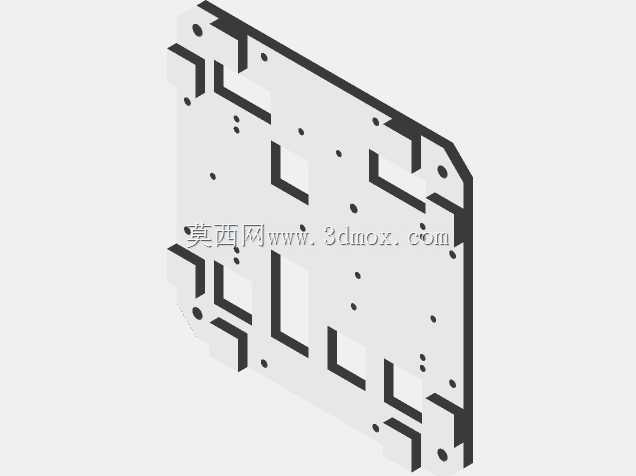

　　设计思路上完全围绕3D打印工艺做适配，没有设置需要支撑的悬空倒扣结构，所有安装孔位都预留了打印公差补偿，常规FDM打印机使用PLA或者PETG耗材即可直接打印成型，不需要二次加工攻丝，配合自攻螺丝就能完成全部器件的固定。结构整体采用平板式布局，板面分布的多组不同孔径安装孔，分别对应初级线圈固定柱、功率管散热片、驱动PCB板、谐振电容组的安装需求，孔位排布完全匹配对应规格SSTC电路的器件尺寸，不需要使用者自行测量定位，直接按照孔位锁付即可完成电路部分的机械组装，能大幅缩短实验装置的搭建周期。安装边界方面，整体板面采用切角设计，适配常见的亚克力透明外罩安装尺寸，安装后整体结构不会突出外罩内壁，

　　预留的走线槽位可以让高压输出线从板面侧边的缺口引出，连接顶端的放电顶端，低压供电线与信号控制线则从板面另一侧的开孔引出，高低压走线完全分离，避免高频信号对控制线路产生干扰。板面的镂空区域一方面是为了减轻打印耗材用量，另一方面是为功率器件提供自然对流的散热通道，工作时功率管产生的热量可以通过镂空区域快速散出，不需要额外加装散热风扇就能满足短时间实验演示的散热需求。结构厚度经过反复验证，既保证了安装器件后的整体刚性，不会因为线圈工作时的轻微振动出现板面形变，又不会因为过厚导致打印时间过长、耗材成本过高。在实际组装过程中，这套结构可以直接作为整个装置的主承载底板，不需要额外搭建金属框架，所有器件都能在这块板上完成固定，

　　组装完成的装置整体结构紧凑，移动搬运时不会出现器件松动移位的问题，非常适合科普活动中的流动演示使用。针对高频电磁场下的涡流损耗问题，结构上完全没有嵌入金属嵌件，所有固定点位都依靠塑料自身的螺纹咬合力锁紧，避免金属件在高频磁场中发热导致结构变形。板面的定位标识槽可以让使用者在组装时快速区分不同器件的安装区域，即使是第一次接触SSTC制作的爱好者，也能按照孔位分布快速完成组装，减少装反、装错器件的概率。从长期使用的角度来看，选用耐温PETG耗材打印的结构件，可以承受功率器件长时间工作传导的温度，不会出现受热软化变形的问题，绝缘性能也能满足高频高压环境下的使用要求，相比传统使用亚克力板切割制作的安装结构，3D打印的一体结构不需要拼接组装，整体强度更高，隔筋结构的绝缘防护效果也更好，能够有效降低实验过程中的触电、短路风险。
