Din导轨适配可打印电气设备固定卡扣

　　在低压配电与工业控制柜体的装配场景中，Din导轨作为标准化的电气元件安装载体，承担着断路器、继电器、端子排等各类18mm宽度模数化电气设备的承载与定位功能，这类导轨的应用覆盖了从民用配电箱到工业控制柜、自动化设备电控舱的绝大多数电气安装场景，是电气装配领域普及率最高的标准化安装结构之一。在长期的设备运维、柜体拆装、元件更换过程中，配套电气设备自带的导轨锁定塑料卡扣属于高频受力易损件，这类卡扣多为设备出厂时的一体化注塑配件，本身壁厚较薄，在反复拆装、长期受设备重力拉扯、柜体振动应力作用下，很容易出现断裂失效的问题，一旦卡扣断裂，对应的电气设备就无法在Din导轨上获得可靠定位，轻则出现元件移位、接线端子受力松脱，重则可能引发相邻元件干涉、线路接触不良甚至电气短路的故障，而单独采购原厂替换卡扣往往需要匹配对应品牌型号的元件，采购周期长、零散配件获取难度高，很多运维场景下会临时采用扎带捆绑、胶带粘贴的方式临时固定，不仅不符合电气装配的规范要求，也给后续的设备维护、线路检修留下了安全隐患。

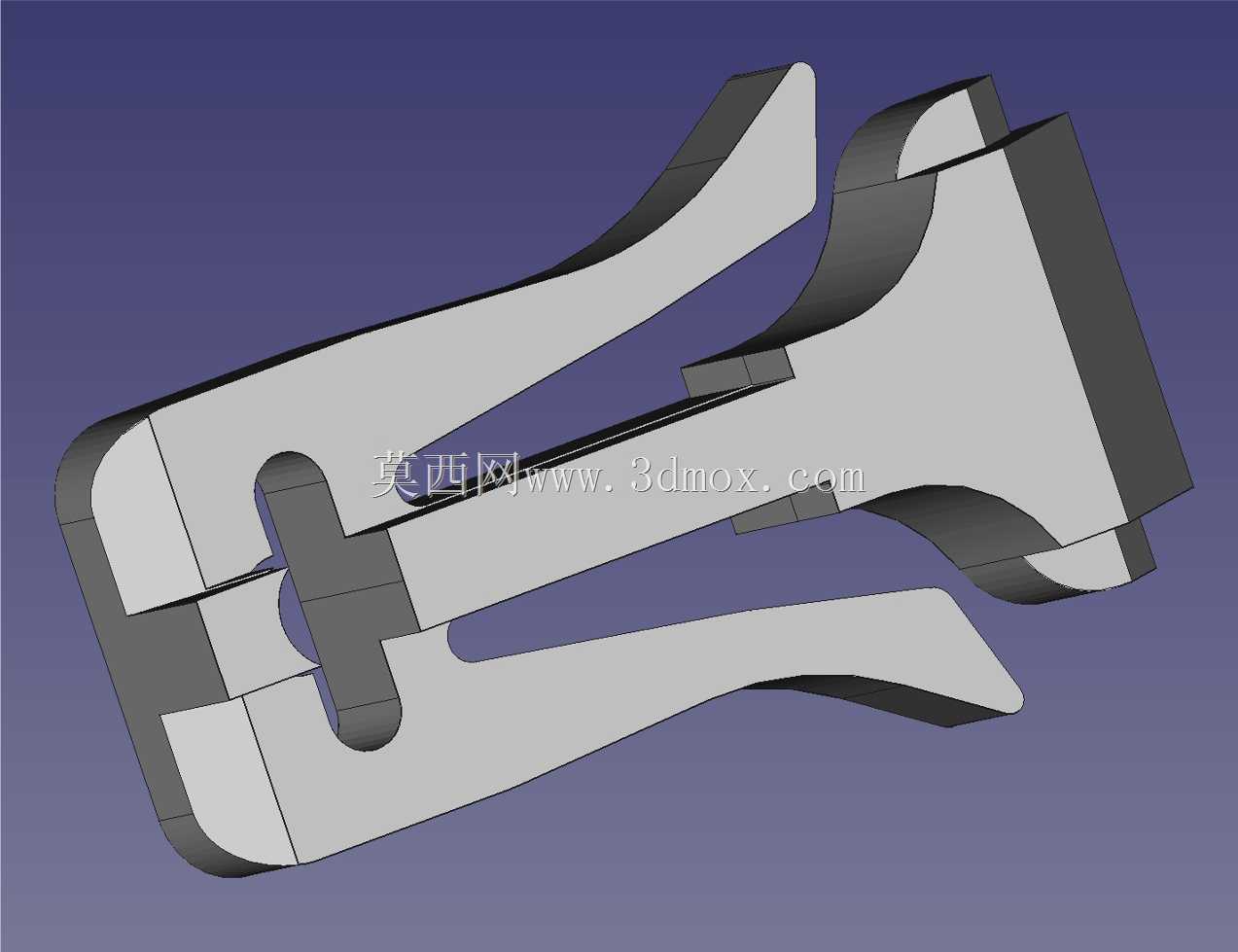

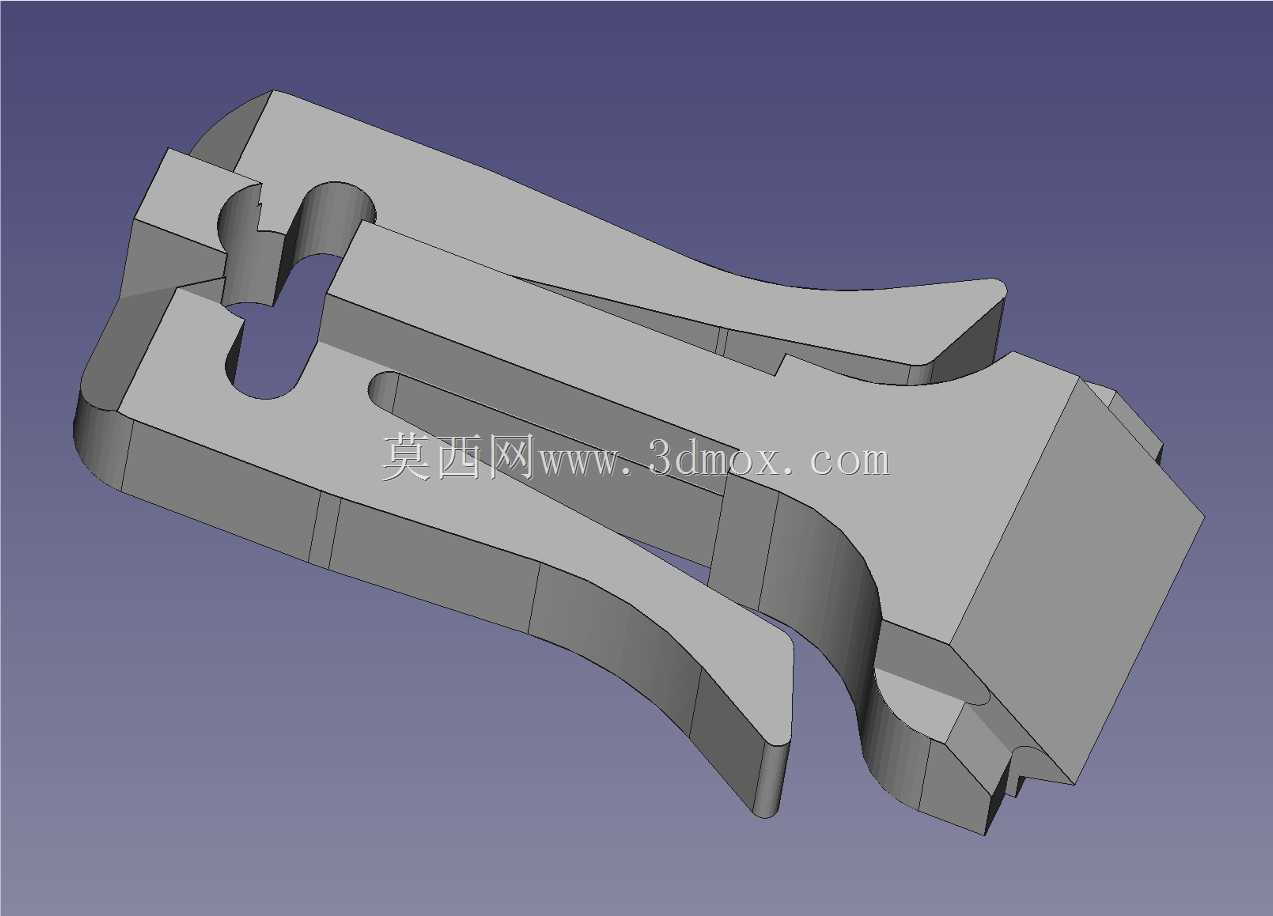

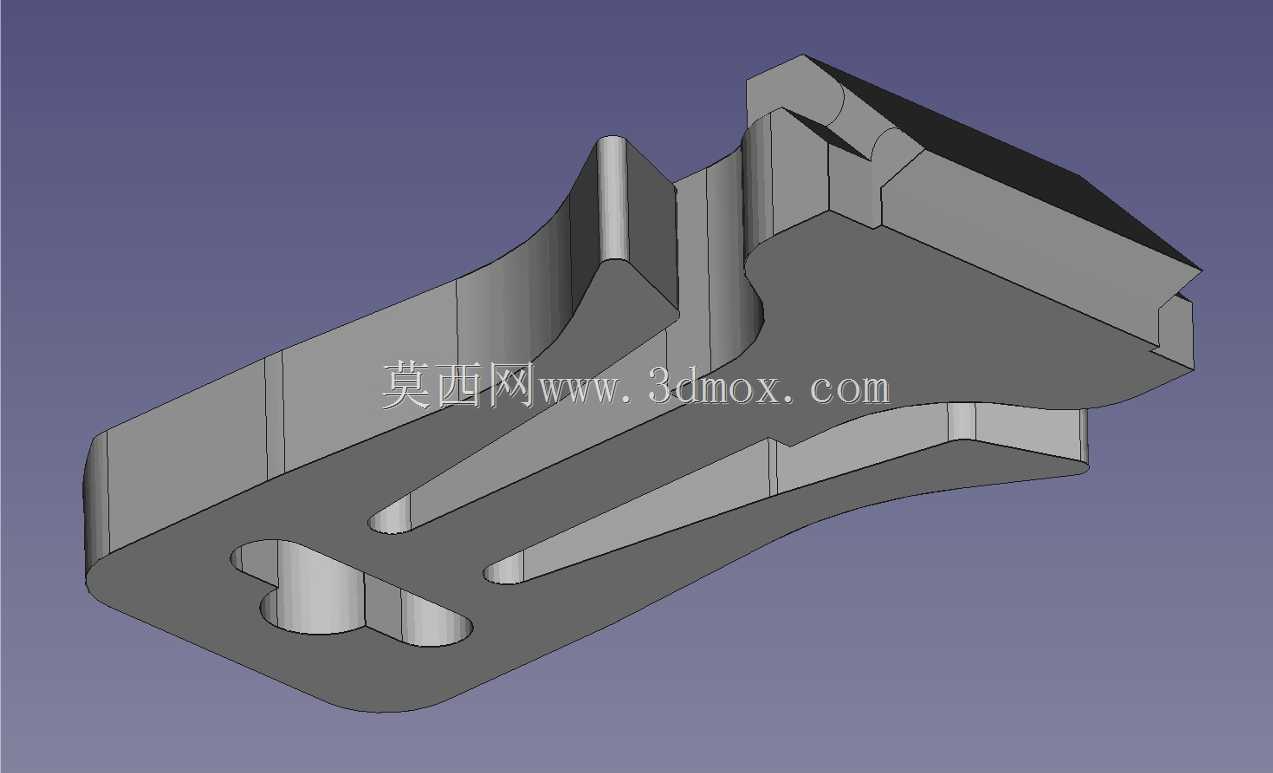

　　这款适配Din导轨的可打印固定卡扣，正是针对这类原厂卡扣易损、替换件获取不便的实际痛点设计的替代结构，整体结构完全匹配标准Din导轨的安装卡槽尺寸，同时适配Merlin Gerin Multi9、Schneider Electric D'Clic、Resi9等主流18mm模数化电气设备的安装定位需求，卡扣的整体轮廓完全贴合对应型号电气设备的底部安装位，安装后可以完全替代原厂断裂的塑料卡扣，实现电气设备在导轨上的可靠锁定。从结构设计逻辑来看，这款卡扣充分考虑了3D打印工艺的成型特性，整体采用等壁厚设计，没有过于复杂的悬空结构，不需要额外添加打印支撑即可完成成型，卡扣的弹性锁止臂做了应力分散优化，在锁止端的受力弯折位置做了圆弧过渡处理，避免了直角结构带来的应力集中问题，反复拆装时的抗疲劳强度相比原厂薄壁卡扣有明显提升；卡扣与导轨接触的定位面完全贴合标准Din导轨的截面轮廓，卡槽的卡合深度预留了合理的安装公差，既可以保证推入安装时的顺畅度，又能在锁定后避免出现横向窜动，卡扣与电气设备接触的贴合面做了防滑纹理处理，安装后不会与设备底座之间出现相对滑动。

　　从安装边界尺寸来看，这款卡扣的整体厚度、宽度完全匹配对应18mm模数化电气设备的底部安装空间，安装后不会超出设备的本体轮廓，不会对相邻安装的其他电气元件造成干涉，卡扣的锁止操作逻辑与原厂卡扣完全一致，只需要将卡扣卡入设备底部的对应卡槽，对准导轨推入即可完成锁定，拆卸时只需要拨动卡扣的解锁端即可将设备从导轨上取下，不需要改变原有电气设备的安装操作习惯，运维人员不需要额外的操作培训即可快速完成替换安装。在材料适配方面，这款结构适配PETG等具备一定韧性与结构强度的3D打印材料，打印时采用0.007mm层高的高精度打印参数即可获得足够的尺寸精度与结构强度，打印完成后不需要额外的后处理工序即可直接投入使用，对于有现场运维需求的电气装配、设备维护人员来说，可以在出现卡扣断裂故障时快速完成替换件的制作，不需要等待配件采购周期，也不需要因为单个卡扣的损坏更换整台电气设备，能够有效降低运维成本，提升故障处理的响应效率。

　　在实际的结构验证过程中，这款卡扣的锁止力经过反复测试，完全可以满足对应重量电气设备的固定需求，在柜体常规振动、温度变化的使用环境下，不会出现松脱、断裂的问题，卡扣的解锁力度设置在合理区间，既不会因为轻微触碰就意外解锁，也不会在需要拆卸时出现难以拨动的问题，完全符合电气装配的日常使用需求。不同于通用型的导轨固定件，这款卡扣是针对特定型号18mm模数化电气设备的原厂卡扣替换场景做的定向适配，贴合度与安装可靠性远高于通用改装件，能够完美匹配原有设备的安装尺寸，不会出现适配间隙过大、固定不稳的问题，对于日常需要处理大量低压电控柜、配电箱运维工作的从业者来说，这类可直接打印的替换配件结构，能够很好地解决零散易损配件采购难、替换成本高的实际问题，在备件储备场景下，只需要存储对应的三维模型文件，就可以在需要的时候快速制作出可用的替换件，不需要提前储备大量不同型号的塑料卡扣备件，大幅降低了备件管理的成本与空间占用。
