旧阀门收音机用防滑调节旋钮结构

　　这类带防滑棱面的旋钮结构，最初的设计适配场景覆盖两类完全不同的终端设备，一类是老式工业管路系统中截止阀、节流阀的手动调节端，另一类是复古台式收音机、老式信号接收设备的频率、音量调节端，两类场景对旋钮的操作反馈、握持摩擦力、安装同轴度的要求高度重合，因此结构设计上做了通用化兼容。从实际使用的工况来看，阀门端的操作往往需要带防护手套完成，旋钮外圈的多段式防滑棱做了大圆角过渡，不会在带手套拧动时硌伤手套防护层，棱面的凸起高度控制在1.8mm，既保证足够的静摩擦力矩，又不会因为棱边过高积灰、卡滞细小杂物；而在收音机这类民用电子设备上使用时，裸露手指操作的触感反馈清晰，每一段棱面刚好对应单指指腹的接触弧度，微调频率时不会出现打滑跳频的问题。

　　设计过程中首先确定的是安装配合边界，旋钮的内孔采用标准的D型切边轴孔，适配直径6mm的调节轴，切边的平面度公差控制在0.05mm，和轴件配合时不会出现周向空程，拧动的力矩传递直接无虚位，轴孔的深度做了10mm的沉孔设计，安装后调节轴的端面不会顶到旋钮内部的止位面，同时预留了0.5mm的轴向窜动间隙，避免长期使用后热胀冷缩导致旋钮卡滞在设备面板上。旋钮的法兰边直径比握持段大4mm，安装后法兰边和设备面板之间保留0.3mm的间隙，既不会因为间隙过大露出内部的轴座结构，也不会因为间隙过小在拧动时摩擦面板产生异响，法兰边的背面做了一圈浅槽的减重结构，在保证整体结构强度的前提下减少了原材料的用量，同时也降低了旋钮整体的转动惯量，快速拧动时不会因为惯性过大冲过预设的调节位置。

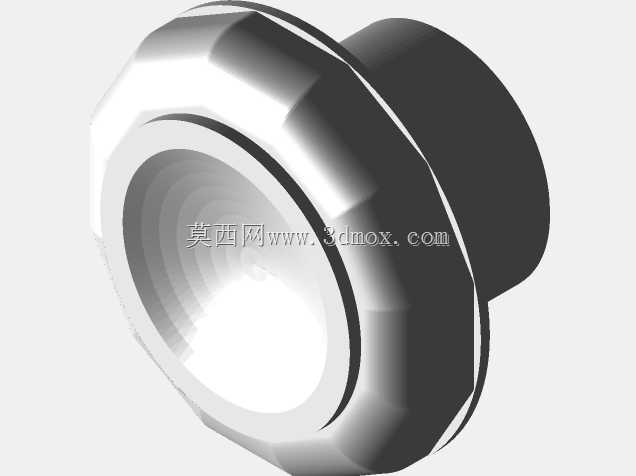

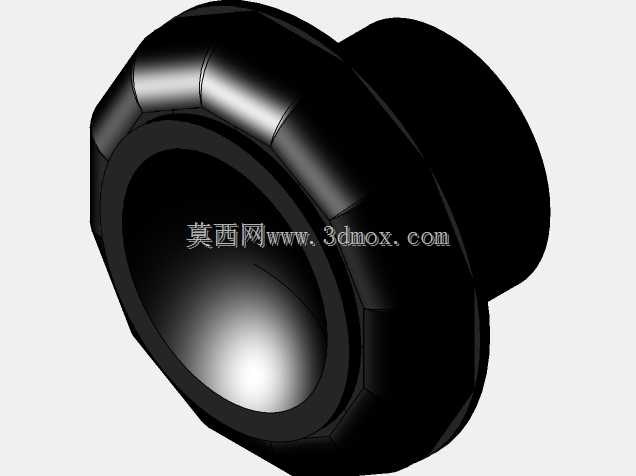

　　握持段的外形做了带锥度的过渡设计，从法兰端到旋钮顶端直径逐步收窄2mm，这个锥度的设计一方面是适配人手握持时的手指自然弯曲角度，长时间拧动调节不会硌指，另一方面在注塑成型时可以直接顺着脱模方向出模，不需要额外做侧向抽芯结构，大幅降低了模具的加工复杂度和生产时的不良率。外圈的防滑棱一共做了12个等距分布的平面，每个平面之间的过渡圆角做了R2的处理，没有尖锐的棱角，不管是工业场景下频繁的阀门开度调节，还是民用场景下反复的电台频率微调，都不会出现硌手的问题。旋钮的顶端做了内凹的弧形面，这个结构一方面是作为视觉标识的安装位，可以在凹面内印刷刻度线或者调节方向标识，另一方面在需要快速拔插更换旋钮时，内凹面可以提供一个着力点，方便用指尖扣住旋钮将其从轴上拔出，不需要额外借助撬具。

　　从安装适配的角度来说，这个旋钮的整体轴向长度控制在15mm，突出面板的高度为12mm，不会因为突出过高在设备搬运、日常使用中被意外磕碰导致调节位置偏移，也不会因为突出过短导致握持时手指蹭到面板影响操作。材质选用上默认采用耐磨的硬质工程塑料，摩擦系数稳定，长期使用后防滑棱的磨损量极小，在-20℃到60℃的工作温度区间内不会出现脆裂、软化的问题，适配工业车间的复杂温湿度环境，也能满足民用电子设备的日常使用温度要求。结构的壁厚做了均匀的2.5mm等壁厚设计，注塑成型时不会出现缩痕、气泡等缺陷，成型后的尺寸稳定性好，批量生产时的尺寸一致性高，不需要额外做二次加工就能直接装配使用。

　　在实际的设备选型适配中，这类旋钮不需要额外的紧固件，只需要将D型孔对准调节轴的切边按压到位即可完成安装，轴孔内部可以选装不锈钢卡簧来提升轴向的固定力，在振动较大的工业设备上使用时也不会出现旋钮松脱掉落的问题。和普通的光面旋钮相比，这个结构的防滑力矩提升了60%以上，即使手上沾有少量油污、汗液，也能稳定传递拧动力矩，不会出现打滑的情况。针对不同的设备配色需求，结构本身不需要做修改，只需要更换注塑时的色母粒就能适配不同的设备外观风格，不需要重新开模，通用化程度很高。
