老式唱机转盘凸轮传动备件结构设计

　　在老式黑胶唱机的机械传动系统中，转盘凸轮是负责驱动唱盘按设定节拍完成回转、抬升与位置切换的核心执行零件，这类备件多用于存量老式唱机的维修替换场景，不少复古音频设备维护场景中，原厂凸轮备件早已停产，复刻该类零件的三维结构能够直接支撑逆向建模、小批量加工的需求，解决老旧设备维修缺件的实际问题。从实际功能来看，该凸轮属于盘形凸轮范畴，工作时随主轴做定轴回转，通过轮廓曲面的曲率变化，将连续的回转运动转化为从动件的规律往复动作，匹配唱机转盘的启停、转速切换以及唱臂的联动动作逻辑，避免转盘运转时出现卡顿、转速不均或者动作错位的问题，保障唱盘运转的平稳性，这也是老式唱机机械传动系统中对动作精度要求较高的部件之一。设计这类凸轮备件时，

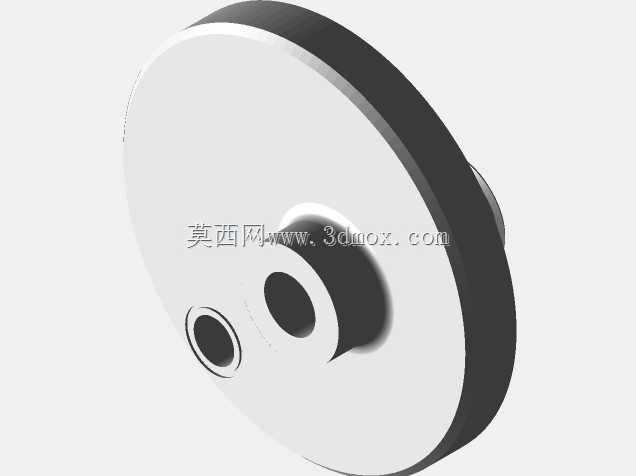

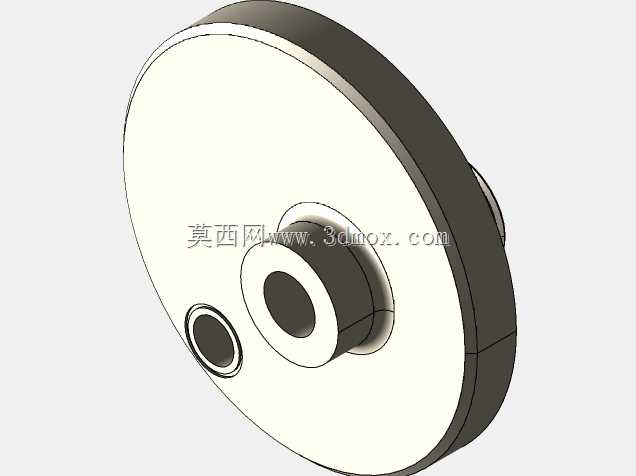

　　首先要匹配原有唱机的安装边界，主体采用圆盘式基座结构，中心设置同轴的主轴安装孔，孔位的公差需要控制在过渡配合区间，既保证凸轮与主轴装配后无径向窜动，又能避免过盈装配导致的拆装困难；基座侧面偏心位置设置的定位销孔，用于和转盘的联动拨杆配合，销孔的位置度公差需要严格控制，否则会导致凸轮动作行程出现偏差，直接影响转盘的动作时序。凸轮的工作轮廓面是设计核心，需要根据唱机转盘的动作行程、从动件的运动规律反推轮廓曲线，整个曲面需要做顺滑过渡，不存在拐点或者突变曲率，避免从动件在动作过程中出现刚性冲击，减少运转时的噪音和零件磨损，延长整套传动机构的使用寿命。从安装边界来看，该零件的轴向厚度需要匹配唱机内部传动腔的预留空间，装配后不能与腔体内壁、

　　相邻的传动齿轮发生运动干涉，圆盘基座的外圆直径需要适配原有安装位的限位尺寸，保证凸轮回转时的同轴度，不会出现偏心摆动的问题。零件的材质选择上，若用于实际加工，多采用耐磨黄铜或者POM工程塑料，黄铜材质的自润滑性较好，长期运转磨损量小，适合需要长期稳定工作的唱机传动场景；POM材质重量轻、加工成本低，也能满足家用老式唱机的低负载运转需求。建模过程中，需要重点关注中心安装孔与偏心销孔的位置尺寸，这两个孔位的相对位置直接决定凸轮的动作行程，一旦尺寸偏差超过0.1mm，就会导致转盘动作不到位，甚至出现卡滞无法运转的情况；凸轮工作轮廓的曲面需要做连续性检查，保证G1连续，避免加工后轮廓面出现棱边，导致从动件动作时产生跳动。另外，

　　零件的所有棱边都需要做微小的倒角处理，去除加工毛刺，既方便装配时的导向，也能避免锐边划伤装配人员或者相邻的零件。这类盘形凸轮的结构设计逻辑，同样可以迁移到其他小型自动化设备的间歇回转传动场景中，比如小型分度台、自动送料机构的凸轮驱动单元，核心都是通过轮廓曲线控制从动件的动作规律，只是根据不同的负载和行程需求调整轮廓参数和安装尺寸。在实际维修替换场景中，拿到该三维模型后，可以直接导入CAM软件生成加工刀路，采用数控车床结合四轴加工中心就能完成零件加工，不需要额外做二次测绘，能够大幅缩短老旧设备的维修周期，解决停产备件难以采购的痛点。建模时还需要考虑零件的工艺性，中心孔可以设计成台阶孔形式，一端适配主轴的定位轴肩，另一端预留锁紧挡圈的安装槽，方便装配后对凸轮进行轴向固定，避免长期回转过程中出现轴向窜动；偏心销孔可以设计成带沉孔的结构，让固定销的端面不高出零件表面，防止运转时与其他零件发生刮擦。整个零件的结构没有复杂的异形曲面，加工难度较低，普通的机加工设备就能完成制作，非常适合小批量定制加工场景，不管是个人维修老式唱机使用，还是小批量做复古唱机的复刻生产，该结构都能满足使用需求。
