12V维修替换LED照明灯具结构

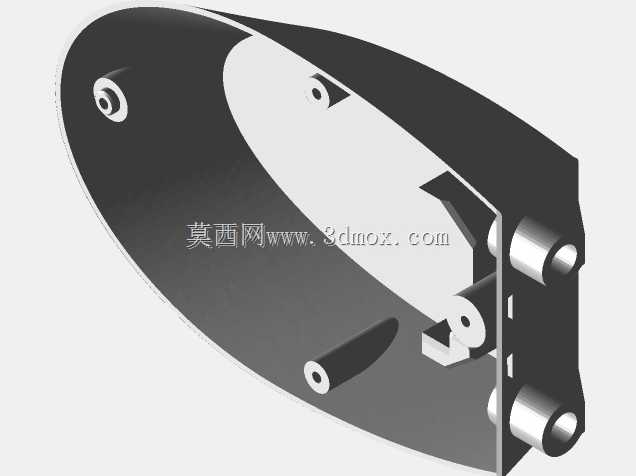

　　这款低压照明灯具的替换结构，最初是针对原有50W卤素12V灯具损坏后的维修替代需求开发，核心适配场景集中在小型设备局部照明、工作台面补光、机柜内部检修照明这类需要近距离定向投光的使用环境，这类场景普遍对灯具安装空间有严格限制，同时要求供电电压为安全低压，避免作业过程中出现触电风险。原有损坏的灯具采用双金属棒支撑安装结构，两根安装金属棒直径均为7mm，棒体中心间距固定为40mm，这一安装边界是整个替换结构设计的核心约束，所有安装位的尺寸公差控制在±0.2mm以内，确保替换件可以直接卡入原有安装支架，无需对设备原有安装结构做任何打孔、焊接类改动，大幅降低现场维修的作业难度，普通运维人员无需专用工装即可完成更换作业。

　　在光源选型阶段，最初曾考虑沿用原有卤素光源方案，但实际测试中发现50W卤素光源工作时表面温度超过180℃，长时间工作会导致周边塑料支撑件加速老化，甚至存在引燃周边积尘的风险，因此最终选定5W功率的LED光源作为替代，在保持同等工作面照度的前提下，光源工作时的外壳最高温度控制在45℃以内，彻底解决了原有灯具的温升过高问题，同时功耗仅为原有方案的十分之一，大幅降低了长期使用的供电负载压力，适配绝大多数12V直流供电的小型设备供电回路，无需额外调整供电线路的负载容量。

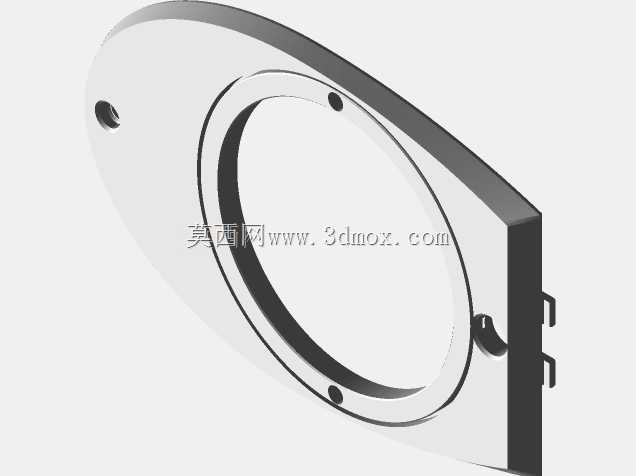

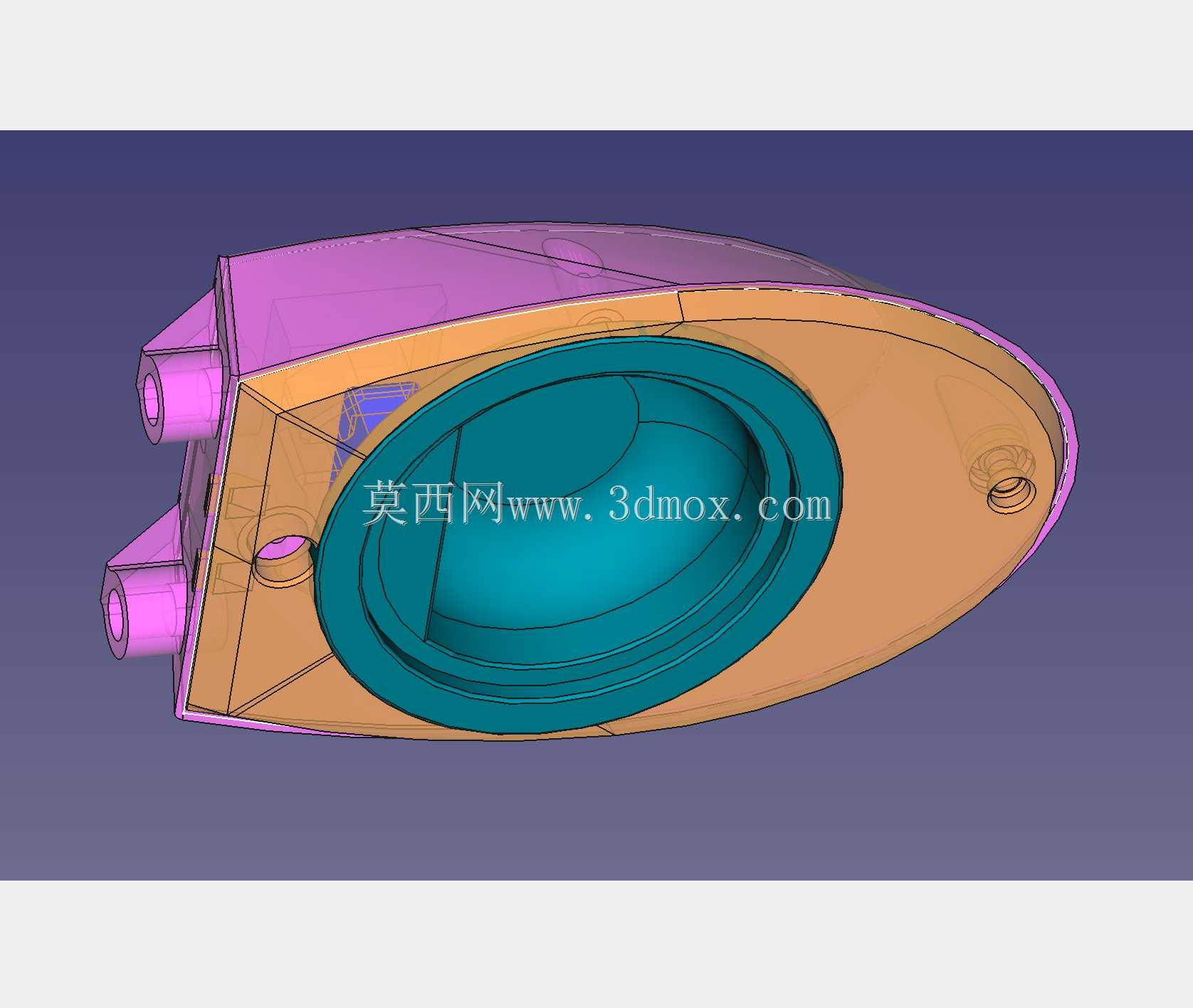

　　整个灯体外壳采用PETG材料通过3D打印工艺制作，材料选型阶段对比了ABS、PLA等常见打印材料，PLA材料耐热温度仅为60℃左右，长期在灯具散热环境下容易出现形变，ABS材料打印过程中容易出现翘曲问题，成型精度难以满足安装位的公差要求，而PETG材料兼具良好的耐热性与成型稳定性，打印完成后无需额外做表面处理即可达到使用强度要求，外壳壁厚设计为2mm，既可以保证内部光源与驱动电路板的防护能力，避免日常使用过程中灰尘、少量溅水侵入电路部分，又不会过度增加灯体自重，防止长期使用后支撑金属棒出现形变下垂。

　　灯体的光学部分做了定向配光设计，光源出光面加装了匀光扩散层，避免LED光源直射产生的眩光问题，出光角度控制在60°，刚好覆盖常规作业时的工作面范围，不会出现光线过度散射导致的照度不足问题。支撑结构与原有金属棒的连接位采用弹性卡扣设计，卡扣的抱紧力经过反复调试，既可以保证灯具调整照射角度后可以稳定保持位置，不会因为设备运行产生的振动出现角度偏移，又可以让用户徒手调整照射角度，无需额外松开紧固螺丝。驱动电路部分内置在灯体内部的独立腔室，与光源散热部分做了隔热隔离，避免光源产生的热量传导至驱动板导致电子元件寿命缩短，电路输入端做了反接保护，即使现场维修时正负极接反也不会烧毁光源与驱动板，降低维修过程中的操作失误风险。

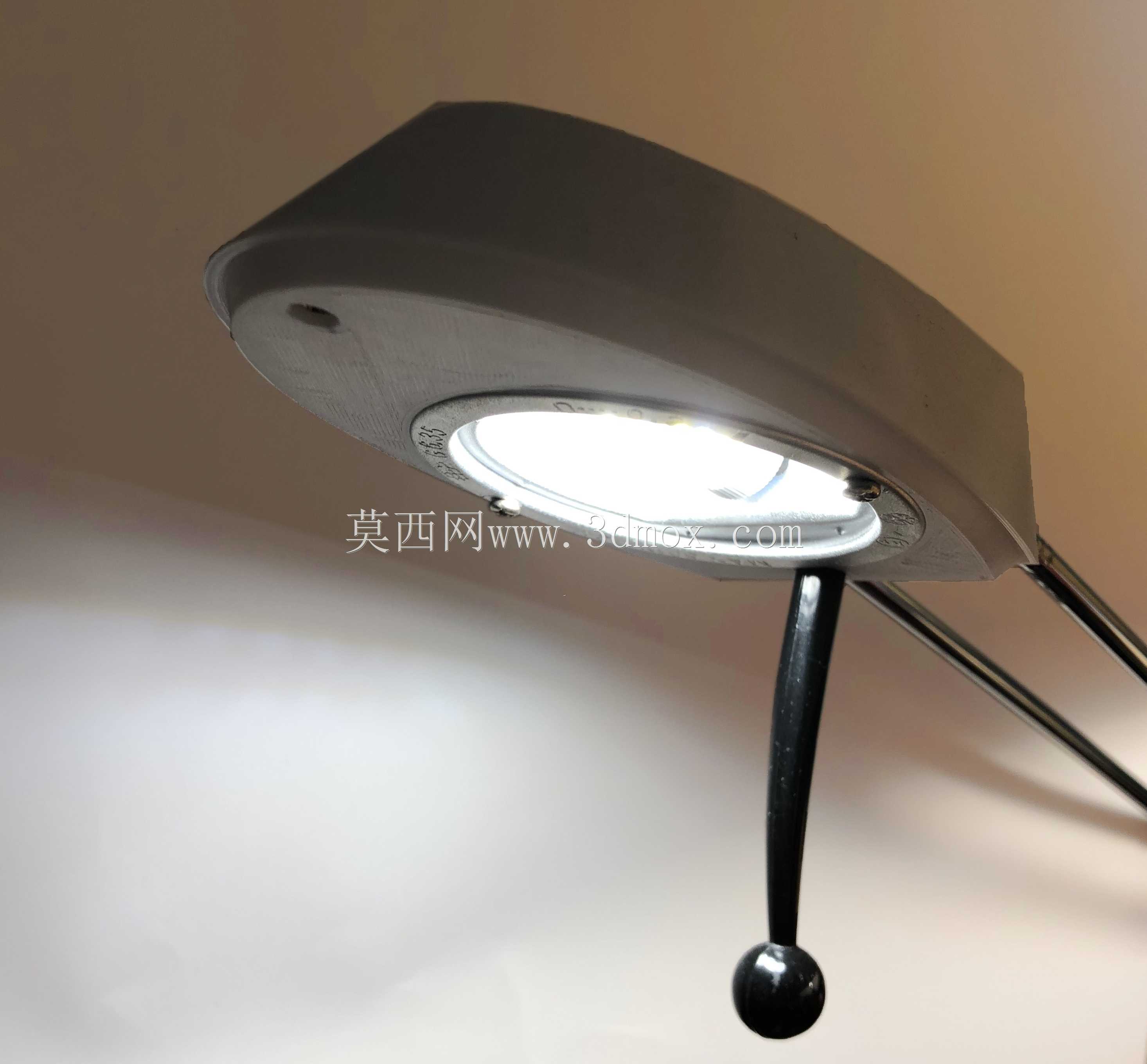

　　从实际使用验证来看，这款替换灯具安装完成后，在距离工作面30cm的位置照度可以达到420lux，完全满足精细作业的照明需求，连续72小时老化测试过程中，灯体外壳温度始终稳定在42-46℃区间，没有出现形变、光衰超标的问题，安装位与原有支架的配合间隙均匀，调整角度时阻尼手感一致，没有出现卡滞或者松动的情况，完全可以替代原有损坏的卤素灯具，同时在使用寿命、能耗、安全性上都比原有产品有明显提升，适合各类采用同款安装结构的低压12V照明场景的维修替换使用，也可以作为小型设备原厂照明配件的设计参考，其安装尺寸约束、散热结构设计、材料选型逻辑都可以复用到同类低压照明产品的开发过程中，帮助结构设计人员快速完成同类产品的方案迭代，减少重复验证的时间成本。
