船用水下螺旋桨推进器结构设计方案

　　这款水下推进部件的核心应用场景覆盖小型水下机器人、民用无人船、近岸养殖作业艇的动力输出单元，也可适配小型观光潜水器的辅助推进模块，在低速大推力的水下作业场景中，其结构可靠性直接决定载体的航行动态稳定性。从实际使用需求出发，该部件的核心功能是将转轴输出的旋转扭矩转化为轴向水推力，推动载体在水域环境中完成前进、转向等动作，叶片的曲面造型直接决定水动力转化效率，在设计阶段需要平衡推力输出与运行噪音的关系，避免叶片边缘产生紊流造成不必要的能量损耗。

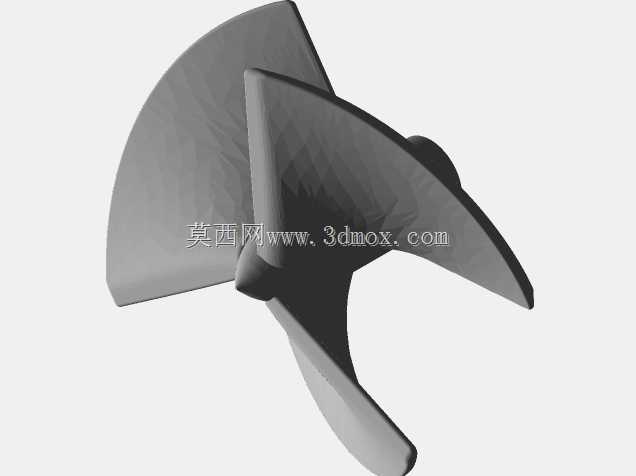

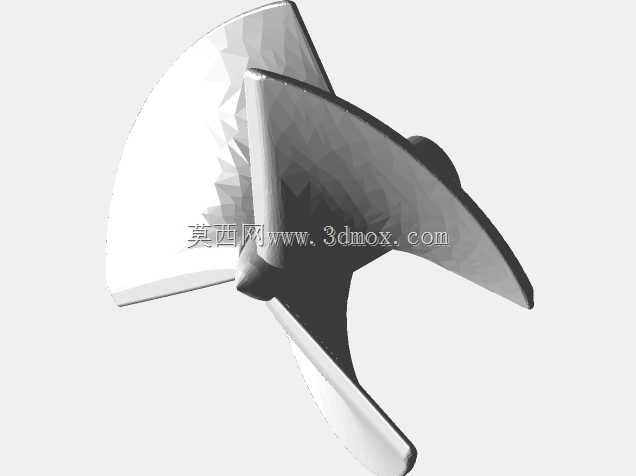

　　设计过程中首先确定了三叶片的布局形式，相比两叶片结构，三叶片在相同转速下的推力输出更平顺，运转时的动平衡余量更大，对转轴的径向冲击载荷更小，能有效降低配套传动部件的磨损速率；相比四叶及以上的多叶结构，三叶片的结构重量更轻，水阻更小，在小功率动力输入的场景下能获得更高的推进效率。叶片的曲面采用变螺距设计，从叶根到叶梢的螺距逐步过渡，叶根位置厚度更大，保证与轮毂连接位置的结构强度，能够承受启动瞬间的扭矩冲击，叶梢位置做了薄化处理，减少叶片尖端的涡流损耗，同时叶梢边缘做了圆弧过渡，避免运转过程中被水中杂物剐蹭造成结构缺损。

　　轮毂部分采用锥面定位的连接结构，中心预留的轴孔可与标准输出轴配合，键槽位置做了应力释放处理，避免长期交变载荷作用下键槽根部出现疲劳裂纹。轮毂与叶片的连接位置做了大圆角过渡，减少应力集中点，在实际装配时，轮毂端面与转轴定位面的贴合度需要控制在合理公差范围内，避免运转时出现偏心造成振动。从安装边界来看，该推进器的叶片回转直径适配小型载体的尾部安装空间，安装时需要保证叶片外缘与载体导流罩的内壁留有足够间隙，避免运转过程中叶片与罩体发生剐蹭，同时安装位置需要避开载体尾部的突出结构，防止紊流直接冲击叶片造成推力损失。

　　在实际工况适配中，该结构可适配不同转速的动力输出单元，低速运转时推力输出线性度好，便于载体完成精准的航速调整，高速运转时叶片的动平衡表现稳定，不会出现明显的振动传导。叶片的曲面造型经过水动力优化，在正转推进时水流能顺畅沿叶片曲面流向后方，反转倒车时也能获得足够的反向推力，满足载体的进退操控需求。针对水下使用的腐蚀问题，结构设计时预留了足够的壁厚余量，可适配不同的表面防腐处理工艺，不会因为防腐涂层的厚度影响装配精度。从装配流程来看，该部件不需要复杂的专用工装，只要保证转轴与轮毂的同轴度，锁紧固定螺母后即可完成安装，后期维护时仅需检查叶片表面是否有附着物、连接位置是否松动即可，维护成本较低。

　　在结构强度校核阶段，针对叶片根部的弯曲应力、轮毂的扭转应力都做了对应工况的验算，保证在满负荷运转时各部位的应力值都在材料许用应力范围内，同时针对水中可能遇到的杂物撞击场景，叶片的抗冲击余量也做了预留，轻微的剐蹭不会造成叶片变形或断裂。整体结构没有冗余的设计元素，所有曲面和结构特征都服务于水动力效率和结构可靠性，没有为了外观造型增加不必要的结构，完全围绕实际水下推进的使用需求做设计优化，能够满足多数小型水下载体的动力推进需求。
