参数化可定制3D打印电气接线盒结构

　　在低压电气布线、小型设备电控改造、桌面级装置供电集成的场景里，这类分体式电气盒是非常实用的防护载体，它的核心作用是承载AC进线、内置AC-DC转换模块、引出DC或AC输出回路，把裸露的带电连接部位完全封闭在壳体内部，避免运维过程中误触带电部件，同时隔绝日常环境里的浮尘、少量溅水对电路连接点的侵蚀。

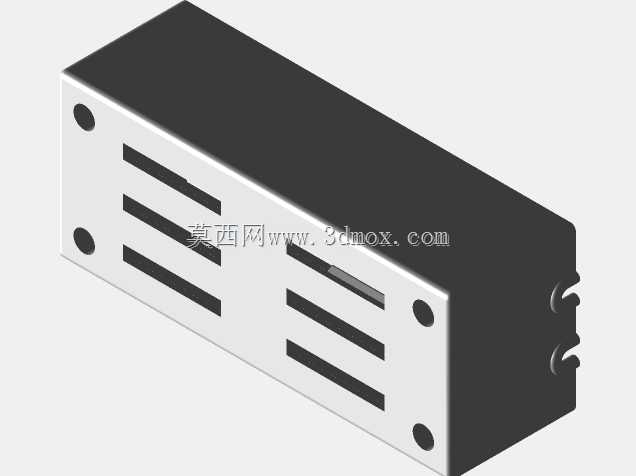

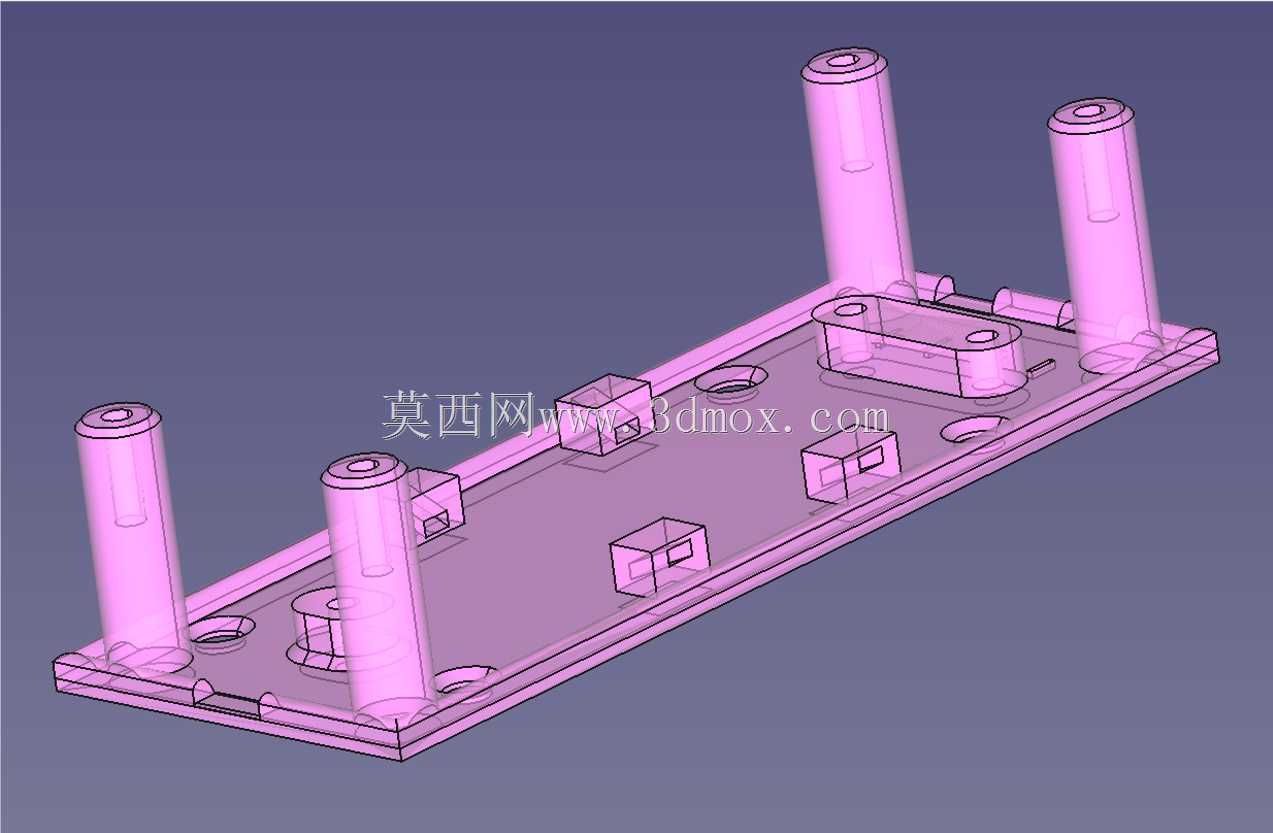

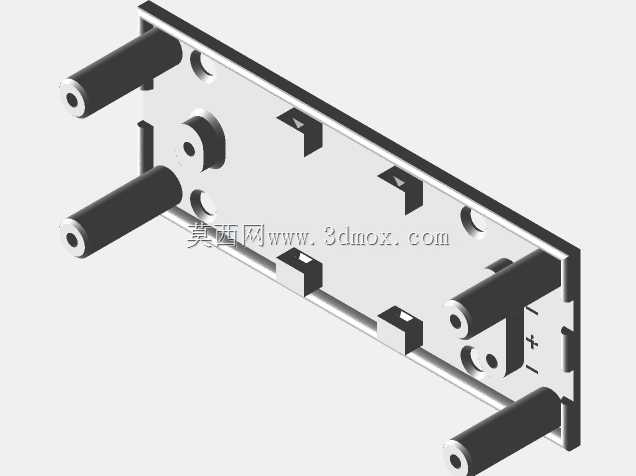

　　从结构设计逻辑来看，整个壳体拆分为底座安装部分和上盖两个独立构件，底座部分直接承担安装固定与模块承载的功能：四个角位预留了沉头安装孔，安装时可以直接通过螺丝把底座固定在设备面板、墙面安装板或者型材支架上，不需要额外做转接支架，适配现场常见的明装布线需求。底座上的开槽是对应进出线位置预留的，进线侧的开槽适配常规AC电源线的出线走向，两个输出侧的开槽对应两路输出线缆的引出，开槽的宽度做了通用适配，能覆盖常见的0.5-1.5平方线径的护套线穿过，不需要现场额外扩孔。

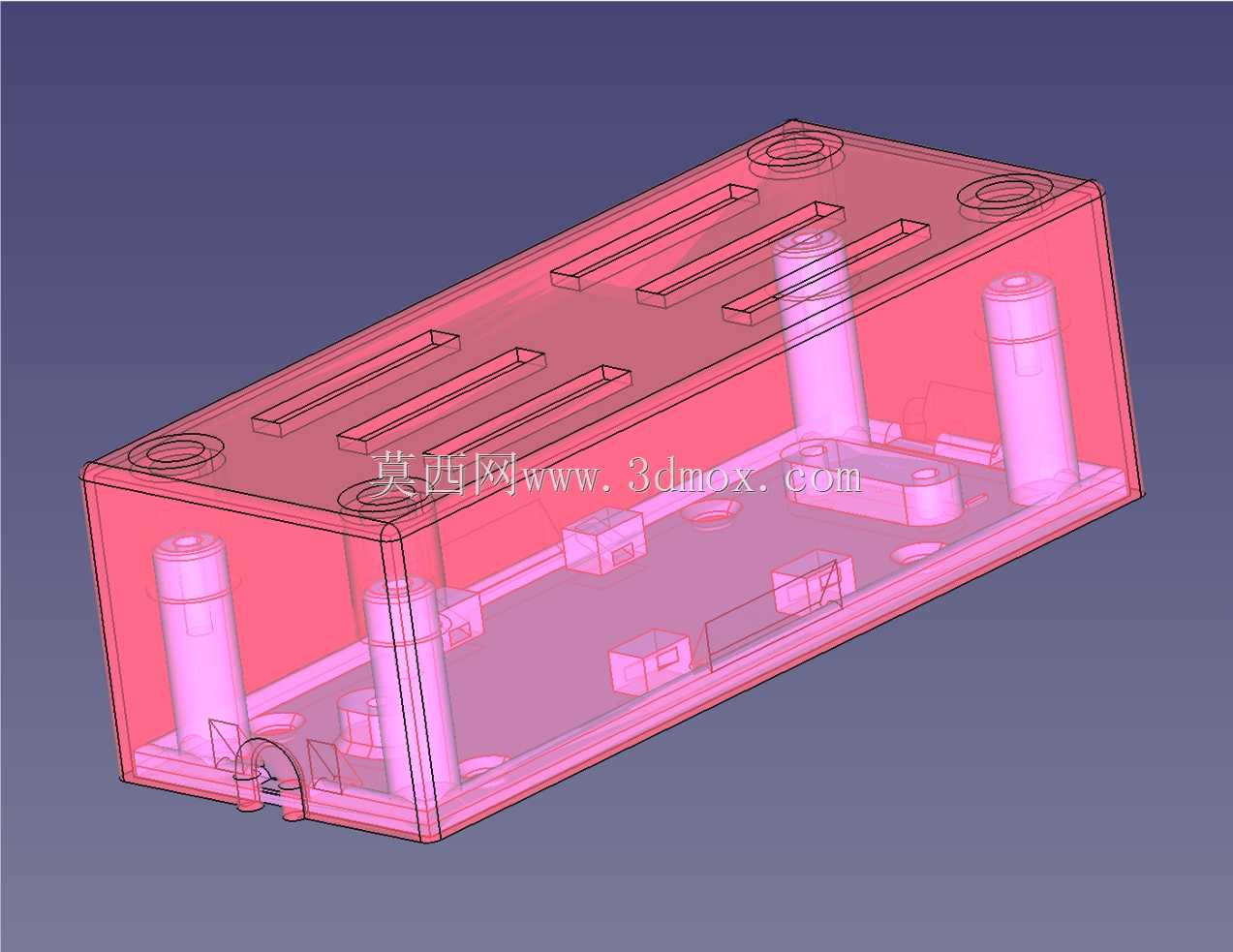

　　参数化设计的核心优势在于尺寸调整的便捷性，做这类电控盒的时候，经常会遇到现场安装空间受限、内置模块尺寸不统一的问题：比如有的场景需要装体积稍大的隔离型AC-DC模块，有的场景安装位的深度只有40mm，有的场景需要预留接线端子的额外空间，传统的固定尺寸盒体往往需要重新建模改孔位、调整壁厚，而参数化构建的模型只需要在建模软件的参数表中修改长度、高度、深度三个核心尺寸，整个壳体的安装孔位、壁厚、开槽位置都会同步更新，不会出现改了尺寸之后孔位错位、壁厚不均的问题。常规适配的尺寸区间覆盖长度70-150mm、高度35-70mm、深度35-70mm，这个区间基本能覆盖绝大多数小型AC-DC模块、接线端子排的安装需求，比如常用的10W-60W功率的AC-DC开关模块，加上接线端子的占用空间，在这个尺寸范围内都能找到合适的容纳空间。

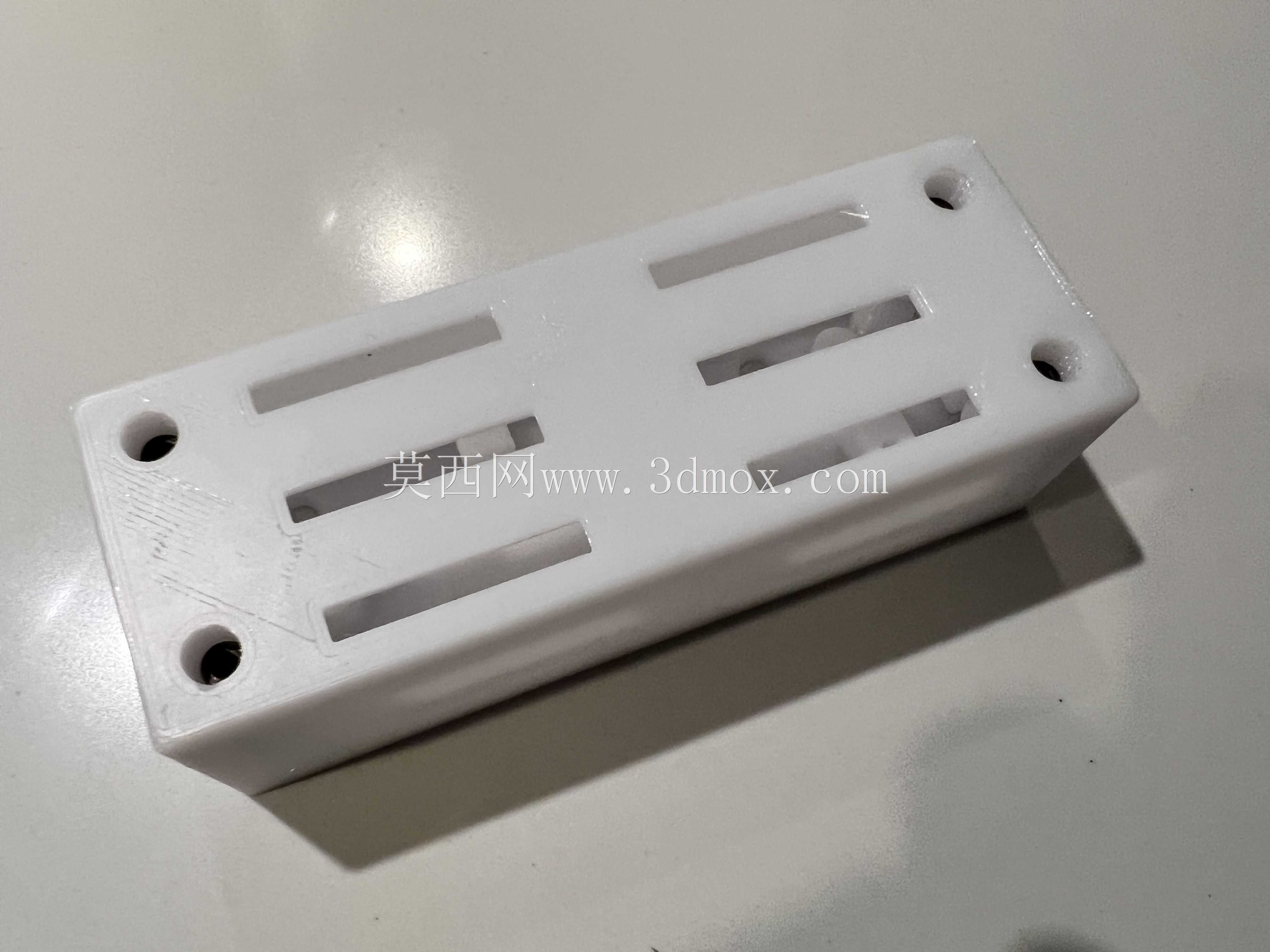

　　上盖和底座的配合采用直边扣合的结构，不需要额外设计卡扣或者螺丝柱，3D打印完成之后直接盖合就能形成封闭的防护空间，打印时采用PETG材料的话，壳体本身有一定的韧性，扣合之后的贴合度足够，日常使用不会出现松脱的情况，如果需要更高的防护等级，也可以在合缝处加一层薄橡胶垫，再通过自攻螺丝从底座侧面穿入固定上盖，就能达到基础的防尘防溅效果。

　　从安装边界来看，底座的安装孔距是随壳体长度、宽度尺寸同步参数化调整的，孔位始终保持距离侧边10mm左右的安全距离，安装时不会因为孔位太靠近边缘导致安装板开裂，沉头孔的深度适配M3-M4规格的沉头螺丝，安装之后螺丝头不会突出底座表面，保证盒体和安装面完全贴合，不会出现翘边的情况。盒体内部的容纳空间做了壁厚均匀化处理，整体壁厚保持2mm，这个厚度对于PETG3D打印来说，既能保证足够的结构强度，安装螺丝时不会出现柱体开裂的情况，也不会因为壁厚过大导致打印时间过长、材料浪费。

　　实际使用的时候，施工流程也非常顺畅：先把底座固定在预定安装位置，将AC进线从进线开槽穿入底座内部，接好AC-DC模块的输入端，再把两路输出线从输出开槽穿入，接好模块的输出端，确认接线牢固、没有裸露的铜丝外漏之后，把模块用双面胶或者热熔胶固定在底座内部的平面上，整理好内部的线缆避免压线，最后把上盖扣合在底座上就完成了安装。相比市面上采购的标准尺寸电气盒，这种参数化可定制的结构不需要对盒体进行二次切割、打孔，能完美适配现场的安装空间和内置模块的尺寸，尤其是在小批量定制设备、DIY电控装置、老旧设备电控改造的场景里，能大幅减少现场加工的工作量，避免手工切割盒体导致的边缘不齐、防护等级下降的问题。

　　在结构细节上，盒体的所有棱边都做了R1的圆角处理，一方面是3D打印的时候不需要打印尖锐的直角，能减少打印时的翘边风险，另一方面安装的时候也不会因为尖锐的棱边划伤施工人员的手，线缆穿过开槽的时候，开槽的边缘也做了小圆角处理，不会割破线缆的护套层，避免长期使用之后线缆绝缘层破损导致的漏电风险。
