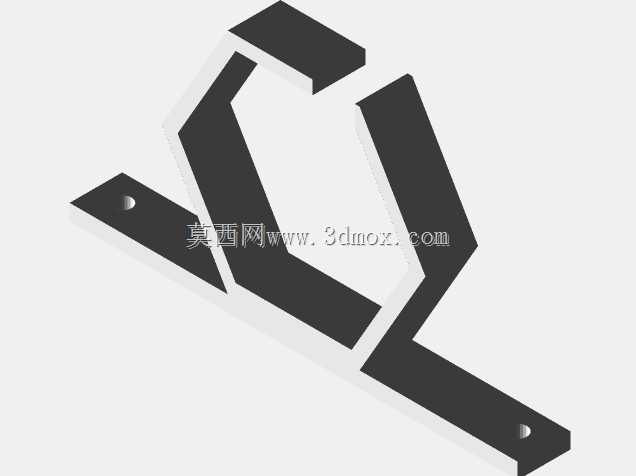

双侧带安装孔的折弯式线缆固定支架

　　在工业设备布线、电气柜走线、小型机电装配的现场场景里，线缆的有序固定一直是容易被忽略但直接影响后期运维效率的细节，散乱的线缆不仅会干扰设备内部的通风散热，在设备运行产生振动时还可能出现线缆移位、接头松脱甚至被运动部件剐蹭破损的风险，这类折弯成型的线缆固定支架，就是针对小直径线缆的点位固定需求开发的结构件。从实际使用场景来看，这类支架可以适配设备内部框架、安装板侧壁、型材表面等多种安装基面，不需要额外做复杂的基面加工，仅通过两侧预留的安装孔位，就能用标准紧固件完成快速固定，固定完成后支架形成的半开放限位空间，可以将单根或者小束电缆卡入其中，实现线缆走向的精准约束，避免线缆在设备运行过程中出现无规则晃动。从结构设计的思路来看，

　　这款支架没有采用全封闭的卡扣式结构，而是采用了连续折弯的开放式轮廓，一方面是为了降低线缆敷设时的操作难度，布线作业时不需要将线缆端头穿过封闭环，直接从侧面卡入限位区域即可，对于已经完成端接的线缆整改场景尤其友好，不需要拆卸原有接头就能完成线缆的固定整理；另一方面，折弯形成的立体轮廓可以让支架与安装基面之间留出足够的间隙，避免线缆外皮直接贴合金属基面，减少长期使用过程中基面毛刺、凝露等因素对线缆外皮的损伤。在安装边界的考量上，支架两侧的安装孔位做了同轴度的适配设计，两个孔位的中心距匹配常规小规格紧固件的安装间距，既可以使用自攻螺丝直接固定在非金属安装板上，也可以配合螺栓螺母固定在金属型材或者设备框架上，

　　安装时不需要额外制作适配的连接附件。支架的折弯角度经过反复校核，既保证了卡入线缆后有足够的限位高度，避免线缆从支架上方脱出，又控制了整体的外伸尺寸，不会在设备内部占用过多的安装空间，对于内部空间紧凑的小型电气设备、桌面级机电装置来说，这种小尺寸的固定支架不会和周边的元器件、传动部件产生空间干涉。从功能特性上看，这种一体折弯成型的支架没有额外的活动部件，不存在长期使用后卡扣疲劳松脱的问题，结构可靠性更高，对于有长期振动工况的设备来说，固定效果比粘接式的线卡、塑料理线夹更稳定，金属材质的结构也能适应更高的环境温度范围，不会因为设备内部的温升出现材质老化、固定失效的问题。在实际选型应用时，

　　这类支架可以根据需要固定的线缆束直径调整折弯的内圈尺寸，当前的结构尺寸适配常规的小直径控制电缆、信号线缆，在电气柜二次布线、小型自动化设备走线、3D打印设备内部线束整理、桌面型实验装置线缆固定等场景下都能适用，安装完成后线缆的走向清晰规整，后期排查线路故障、更换线缆时的操作效率也能得到明显提升，不需要在杂乱的线束里翻找对应线路。支架的边缘在设计时做了圆滑过渡处理，没有尖锐的冲切毛刺，卡入线缆的时候不会划伤线缆的外绝缘层，避免安装过程中造成线缆绝缘损伤的隐患，整体结构没有多余的装饰性设计，所有的轮廓特征都是服务于安装固定、线缆限位的核心功能，完全从工程实用的角度出发做结构优化，没有冗余的结构设计，加工成型的工艺也相对简单，通过钣金下料、折弯两道主要工序就能完成成型，加工成本可控，适合批量应用在各类需要规整线缆的装配场景里。
