桌面式可编程直流电源外壳结构设计

项目分类:通用机械零部件 发布时间:2024-03-29 ID:744735
  • 桌面式可编程直流电源外壳结构设计
  • 桌面式可编程直流电源外壳结构设计
  • 桌面式可编程直流电源外壳结构设计
  • 桌面式可编程直流电源外壳结构设计
  • 桌面式可编程直流电源外壳结构设计
  • 桌面式可编程直流电源外壳结构设计

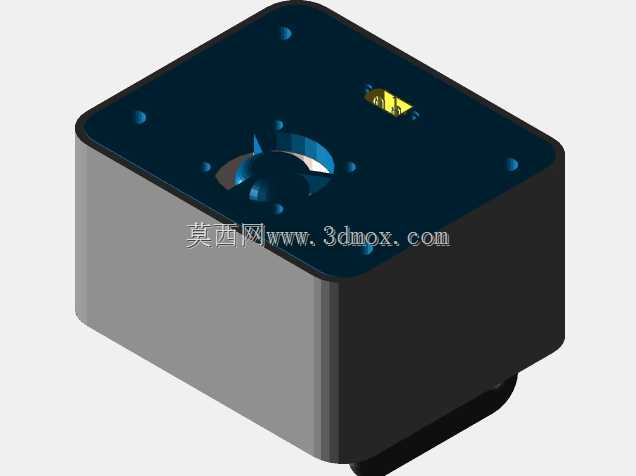

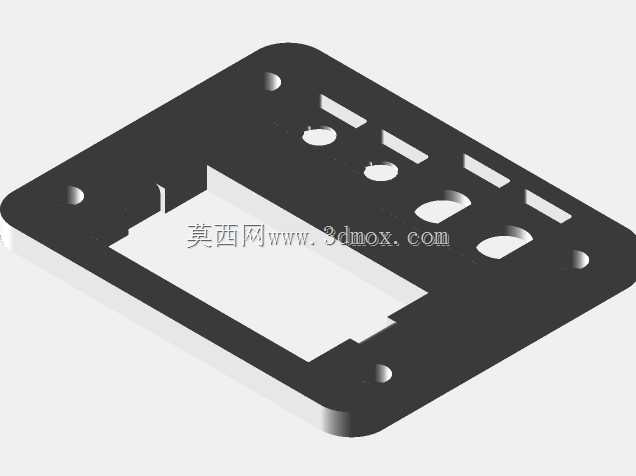

  这款可编程电源的壳体结构,在设计之初就瞄准了实验室测试台、小型电子产线调试工位这类桌面端使用场景,日常需要频繁挪动、接线调整,所以整体采用方正的盒式布局,底部预留了防滑脚垫的安装位,放置在防静电工作台面上不会轻易滑动,边角做了小半径的圆角过渡,既避免钣金加工时的锐边割手问题,也能在挪动磕碰时减少壳体变形的概率。顶面的操作区域做了下沉式的界面设计,显示窗口和调节旋钮的安装位都预留了精准的定位凸台,旋钮周边做了环形的刻度标识凹槽,贴装刻度贴膜时不会出现偏移,显示窗口的沉台深度刚好覆盖显示屏的边框,装配后不会露出屏幕边缘的固定胶层,整体视觉更整洁。壳体的主体采用拼接式结构,侧围和底壳通过侧边的内藏式卡扣配合底部的紧固螺丝连接,

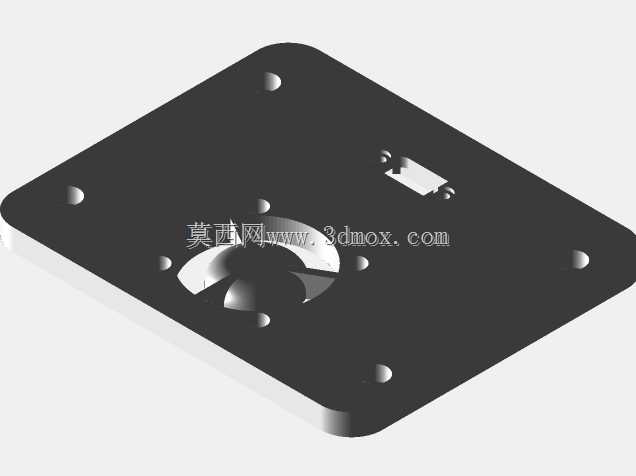

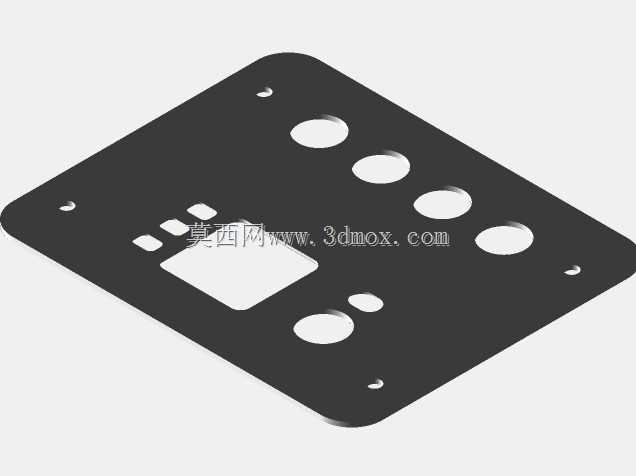

  不需要在外观面露出螺丝孔,日常拆机检修内部的电源模块、控制板时,只需要拧下底部的四颗固定螺丝就能拆开侧围,不需要撬动外观面,避免留下撬痕影响设备外观。顶面的安装孔位都做了沉孔设计,固定顶面面板的螺丝拧入后和顶面齐平,不会突出表面勾挂实验台上的导线。从安装边界来看,整体的长宽尺寸控制在常规桌面设备的占用范围内,深度不会超过普通工作台的纵深,后方预留了电源输入接口、输出接线端子、通讯接口的开孔位置,开孔边缘都做了翻边处理,既可以增加开孔处的结构强度,也能避免接线时线材被锐边割破绝缘层。内部的安装柱位置对应主流的可编程电源控制板、功率模块的固定孔位,不同功率等级的模块只需要调整内部安装柱的高度就能适配,不需要重新开模制作外壳,

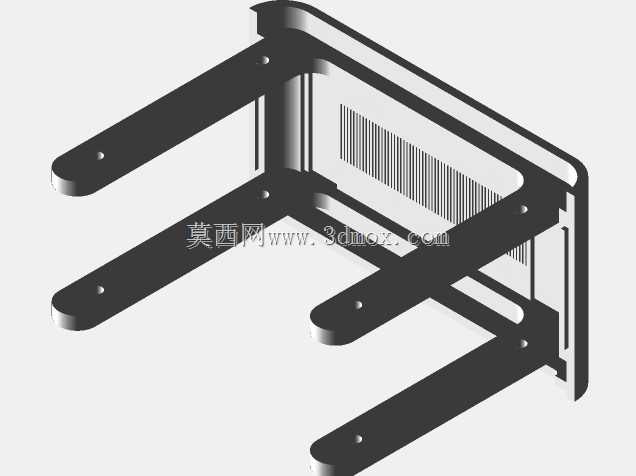

  能大幅降低衍生型号的开发成本。侧面预留了散热格栅的开槽位置,对应内部功率模块的散热风道,冷风从侧面格栅进入,经过散热片后从后方的开孔排出,长时间满负载输出时也能保证内部温度在元器件允许的工作范围内。顶面的水平泡安装位做了精准的角度定位,设备放置时可以通过水平泡确认台面是否水平,避免内部的可调元件因为长期倾斜出现参数偏移。接线端子的安装位做了内凹设计,接线后插头不会突出壳体后方,贴墙放置时也不会压到线材导致接触不良。整个壳体的结构设计没有多余的装饰特征,所有的造型特征都服务于装配、使用、维护的实际需求,钣金折弯的公差控制在常规钣金加工的精度范围内,不需要高精度的加工设备就能批量生产,装配时不需要复杂的工装,

  普通工人按照装配指引就能完成整机组装,接缝均匀度能控制在0.2mm以内,满足工业级电子设备的外观要求。在实际使用场景中,这类桌面式可编程电源经常需要和示波器、电子负载等设备叠放,所以顶面的平面度做了严格控制,叠放其他设备时不会出现晃动,壳体的承重能力也做了对应的强化,顶面能承受不超过10kg的叠放重量,不会出现顶面凹陷的问题。底部的脚垫高度预留了10mm的间隙,既可以保证底部的空气流通辅助散热,也能避免工作台面上的少量积液沾到壳体底部造成锈蚀。
