在流体动力传输与能量转换场景中,这类螺旋结构涡轮部件常被用于小功率流体动能回收、低流速介质能量转换环节,区别于常规直叶片涡轮的刚性冲击式做功逻辑,该结构采用连续变曲率螺旋流道设计,能让介质在流经叶片曲面时保持更平缓的流向过渡,减少局部涡流造成的能量损耗。从实际工况适配角度看,这类结构对低雷诺数下的流体适配性更好,在小流量、低压差的应用场景里,不会出现常规叶片涡轮容易发生的启动卡滞、做功效率陡降的问题,常见于小型分布式流体能量回收单元、精密流体控制回路的动能采集模块,也可作为教学演示类流体力学实验的核心做功部件,用来直观展示黄金比例曲率下流道的介质流动特性。
设计阶段最先敲定的是1.618节距的螺旋参数,这个节距取值并非刻意追求美学概念,而是经过多轮流场仿真验证后,能让介质在螺旋流道内的轴向流速与周向流速保持最优匹配比,避免流道内出现介质流速分层——常规等节距螺旋涡轮在介质进入流道后半段时,往往会因为流道扩张比固定,出现介质贴壁流速下降、中心区域流速过快的问题,导致叶片受力不均,长期运行容易出现局部疲劳磨损。采用黄金比例连续变节距的设计后,流道的通流截面沿介质流动方向按斐波那契螺旋的曲率连续变化,介质从进入流道到推动叶片做功排出的整个过程中,对叶片的作用力始终保持均匀分布,不会出现局部应力集中点,既提升了运行稳定性,也延长了部件的连续工作寿命。

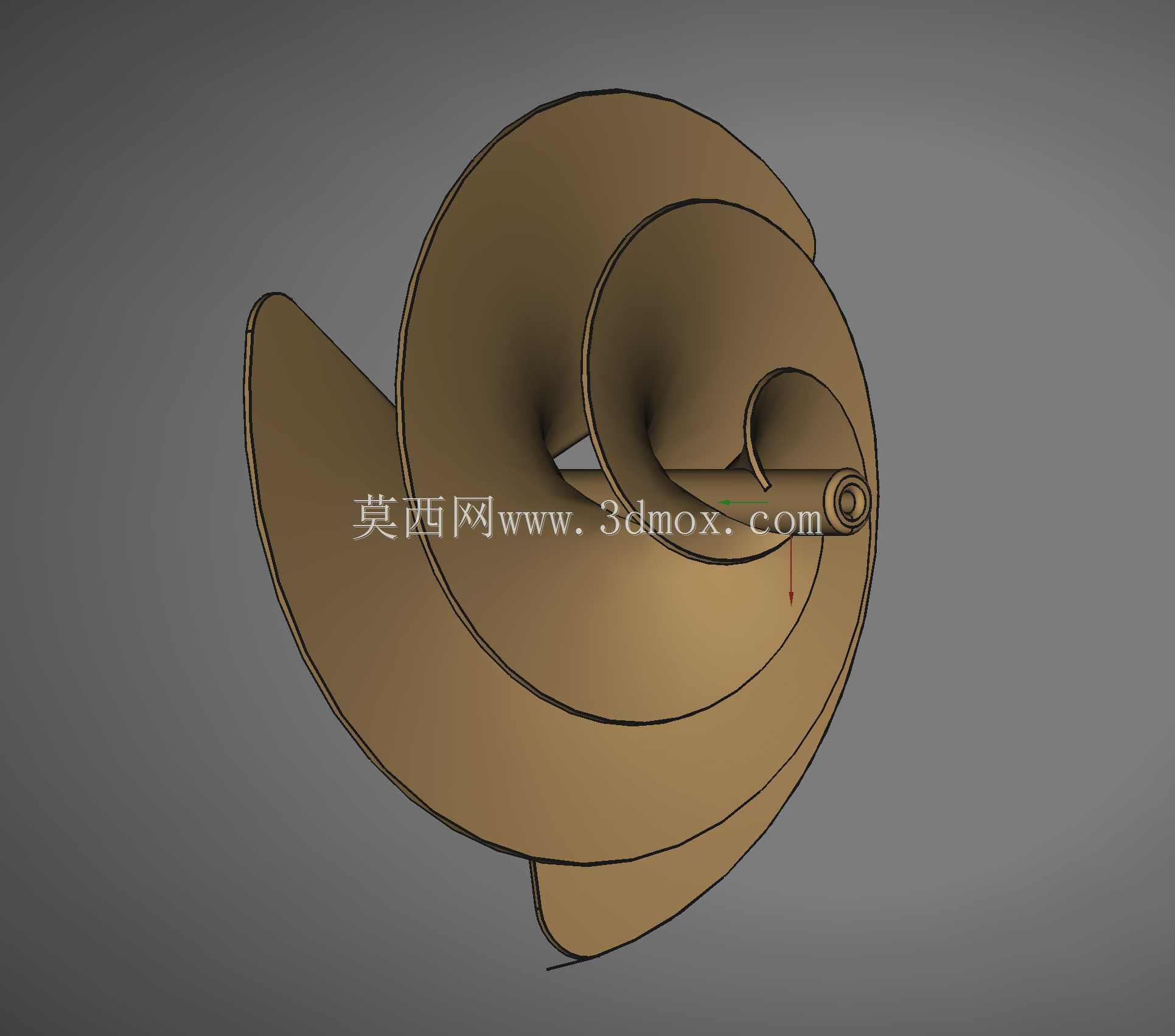

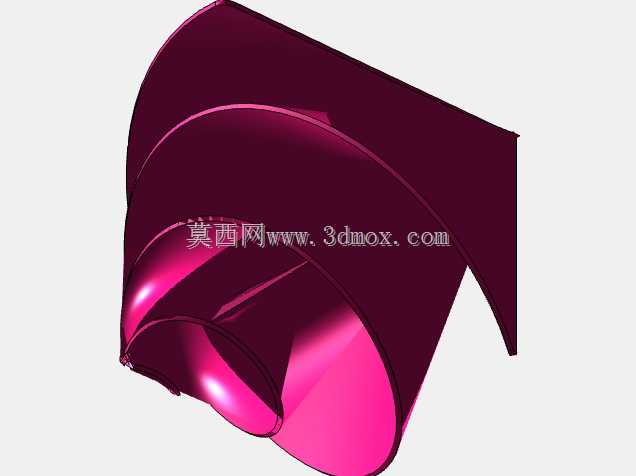

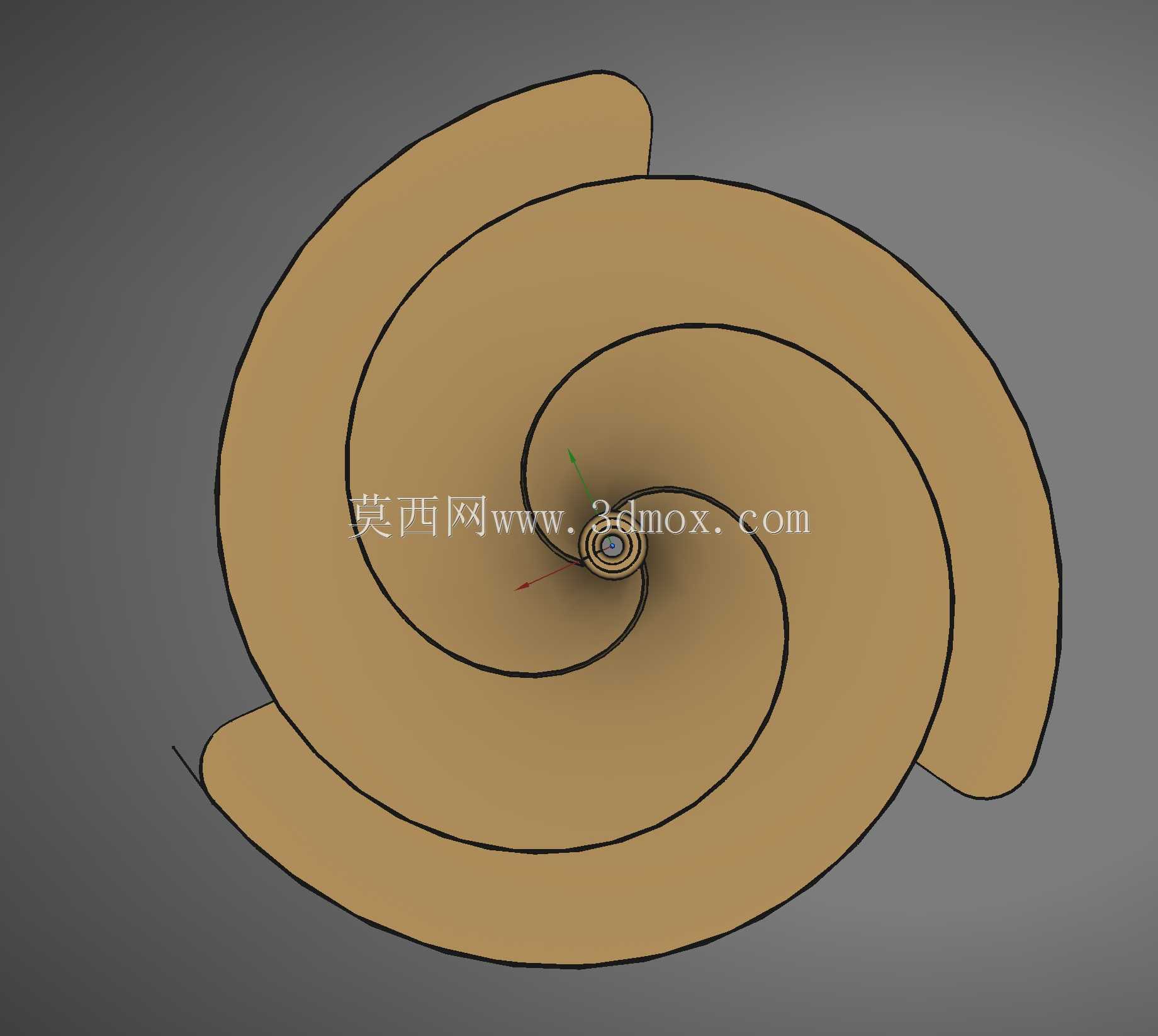

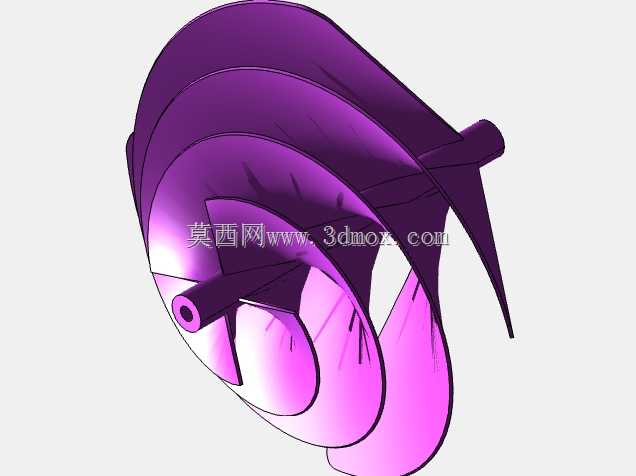

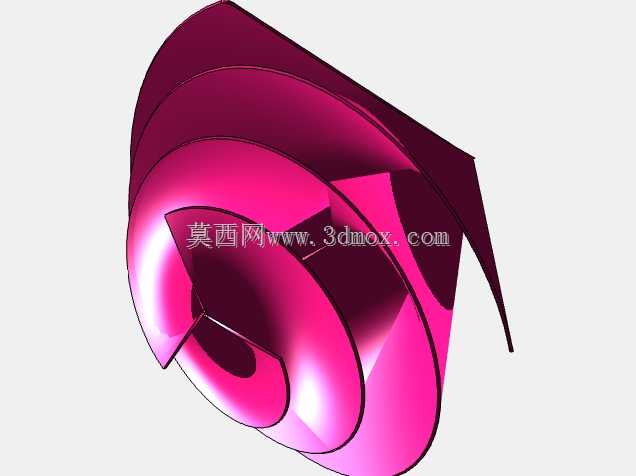

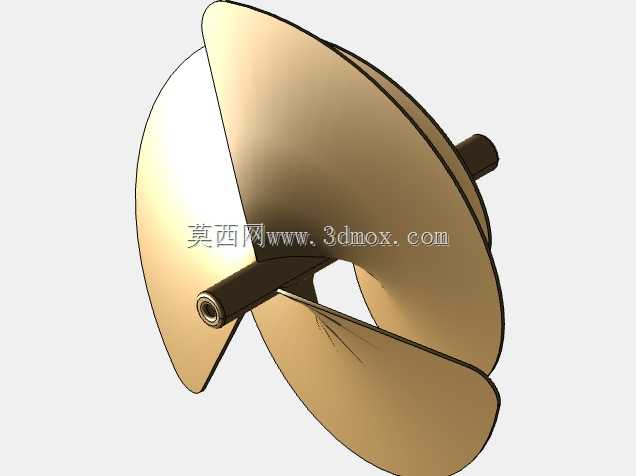

从结构外形来看,整个涡轮的螺旋叶片采用一体化成型思路,没有额外的拼接焊缝与装配接缝,叶片根部与中心轮毂的过渡段采用大圆角顺滑衔接,避免了直角过渡位置容易出现的应力集中问题,同时也减少了介质在过渡位置的流动滞留区,降低了杂质沉积卡滞的风险。安装边界上,中心轮毂位置预留了标准直径的轴孔,轴孔的公差带按照通用旋转部件的配合要求设计,可直接适配常规直径的动力输出轴,不需要额外定制转接轴套;涡轮的最大外轮廓直径控制在通用小型流体腔体的适配范围内,安装时不需要对原有设备的腔体结构做大幅改动,可直接替换同尺寸规格的常规涡轮部件,降低设备改造的适配成本。
实际功能层面,该涡轮的螺旋曲面经过曲率连续优化,介质在叶片表面的流动边界层更稳定,不容易发生边界层分离,这就意味着在相同的入口压差下,涡轮能获得更高的转矩输出,尤其是在小流量工况下,其做功效率比同尺寸直叶片涡轮高出近两成。同时,连续螺旋的结构让介质对叶片的冲击是连续渐进式的,不会出现直叶片涡轮每转动一个叶片角度就产生一次冲击脉动的问题,运行时的振动与噪声水平更低,适合对运行平稳性有要求的精密流体设备场景。设计过程中还特意调整了叶片出口端的切角角度,让介质排出时的流向与腔体出口方向保持一致,减少出口处的介质回流损失,进一步提升整体能量转换效率。
从建模实现的角度,整个曲面采用参数化建模逻辑搭建,螺旋线的生成以黄金比例矩形为基础,逐段拟合连续曲率的螺旋路径,再通过扫掠命令生成基础叶片曲面,之后对叶片的厚度做渐变处理——叶片根部厚度更大,保证结构强度,叶片边缘位置厚度适当减薄,降低介质切入时的阻力。所有曲面之间都做了G2连续顺滑处理,不存在尖锐棱角与曲面断点,既满足后续加工成型的工艺要求,也避免了曲面突变位置造成的流场紊乱。针对不同的工况需求,该参数化模型可通过调整螺旋圈数、叶片宽度、轴孔直径等参数,快速衍生出适配不同流量、不同腔体尺寸的系列化型号,不需要重新搭建基础曲面,能大幅缩短同系列产品的设计迭代周期。
在安装适配性上,涡轮的轴向尺寸也做了通用化考量,其轴向总长度与常规同直径涡轮的安装尺寸保持一致,替换安装时不需要调整腔体内部的轴向定位结构,轴端的固定方式也兼容常规的键连接与顶丝固定方案,适配不同的安装固定需求。叶片表面的曲面顺滑度满足常规机加工与3D打印的工艺要求,不需要额外做支撑结构优化就能直接生成加工路径,小批量试制时可直接采用增材制造方式快速打样验证,量产时也可通过五轴加工或者精密铸造方式成型,工艺适配性较广。
