适配多规格钨极的TIG焊棒锋刃打磨工具

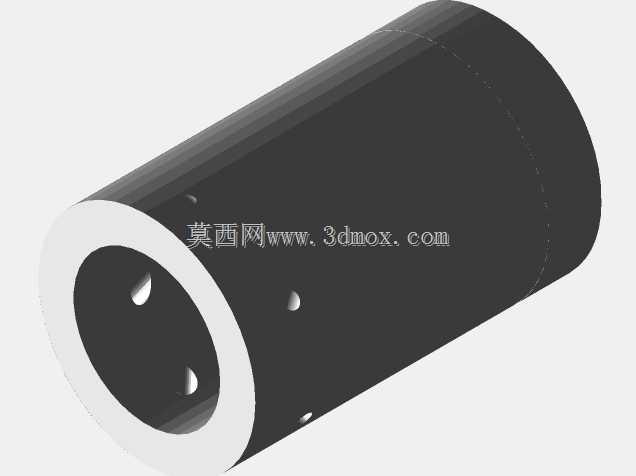

　　在现场焊接作业环节，TIG焊的钨极端头形状直接影响电弧稳定性、焊缝熔深成型质量，尤其是薄壁工件、承压管道焊接场景下，钨极磨尖的角度一致性、端头同心度偏差过大会直接导致电弧偏吹、焊缝夹钨、熔池保护失效等问题，以往现场作业多采用手持钨极在砂轮机上打磨的方式，不仅角度控制完全依赖操作人员经验，打磨过程中钨极粉尘易被吸入，还容易出现端头偏心、角度偏差过大的情况，反复修磨也会造成钨极材料的不必要损耗。这款打磨工具正是针对现场钨极修磨的实际痛点设计，整体采用套筒式结构，主体为空心圆柱形态，可直接适配配套M18x1.5mm螺纹接口的小型砂光机，这类砂光机通常搭载22mm直径金刚石磨盘，转速稳定、磨削精度高，

　　相比普通砂轮机更适合钨极这类小尺寸硬质材料的精细修磨作业。工具内部预设了30°、40°、60°三个常用的钨极磨削角度导向孔，分别对应不同焊接电流、不同材质工件的焊接需求：30°小角度端头适合大电流厚板焊接，电弧挺度足、熔深大；40°角度适配中等电流常规碳钢、不锈钢焊接，是现场应用最广的端头角度；60°大角度端头适合小电流薄壁件焊接，电弧发散均匀，不易烧穿工件。导向孔分别适配2.4mm与3.2mm两种最常用的钨极直径，插入后可直接贴靠磨盘完成定角度磨削，无需操作人员手动把控角度，能保证每次修磨的钨极端头角度一致、同心度偏差控制在极小范围内，有效降低焊接过程中电弧偏吹的概率。从安装边界来看，工具的内螺纹与砂光机输出端的M18x1.

　　5mm外螺纹完全匹配，安装后整体同轴度经过结构校核，磨削过程中不会出现晃动、偏摆问题，套筒的外壁直径经过优化，操作人员手持握持时贴合手掌轮廓，长时间作业也不易产生疲劳，套筒长度设计刚好覆盖钨极插入后的外露磨削段，既可以阻挡磨削过程中飞溅的钨极粉尘与磨粒，避免碎屑飞溅伤人，也能作为定位基准保证磨削进给量的一致性。设计过程中针对3D打印成型的工艺特性做了专门的结构优化，螺纹区域采用100%周长填充，保证螺纹连接强度，避免反复拆装后螺纹滑牙失效；中间握持区域采用50%填充率，在保证整体结构刚性的前提下减轻工具自重，降低长时间手持的负荷；导向孔区域同样采用100%填充，因为该区域是与钨极直接接触、承受磨削侧向力的部位，

　　高填充率可以提升孔壁的耐磨性能，延长工具的使用寿命，层厚设置适配常规FDM打印工艺的精度要求，打印完成后仅需简单去除支撑即可投入使用，无需二次机加工。在实际现场应用中，这款工具可放置在焊接工位旁的工具盒内，需要修磨钨极时直接将其安装在配套小型砂光机上，根据当前焊接工艺要求选择对应角度的导向孔，插入对应直径的钨极后匀速转动即可完成端头修磨，整个过程仅需数秒，相比传统手持打磨方式效率提升明显，且修磨后的钨极质量一致性高，不同操作人员磨出的钨极端头形状偏差极小，能有效稳定焊接质量，减少因钨极修磨不合格导致的焊缝返修问题。同时，套筒式的结构设计可以将磨削产生的大部分钨极粉尘阻挡在工具内部与磨盘侧，配合砂光机自带的集尘结构可大幅降低作业人员吸入钨极粉尘的职业健康风险，相比开放式打磨的作业方式更符合现场职业健康防护的要求。结构上没有多余的复杂零部件，整体为一体化结构，没有活动易损件，日常使用仅需定期清理导向孔内残留的磨屑即可，维护成本极低，不仅适合固定厂区的焊接工位使用，也适合户外安装、检修等移动焊接作业场景携带，搭配小型便携砂光机即可完成现场钨极修磨作业，无需依赖车间内的固定式砂轮机设备。
