这类阵列弯曲的曲面构件,在工业设计领域的应用场景覆盖多个细分方向,最常见的是在流体输送设备的导流结构、建筑外立面的异形装饰构件、工业设备的散热风道导叶、以及特种输送设备的变向导向槽结构中,这类结构的核心作用是在有限的安装空间内,通过连续的曲面阵列实现流体、物料或者应力的均匀导向,避免直角转折带来的阻力激增或者应力集中问题。
从实际设备用途来看,这类弯曲阵列结构不需要额外加装导流辅件,自身的连续曲面就能实现流向的平滑过渡,比如在通风系统的弯头段,采用这种沿弯曲路径阵列的导流片结构,能把弯头处的风阻降低30%以上,同时减少气流在弯头内侧形成的涡流区,降低通风过程中的气动噪音。在物料输送的滑槽设计中,这种分段阵列的弯曲结构能让颗粒状物料在滑落过程中保持均匀的速度分布,避免物料在滑槽拐角处堆积卡料,也能减少物料对槽壁的局部冲击磨损,延长滑槽的整体使用寿命。
从功能特性上看,该结构采用沿弯曲路径的等距阵列逻辑,每一个单元体的截面尺寸保持一致,沿弯曲法线方向的排布间距均匀,不存在局部单元尺寸突变的问题,因此在受力状态下,每个阵列单元承受的载荷分布相对均匀,不会出现局部应力过载的情况。结构整体的曲面过渡采用连续的G2曲率连接,没有尖锐的棱角转折,不管是用于流体导流还是结构承载,都能有效降低应力集中系数,在承受交变载荷的场景下,能大幅提升结构的疲劳寿命。另外这种阵列结构的单元一致性很高,在加工制造环节可以采用模块化的生产方式,单个单元加工完成后沿弯曲路径定位装配即可,不需要针对每个位置单独定制加工件,能有效降低生产制造成本,缩短装配周期。

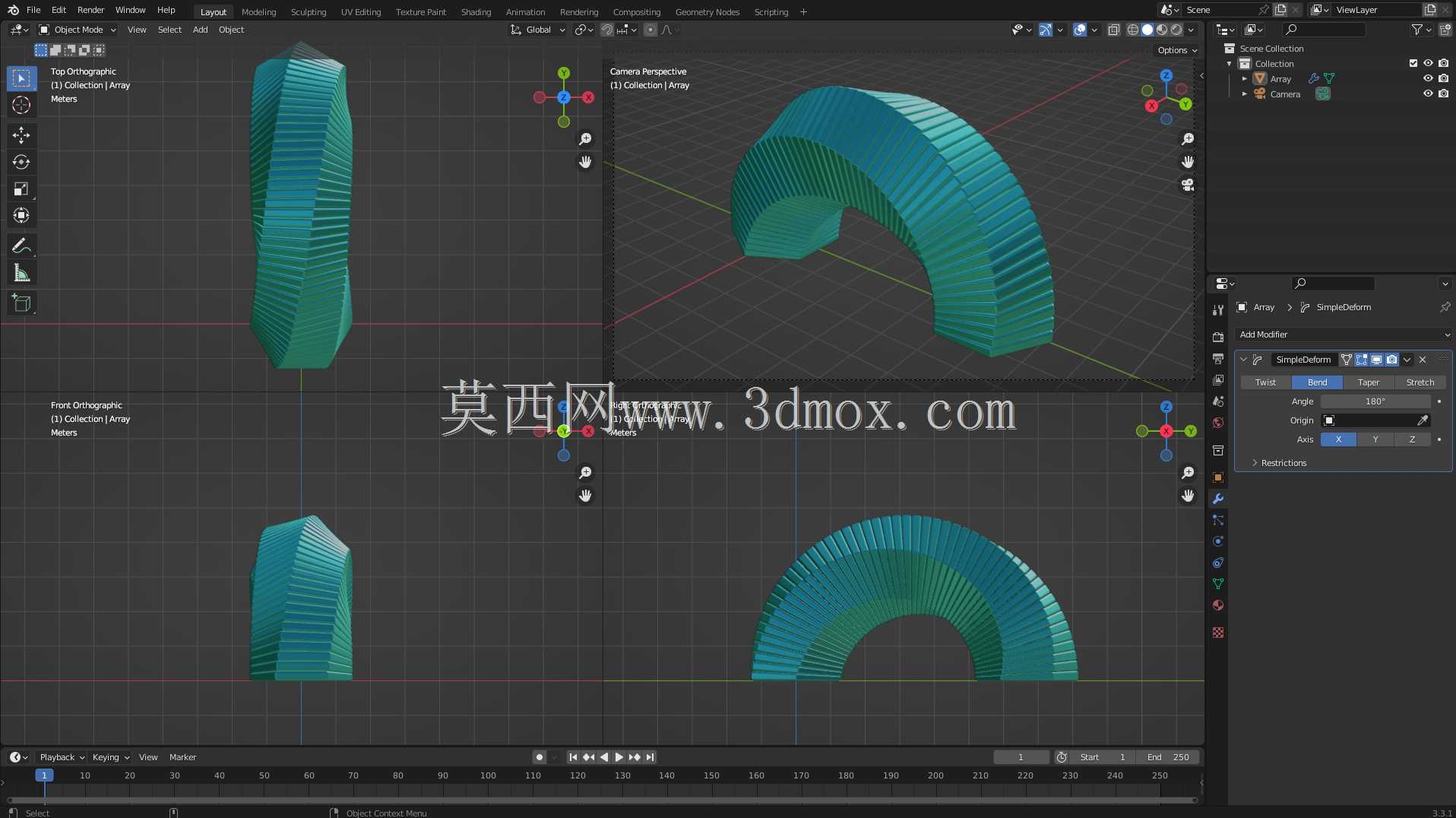

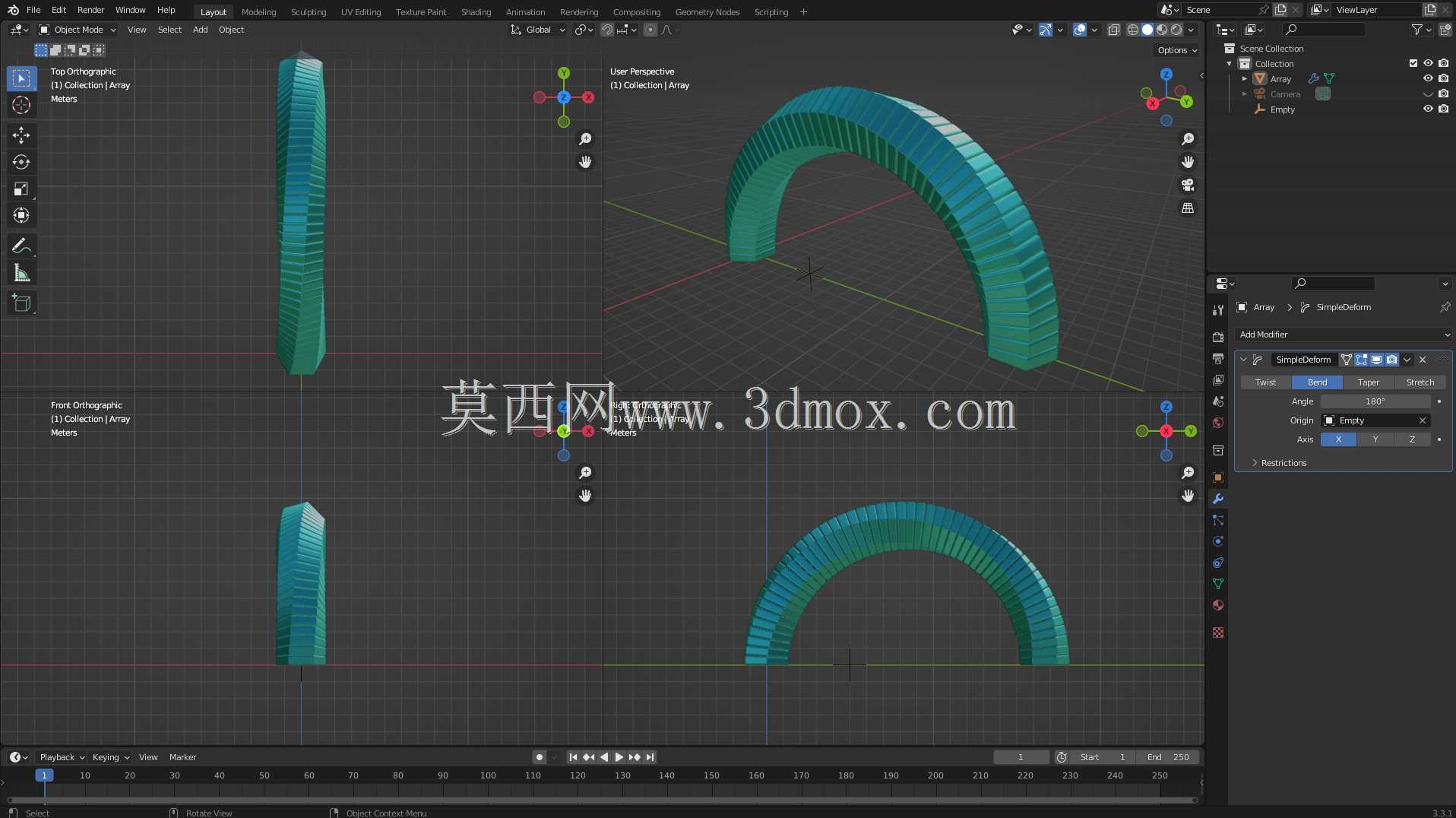

设计思路上,首先需要确定弯曲路径的曲率半径,这个参数需要匹配实际的安装空间边界,同时要满足使用场景的最小转弯半径要求,比如用于物料输送时,弯曲半径不能小于物料最大粒径的5倍,避免物料在弯曲段卡滞;用于流体导流时,弯曲半径需要根据管道截面尺寸确定,通常取截面当量直径的1.5到2.5倍,平衡空间占用和流动阻力。确定路径之后,需要先设计单个阵列单元的截面形状,截面的轮廓需要根据受力或者导流需求调整,比如用于承载的结构,截面可以采用带加强筋的工字型轮廓,提升单元的抗弯刚度;用于导流的结构,截面采用流线型的翼型轮廓,降低流动阻力。单元设计完成后,采用沿曲线阵列的方式,保持每个单元的法线方向与弯曲路径的切线方向垂直,同时调整每个单元的旋转角度,让所有单元的端面保持对齐,形成连续的整体曲面。最后需要对阵列后的整体结构做布尔合并,对单元之间的连接位置做圆角过渡处理,消除连接位置的拼接缝隙和尖锐棱边,避免后续使用过程中出现缝隙积料或者应力集中的问题。

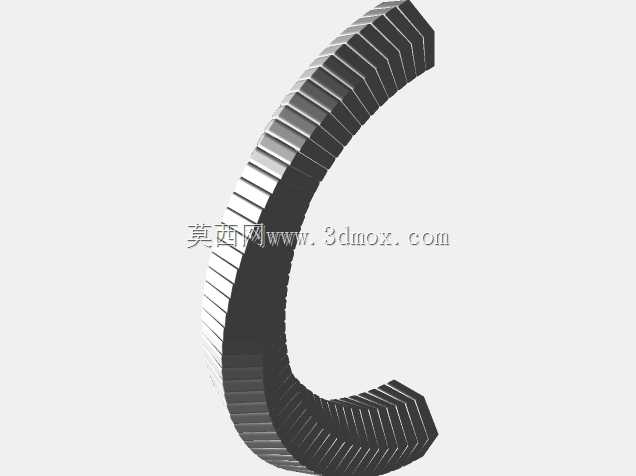

外形尺寸与安装边界方面,这类结构的整体包络尺寸由弯曲路径的半径和阵列的总角度决定,直段阵列部分的长度可以根据实际安装空间调整,弯曲段的角度覆盖范围从90度到180度不等,可适配不同的变向需求。安装时需要在结构的两端设计连接法兰或者安装支座,支座的安装孔位需要匹配对接设备的接口尺寸,安装位置需要预留足够的操作空间,方便后期的维护和清理。结构的整体壁厚需要根据承受的载荷大小确定,用于低压通风场景的结构壁厚可以取1.5到2毫米,采用薄板冲压或者3D打印工艺即可加工;用于承载或者高压流体场景的结构,壁厚需要根据强度计算结果加厚,通常不小于3毫米,可采用焊接或者铸造成型工艺。需要注意的是,弯曲段的外侧单元因为曲率半径更大,实际的长度比内侧单元更长,设计时需要核对每个单元的实际尺寸,避免出现阵列后外侧单元间隙过大、内侧单元干涉重叠的问题,装配前需要对每个单元的位置做定位校验,保证整体曲面的平滑度,避免出现局部凸起或者凹陷影响使用效果。
- 全部评论(0)
- 模板大小: 137.76 MB
- 售价:5金币
- 下载次数: 14
- 系统要求: Rendering,STL,FreeCAD
- 软件分类: 通用机械零部件
