橡胶脚踏开关环形安装固定座结构设计

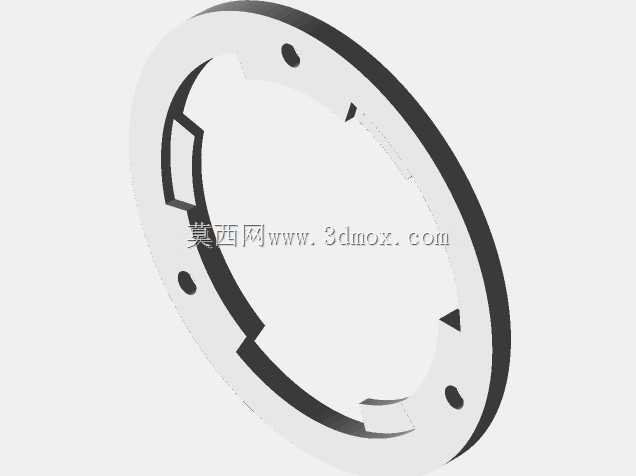

　　在车间工位控制、小型加工设备启停控制、医疗辅助设备脚控操作等场景中，脚踏开关的安装固定可靠性直接影响操作安全性，不少现场使用的红色橡胶脚踏开关，常因安装板老化碎裂、磕碰损坏导致开关移位、操作失效，甚至引发误触发的安全隐患，这款环形安装固定座正是针对这类替换需求开发的结构件。从实际使用场景出发，这类脚踏开关多布置在工位地面、设备操作位侧下方，日常会承受操作人员脚部的踩踏冲击力、车间地面的油污腐蚀、偶尔的重物磕碰，因此固定座的结构设计首先要保证安装后的抗形变能力，环形主体采用等厚圈式结构，避开了开关本体的活动触发区域，不会干涉脚踏的按压行程，同时圈体上均匀布置的三处安装孔位，对应原开关安装板的固定点位，替换时无需重新在安装基面打孔，

　　可直接适配原有安装孔距，大幅降低现场替换的改造成本。设计过程中，首先对常见损坏的橡胶脚踏开关安装板进行了测绘还原，原安装板为橡胶包覆薄金属结构，长期受踩踏交变应力后，金属层易出现疲劳断裂，橡胶层老化后会失去防滑缓冲作用，因此这款固定座在结构上做了针对性优化：圈体内侧设置三处定位卡舌，安装时可直接卡入脚踏开关底座的对应卡槽，不需要额外打胶或者增加紧固件，就能限制开关本体的周向转动，避免长期踩踏后开关出现偏转错位；圈体边缘做了小尺寸倒角处理，既可以避免安装时划伤操作人员的手部，也能减少地面杂物、金属切屑在圈体边缘的堆积，降低日常清理的难度。从安装边界来看，这款固定座的环形内径完全匹配对应型号脚踏开关的底座外径，

　　安装后开关底座可完全嵌入圈体内侧，圈体厚度控制在合理范围，不会高出脚踏开关的触发面太多，避免操作人员脚部误碰圈体导致操作不适；外侧的安装孔采用沉孔设计，固定螺丝安装后螺丝头完全沉入沉孔内，不会突出固定座表面，既避免螺丝头被踩踏变形导致后续拆卸困难，也能防止螺丝头刮蹭操作人员的工鞋鞋底。在功能特性上，这款固定座除了承担脚踏开关的安装固定作用，圈体本身还能形成一圈防护结构，当工位附近有小零件掉落、工具滑落时，圈体可以阻挡硬物直接撞击脚踏开关的侧面壳体，降低开关壳体碎裂的风险；同时圈体与安装基面完全贴合后，能在开关底座周围形成一圈密封边界，减少地面的油污、切削液从安装缝隙渗入开关底部，降低开关内部触点被腐蚀的概率，

　　延长脚踏开关的整体使用寿命。实际选型适配时，需要确认对应脚踏开关的底座外径、原有安装孔的中心距与固定座的参数匹配，安装时先将固定座通过沉孔螺丝固定在地面或者设备踏板上，再将脚踏开关对准内侧卡舌压入即可，整个安装过程不需要复杂的工装，普通运维人员即可完成替换操作，相比重新采购整套脚踏开关，仅替换安装固定座的成本更低，也能减少备件的库存种类。结构建模过程中，对圈体的受力情况做了简化校核，当承受垂直方向1500N的踩踏冲击力时，圈体的最大形变位置出现在相邻两个安装孔的中间段，形变量控制在可接受范围内，不会出现永久变形；卡舌位置的受力集中点做了圆角过渡处理，避免长期受开关本体的挤压出现断裂，保证反复拆装后的结构强度。
