艾本德热混合器替换混合板结构设计

　　在分子生物学、临床检验等实验室场景中，恒温金属浴也就是常说的热混合器，是样本孵育、酶促反应、试剂混匀流程里的高频使用设备，其中艾本德系列热混合器凭借控温精度高、混匀转速稳定的特点，在各类实验室中保有量极高。这类设备日常运行中，连接驱动电机与顶部试管支架的混合板属于典型的易损件——该部件为塑料矩形结构，长期承受电机往复振动带来的交变载荷，同时反复经历高低温循环带来的材料内应力变化，很容易在安装卡位处出现断裂失效，一旦损坏就会导致试管支架无法正常传动，设备直接停机，而原厂替换配件采购周期长、成本高，不少实验室会选择自制替换件来快速恢复设备运行。

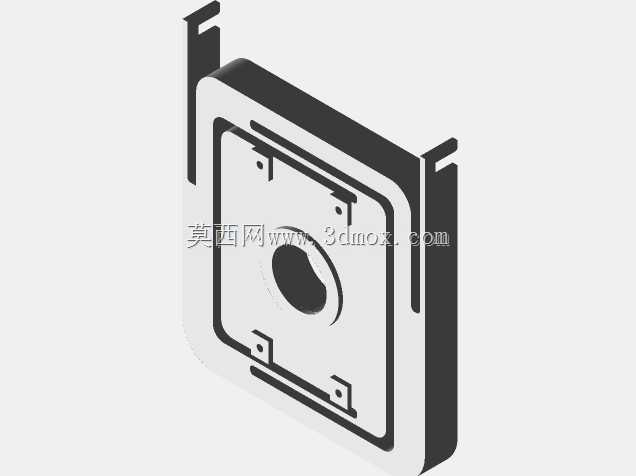

　　这款替换混合板的设计完全匹配原机的安装接口，整体采用矩形板式结构，侧边设置的两个凸起卡位刚好卡入设备主体的对应滑槽内，不需要额外修改设备原有结构即可直接装配，安装时只需对准卡位推入，再将顶部试管支架的连接轴对准板件中心孔锁紧即可完成更换，整个替换过程不需要专业维修人员，实验室操作人员即可自行完成。设计时针对原配件易断裂的问题做了结构优化，在卡位与主板的连接位置做了圆弧过渡处理，减少应力集中点，同时板件主体的加强筋布局完全贴合原板的受力路径，既保证了传动过程中的结构刚度，避免混匀过程中板件出现形变导致试管支架晃动，又不会过度增加部件重量给驱动电机带来额外负载。

　　考虑到不同批次设备长期使用后的磨损差异，以及不同使用者的安装调试习惯，设计时针对中心连接孔做了三档尺寸适配，基准尺寸为28mm，使用者可以根据自身设备的实际磨损情况选择对应尺寸的版本装配，也可以根据实际测量的连接轴尺寸对孔位做微调，保证连接后的同轴度，避免传动过程中出现偏心振动。板件上预留的四个小安装孔位完全对应试管支架底部的固定柱位置，装配后支架不会出现横向窜动，保证混匀过程中样本的振荡幅度一致，不会出现部分样本混匀不充分的问题。

　　从3D打印制造的角度考虑，这款混合板的结构完全适配FDM打印工艺，打印时采用6层壁厚设置即可满足结构强度要求，填充率设置为50%即可承受日常使用的交变载荷，材料选用常规PLA+即可满足常规0-100℃的使用工况，如果需要更高的耐温性能，也可以更换为PETG等耐温更好的材料打印，不需要修改模型结构。板件的所有边角都做了圆角处理，没有尖锐的凸起结构，安装过程中不会划伤操作人员，也不会在设备运行过程中剐蹭周边的其他部件。

　　实际使用中，这款替换混合板的传动稳定性与原厂配件基本一致，控温过程中板件的热形变率与原配件保持在同一水平，不会因为形变导致卡位松动或者中心孔偏移，长期运行下的疲劳寿命也能满足实验室日常使用需求，对于设备保有量大的实验室来说，可以大幅降低设备的维护成本，减少因配件损坏导致的实验流程中断问题。设计过程中完全复刻了原配件的安装边界尺寸，所有配合面的公差都控制在3D打印可实现的范围内，不需要二次打磨加工即可直接装配使用，对于有自制配件需求的使用者来说，只需要根据自身设备的中心孔实际尺寸选择对应版本打印即可，不需要做额外的结构修改。
