机械装配用跨接布线定位结构件

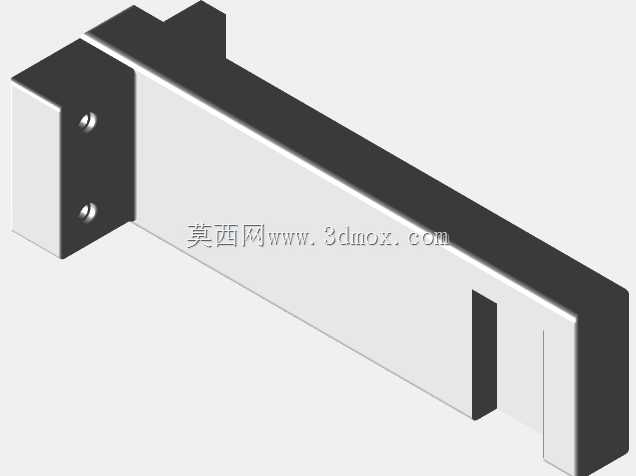

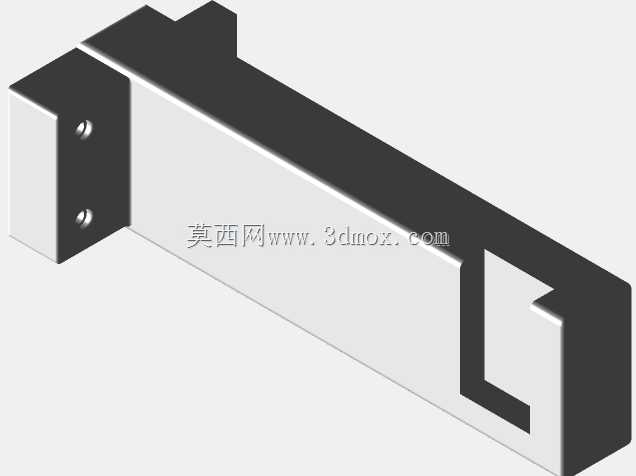

　　在各类非标自动化设备、小型机电产品的内部装配环节，不同功能模块之间的走线固定一直是容易被忽略却直接影响整机可靠性的细节，尤其是两个存在高低差或者平面错位的安装位之间，线材如果没有可靠的承托与限位，长期运行中受设备振动、线材自身重力拉扯，很容易出现接头松脱、线皮磨损搭铁的问题，严重时甚至会引发信号中断、电路短路的故障。这款跨接布线定位结构件，就是针对这类两部分分离结构之间的走线需求设计的专用承托构件。从结构形态来看，构件整体采用L型的立体弯折构型，主体承托面为平整的矩形平面，能够为跨接布置的线材提供稳定的支撑面，避免线材悬空无依托；弯折形成的垂直立边一方面作为结构加强筋提升构件自身的抗形变能力，另一方面也能起到侧向挡边的作用，

　　防止线材从承托面侧边滑脱。构件两端的凸台结构是安装定位的核心结构，凸台的尺寸与对应安装基座上的预留卡槽完全匹配，安装时无需额外打孔攻丝，直接将两端凸台卡入对应安装位的卡槽内即可完成固定，装配效率远高于螺丝固定的同类走线件，同时也避免了螺丝突出对线材造成的刮擦风险。在实际选型应用时，需要重点核对两个待连接安装位之间的中心距、高低差参数，确保构件两端凸台的中心距与安装位卡槽间距一致，承托面的宽度要大于所布置线束的整体外径，预留至少15%的余量方便后期线束检修更换；构件安装完成后，承托面与两侧安装位的平面要保持平滑过渡，不能出现台阶落差，避免线材在弯折处形成锐角折弯，损伤内部线芯。从设计逻辑上看，这款构件没有多余的冗余结构，

　　所有构型都服务于走线承托与快速安装两个核心功能：平整的承托面保证线材敷设时的弯曲半径符合电气布线规范，立边的高度刚好覆盖常用线束的直径范围，不会因为立边过高影响周边其他零部件的装配，两端的凸台做了微小的导入倒角，装配时可以顺畅滑入卡槽，同时凸台与卡槽的配合间隙控制在0.1mm以内，既保证安装时的顺畅度，又能避免设备运行时构件出现窜动。在不同的应用场景下，这款构件可以适配多类布线需求：小型输送设备的机架段之间的传感器信号线跨接、桌面型3D打印机的运动模块与主控模块之间的线缆承托、小型电控柜内不同安装梁之间的二次线敷设都可以使用这类结构件，相比传统的扎带悬空固定、线槽跨接的方式，这种一体式的布线构件不需要额外搭配其他固定辅件，

　　装配后外观整洁，长期使用不会出现扎带老化松脱的问题。需要注意的是，这类构件的安装边界要避开设备的运动部件行程范围，承托面上方要预留足够的空间，不能被其他结构件挤压，避免敷设的线材被压伤；如果是用于动力线的跨接承托，还需要核对构件的棱边是否做了倒钝处理，防止尖锐棱边割破动力线的绝缘层，这款构件的所有外露棱边都做了R0.5的圆角处理，完全满足电气布线的安全要求。在三维建模过程中，这类构件的参数化设计可以直接复用在不同的设备项目中，只需要根据实际安装位的间距调整构件的整体长度、承托面宽度，就可以快速生成适配不同场景的布线结构件，不需要从零开始绘制结构，能够大幅提升非标设计的出图效率。
