双线性齿轮齿条伺服执行传动结构

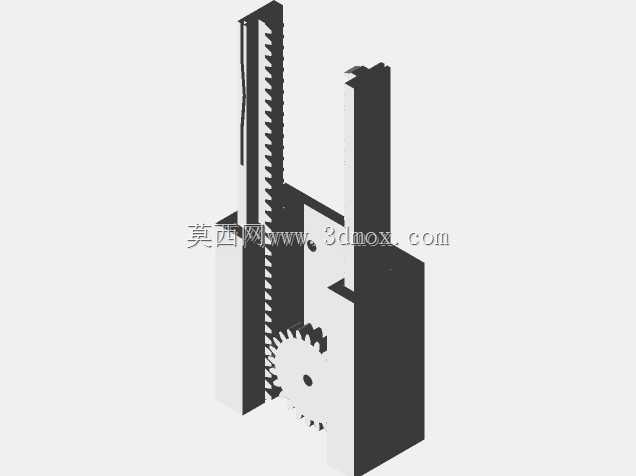

　　在小型仿生机械、桌面级精密执行机构的开发场景里，这类双线性布局的齿轮齿条传动结构，往往承担着把旋转动力转化为直线往复动作的核心作用，尤其适配需要双向同步伸缩、动作行程可控的关节类部件，比如仿生机械手的腕部屈伸单元、小型铸造模拟装置的动作执行端，都能看到这类结构的实际应用。不同于单齿条单侧驱动的结构，这套双线性布局的执行组件，采用两根平行布置的齿条作为直线运动载体，中间的驱动齿轮同时与两侧齿条啮合，当齿轮受驱动源带动旋转时，两根齿条会沿着相反的线性方向同步运动，这种对称式的传动逻辑，能从根源上抵消单侧齿条传动带来的侧向倾覆力矩，不需要额外加装导向滑块承受偏载，在小安装空间里就能实现稳定的双向直线动作，大幅缩小了执行单元的整体体积。

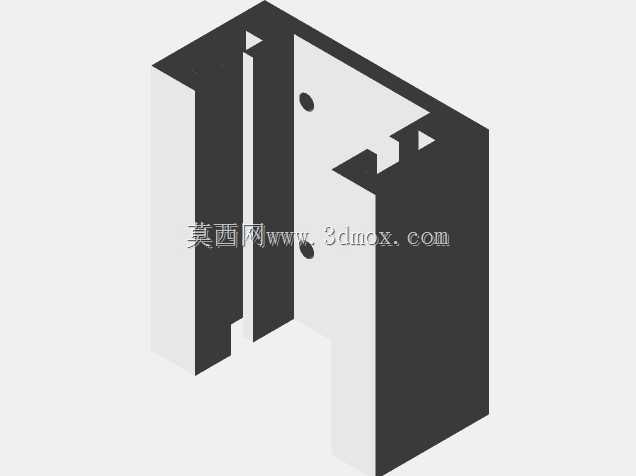

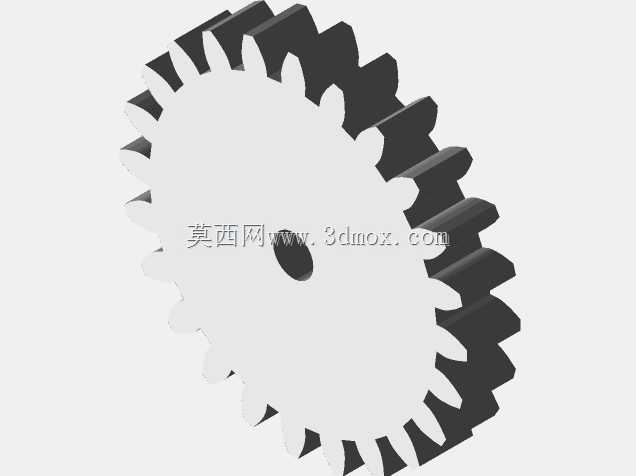

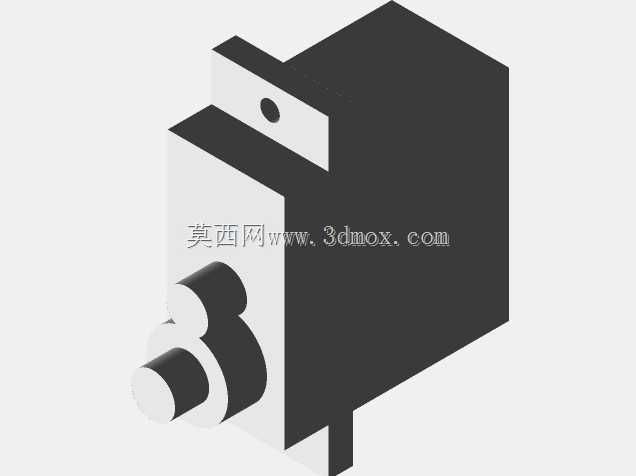

　　从设计思路上看，这套结构优先考虑了小扭矩驱动场景下的传动效率，齿轮采用标准渐开线齿形，齿侧间隙控制在小间隙配合区间，既保证传动过程无卡滞，也能减少往复动作时的回程误差，齿条的背部直接加工出导向凸台，和安装基座上的导向槽直接配合，省去了额外的导轨零件，把传动功能和导向功能集成在同一组零件上，非常适合用9g级别的微型舵机作为驱动源，这类舵机输出扭矩有限，集成化的结构设计能减少不必要的传动摩擦损耗，让有限的扭矩全部转化为直线输出力。实际装配时，两根齿条的安装平面需要保持严格平行，平行度公差需要控制在0.05mm以内，否则齿轮啮合时会出现齿面偏磨，甚至在往复运动中出现卡齿问题；齿轮的安装轴需要和两根齿条的齿面保持垂直，轴向窜动量控制在0.

　　02mm以内，保证齿轮全齿宽都能和两侧齿条均匀啮合，避免局部应力集中导致齿形磨损过快。从安装边界来看，这套结构的整体外轮廓适配小型仿生部件的内部安装空间，齿条的有效行程可以根据实际动作需求调整齿长，不需要改动整体安装接口，基座上预留的安装孔位可以直接和仿生构件的支撑骨架连接，不需要额外设计转接零件。在实际使用场景中，这类结构不需要复杂的润滑维护，因为采用的是小载荷低速传动，齿面的摩擦损耗极低，长期往复运行也能保持稳定的传动精度，尤其适合教学演示类的仿生机械模型、小型桌面级动作装置使用，相比丝杆传动、皮带传动的结构，它的结构更简单，零件数量更少，装配难度更低，在小行程、小负载的直线执行场景里，有着更高的性价比。设计过程中，

　　齿形参数的匹配是核心要点，齿轮的模数和齿条模数完全一致，齿顶高系数取标准值，保证啮合时没有齿顶干涉，齿条的端部做了倒角处理，装配时能顺利导入啮合位置，降低装配调试的难度；齿轮的中心位置严格设置在两根齿条的对称中心线上，保证两侧齿条的啮合间隙一致，运动时两侧的输出力均匀，不会出现一侧齿条受力过大导致的运动卡顿。对于结构设计从业者来说，这类集成化的传动结构思路，也可以拓展到其他小型直线执行场景里，比如小型自动锁具的锁舌驱动、桌面级小型夹具的开合动作，都可以参考这种双齿条对称驱动的结构逻辑，在有限的空间里实现稳定的双向直线动作，同时减少零件数量，降低整体装配和加工成本。
