HDZero模拟模块防护覆盖壳体结构

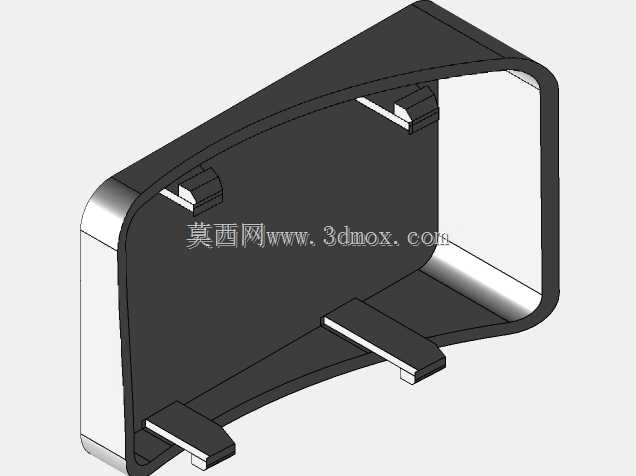

　　这款覆盖壳体主要应用在FPV图传设备的HDZero模拟模块配套防护场景中，日常装机时直接扣合在模块外侧，核心作用是隔绝飞行过程中溅入的泥水、草屑与空中浮尘，避免模块外露的引脚、接线端被异物剐蹭短路，同时也能在轻微炸机时分散冲击力，降低模块本体被磕碰损坏的概率。从实际装机的适配需求出发，设计时首先敲定了无切口的基础覆盖构型，没有在壳体侧壁预留多余的开槽，最大程度保证防护的完整性，避免缝隙成为异物侵入的通道。壳体整体采用单侧开口的框型结构，开口侧的轮廓完全匹配HDZero模拟模块的外沿尺寸，扣合后内壁与模块外壳之间预留0.2mm的均匀间隙，既不会因为公差问题出现装配卡滞，也不会因为间隙过大导致装机后出现松旷晃动。

　　内壁上设置的三处卡扣结构是整个设计的核心安装结构，三个卡扣分别布置在壳体的两个短边与一个长边位置，卡扣的卡合凸台高度设计为0.8mm，扣合时凸台刚好卡入模块外壳预设的卡槽内，不需要额外打胶或者使用螺丝固定，徒手就能完成拆装，日常调试模块时拆卸非常方便，同时卡合后的拉脱力能达到15N以上，普通飞行的振动、急停惯性都不会让壳体意外脱落。壳体的外侧边角全部做了R2的圆角过渡，一方面是避免尖锐边角在装机或者调试时划伤操作人员的手，另一方面也能在发生碰撞时让冲击力顺着圆弧面分散，减少应力集中导致的壳体开裂问题。壳体的壁厚统一设置为1.5mm，这个厚度既能保证壳体本身的结构强度，在受到普通侧向挤压时不会出现明显变形，

　　也不会因为壁厚过大增加不必要的重量，毕竟FPV设备对整机重量的敏感度很高，过重的配件会影响飞行续航与机动性能。从安装边界来看，扣合完成后整个壳体的外轮廓比模块本体单边突出不超过1.8mm，不会和周边的图传天线、飞控安装架、机架碳板产生干涉，适配市面上绝大多数主流的5寸、3寸FPV穿越机的安装位，不需要对机架做额外的打磨修改就能直接装配。设计过程中特意规避了多余的加强筋凸起，只在卡扣对应的内壁位置做了局部的加厚处理，保证卡扣反复拆装不会出现断裂，壳体的外表面保持平整，既可以减少飞行过程中的风阻，也方便使用者根据个人喜好粘贴标识贴纸。考虑到实际使用中模块会持续发热，虽然是全覆盖结构，但壳体与模块之间预留的均匀间隙能形成稳定的空气流通层，

　　模块工作产生的热量可以通过间隙缓慢散出，不会因为完全密封导致热量积聚影响模块的工作稳定性。在结构验证阶段，针对卡扣的反复拆装寿命做了适配优化，卡扣的根部做了R0.5的圆角过渡，避免反复掰动时根部应力集中出现断裂，正常使用情况下拆装次数超过50次也不会出现卡扣失效的问题。壳体的开口端面做了0.1mm的微倒角处理，扣合时能起到导向作用，对准模块外沿后稍微用力就能顺利扣到位，不会出现边角卡滞需要反复调整位置的情况。对于日常户外飞行的场景来说，这种无切口的全覆盖设计相比带开槽的壳体，在雨天或者草地飞行时的防护能力提升非常明显，草屑、泥水很难从拼接缝隙进入模块内部，能有效降低模块因为异物侵入导致的故障概率，同时卡扣式的安装方式也兼顾了防护性与拆装便利性，不需要借助任何工具就能完成壳体的装拆，非常适合外场飞行时快速调试、更换模块的使用需求。
