DFR麦克纳姆轮专用连接适配结构件

　　在AGV小车、全向移动平台、仓储分拣移动机器人的轮组装配环节，麦克纳姆轮的安装同轴度、连接可靠性一直是影响设备运行精度的核心因素，这款适配结构正是针对80mm规格DFR麦克纳姆轮的安装痛点开发的专用连接部件，主要作用是填补轮毂与输出轴端之间的安装间隙，统一不同规格电机轴的安装接口，解决现场轮组装配时孔位不匹配、连接强度不足的问题。

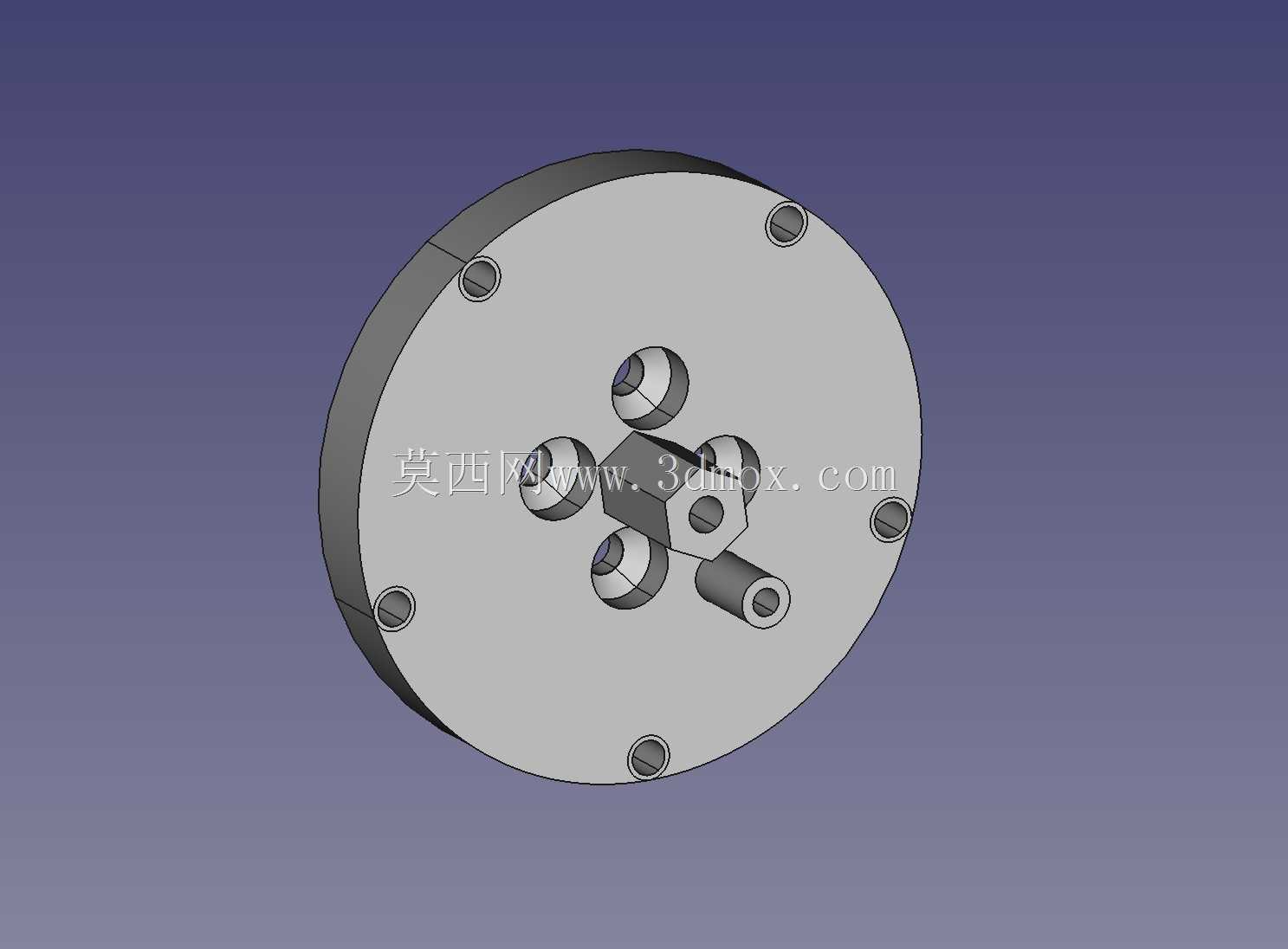

　　从实际使用场景来看，这类适配件多用于小型全向移动载具的轮组预装环节，不少DIY移动平台、教学实训机器人、轻型仓储转运AGV在选用80mm麦克纳姆轮时，经常遇到轮毂自带安装孔与所选电机输出端法兰孔位不对中、电机轴径与轮毂中心孔尺寸不匹配的问题，以往现场装配多采用亚克力板临时打孔、3D打印简易垫片凑配的方式，不仅装配效率低，运行一段时间后还容易出现孔位磨损、轮组偏摆的问题，甚至会因为连接松动导致轮组脱落，影响设备正常运行。这款适配件的设计完全围绕现场安装的实际需求展开，主体采用盘式法兰结构，中心设置内六角定位孔，可直接与轮毂中心的六角凸台配合，实现周向防转，避免轮组运行时适配件与轮毂之间出现相对滑动。

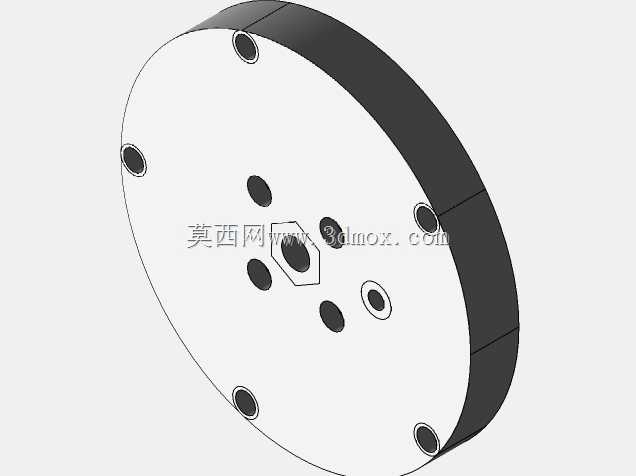

　　结构设计上，适配件盘面做了多组不同规格的安装孔位布局，其中预留了5组M2.5规格的滚花螺母安装位，采用热熔植入的设计思路，安装时可将M2.5滚花螺母加热后压入对应平面孔位，冷却后即可形成可靠的内螺纹连接点，无需额外在薄型轮毂上攻丝，解决了薄轮毂壁攻丝易滑牙、螺纹强度不足的问题。针对不同规格的驱动电机输出端，适配件预留了适配3mm、4mm轴径Pololu轮毂的安装孔位，可覆盖市面上绝大多数小型直流减速电机、步进电机的输出端安装尺寸，同时设置了4组M3规格的沉头螺栓过孔，用于将适配件整体与3D打印或者机加工的轮组安装座连接固定，沉头孔的深度经过精确计算，螺栓锁紧后头部完全没入盘面，不会出现凸起干涉轮毂贴合的问题。

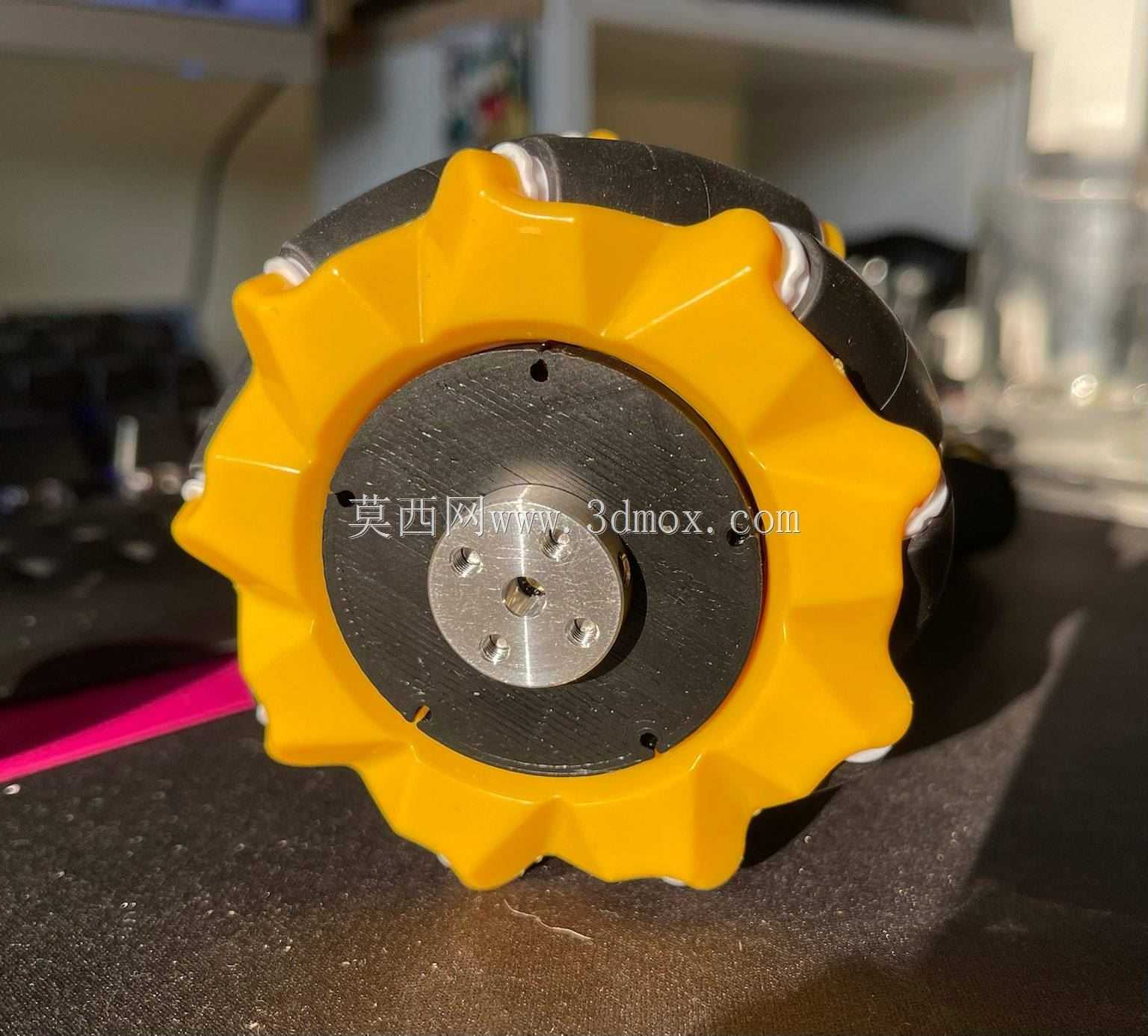

　　安装边界方面，适配件整体为薄圆盘结构，盘面厚度控制在满足连接强度的最小尺寸，不会额外增加轮组的轴向安装尺寸，可避免轮组安装后超出设备底盘的设计宽度；盘面边缘做了小倒角处理，装配时不会刮伤轮毂表面涂层，也方便安装时快速对准孔位。实际装配流程中，需要先将滚花螺母热熔植入适配件对应的安装平面，植入后要检查螺母端面与盘面是否齐平，若有热熔塑料溢出要及时修整刮平，保证适配件与轮毂端面可以完全贴合，无间隙晃动；之后将适配件的中心六角孔对准轮毂中心的六角凸台压入，从轮组外侧穿入20mm长度的M2.5螺栓与预先植入的螺母锁紧，实现适配件与轮毂的刚性连接；最后根据所选电机的轴径规格，对准电机输出法兰的孔位，穿入M3沉头螺栓将整个轮组组件固定在电机输出端即可。除了预设的标准安装孔位，盘面上还预留了多个备用光孔，现场装配时如果遇到特殊规格的安装座，也可以利用这些备用孔位加装自攻螺钉，或者穿入更长的连接螺栓做额外的加固，适配更多非标准安装场景。

　　从实际运行的可靠性角度来看，这种盘式适配结构将轮组的连接受力均匀分散到整个盘面，相比传统的单孔轴套连接方式，受力面积更大，抗扭转、抗冲击的性能更强，即使AGV在满载状态下频繁启停、做横向斜向移动，连接部位也不容易出现应力集中导致的开裂问题。同时，统一的孔位布局可以让轮组装配形成标准化流程，不需要针对每台设备的电机差异单独修改轮毂设计，大幅降低移动平台的轮组装配工时，也方便后期运维时的轮组更换，不需要重新打孔适配，直接拆装螺栓即可完成轮组替换。不少做小型移动机器人开发的工程师在样机迭代阶段，都会选用这类标准化适配件来减少定制加工件的数量，缩短样机的调试周期，也能避免因为自制安装件精度不足导致的轮组跳动、全向移动精度差的问题。
