适配Magsafe的iPhone14Pro手机保护壳结构

　　日常做消费数码周边结构设计时，这类带磁吸功能的手机保护壳是很常见的开发品类，和普通光面保护壳不同，它需要兼顾防护性能、磁吸对位精度、握持手感以及无线充电的适配性，不能只做一个简单的套状结构就交付。先从实际使用场景来说，这类保护壳主要面向日常使用iPhone14Pro的用户，一方面要抵消日常放置、轻微磕碰带来的冲击力，避免手机边框、背板玻璃出现刮擦或者碎裂，另一方面要兼容苹果原生的Magsafe磁吸生态，不管是磁吸无线充电器、磁吸卡包、磁吸车载支架这类外接配件，都要做到装上壳之后依然能精准吸附，不会出现对位偏移、磁力不足导致配件脱落的问题。

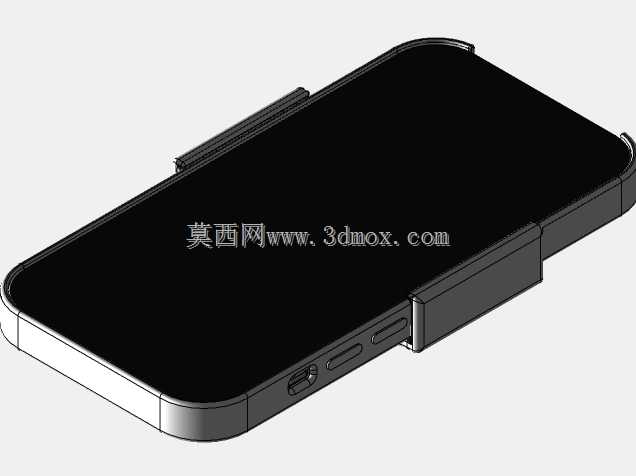

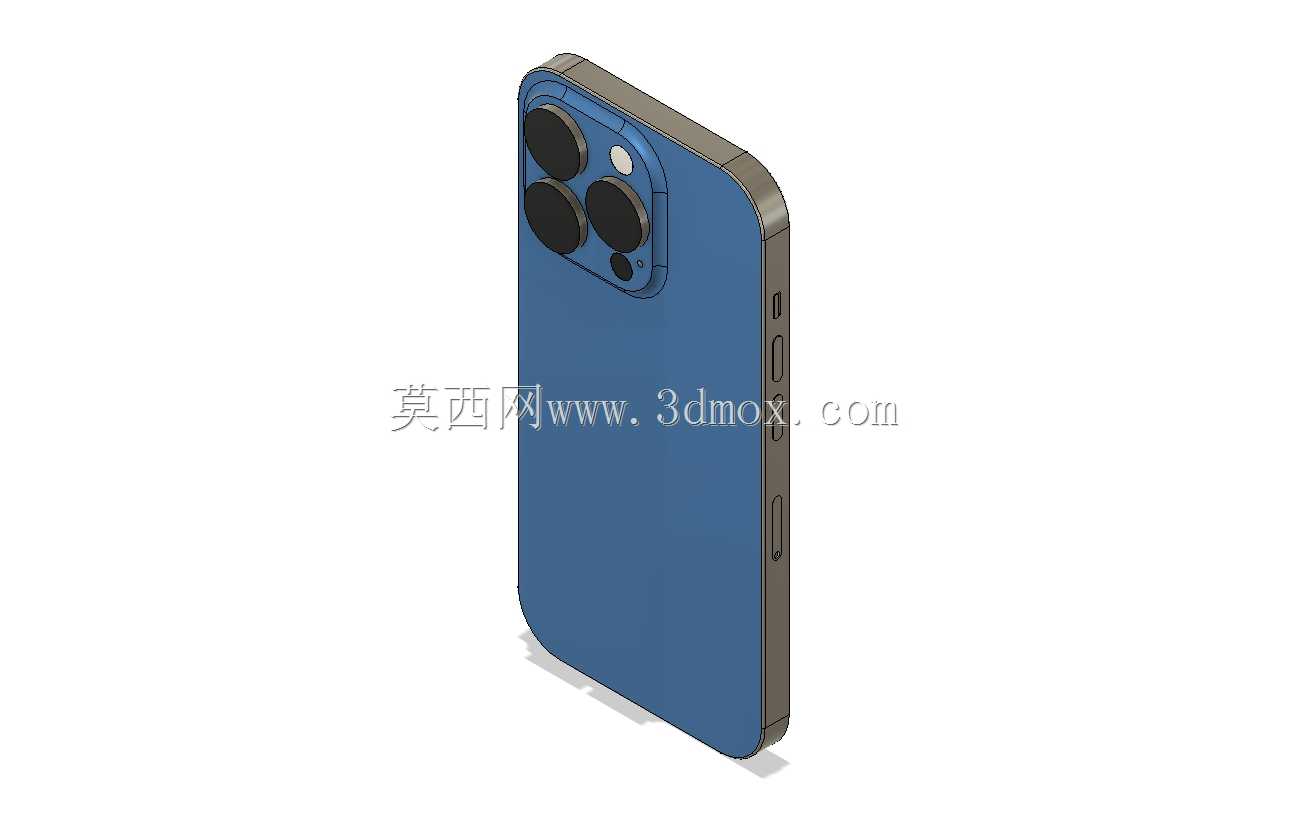

　　做结构设计的时候，首先要卡准手机本身的安装边界，iPhone14Pro本身的机身弧度、侧边按键位置、底部扬声器与充电口开孔、背部摄像头模组的凸起高度都是固定的，保护壳的内轮廓要和机身外轮廓保留0.1mm左右的装配间隙，既不能太松导致手机在壳内晃动，也不能公差过紧造成装壳困难、甚至顶伤机身漆面。侧边的按键位置要做独立的按压凸点，凸点的厚度要控制在0.8mm左右，保证按压反馈清晰，不会出现按不动或者误触的情况；底部的开孔要对齐充电口和扬声器出声孔，开孔边缘做0.2mm的倒角处理，避免插拔充电线的时候刮伤线材表面。背部的摄像头区域要做高出镜头0.3mm的凸起保护圈，当手机背面朝下放置在桌面的时候，保护圈会先接触桌面，避免镜头玻璃直接和硬质桌面摩擦产生划痕。

　　磁吸模块的设计是整个结构的核心部分，Magsafe的磁环需要和手机内部的磁吸阵列完全对位，磁环的嵌入位置要在壳身背板的内侧，做下沉式的槽位固定，磁环表面和壳身内表面齐平，不会出现凸起顶到手机背板的情况。磁环的磁力要经过匹配，不能过强导致装壳之后取壳困难，也不能磁力太弱，导致车载颠簸的时候手机从支架上滑落。壳身的壁厚设计也要分区处理，边框部分因为是主要的受力缓冲区域，壁厚控制在1.2mm，采用微弧过渡，贴合手掌握持的曲线，长时间握持也不会出现硌手的问题；背板部分因为要嵌入磁环，壁厚控制在0.8mm，保证磁环和手机内部磁吸组件的距离足够近，不会因为壁厚过厚造成磁力衰减。

　　从实际装配的角度来说，这个结构还要考虑量产时候的成型工艺，壳身边缘的分型面要选在侧边的中线上，避免分型线出现在握持接触的区域，影响手感；所有的转角位置都做R0.5以上的圆角过渡，避免应力集中造成使用过程中壳身开裂。另外还要考虑日常使用的散热问题，壳身内表面做细微的点状凸起，让手机背板和壳身之间保留微小的空气流通间隙，避免长时间无线充电的时候热量堆积，影响充电效率和手机电池寿命。很多新手做这类保护壳设计的时候，容易只关注外观造型，忽略了安装边界和磁吸对位的精度，最后做出来的样品要么装不上手机，要么磁吸位置偏移，无线充电对不准，或者按键位置错位按压没反馈，这些都是实际开发里要反复校核的细节。整个结构没有多余的冗余设计，每一处的壁厚、凸起、开孔、槽位都是围绕实际使用体验来设定的，既满足防护的基本需求，也完整兼容Magsafe生态的各类外接配件，同时保证握持的舒适度，不会因为加了磁吸模块就让壳身变得厚重臃肿。
