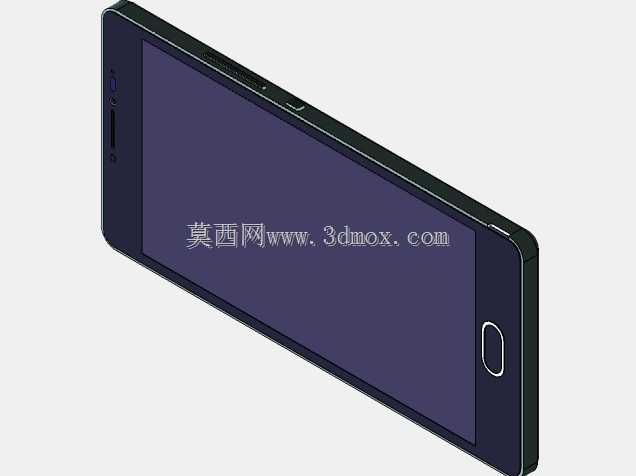

松下Eluga Ray X智能手机外观结构三维建模

　　这款移动通讯手持终端的三维结构建模，围绕日常手持使用的人机交互场景展开设计还原，建模过程中优先考量单手握持的操作边界，整机轮廓做了连续曲面过渡处理，侧边中框与前后盖板的衔接处采用小R角顺滑衔接，避免握持时的硌手感，适配多数成年用户单手握持时的拇指触控覆盖范围。从功能布局来看，正面搭载5.5英寸触控显示模组，屏幕下方集成实体指纹识别按键，按键凸起高度控制在0.8mm以内，既保证按压反馈的清晰触感，又避免凸起过度造成口袋内误触。机身顶部预留降噪麦克风开孔，侧边集成音量调节按键与电源按键，按键位置对应单手握持时食指与拇指的自然落点，操作时无需大幅调整握持姿态。机身底部设置主麦克风、USB数据接口与扬声器出音孔，

　　开孔位置避开手持时的手掌遮挡区域，保证横屏握持观影、游戏时的出声效果不受影响。内部结构层面，建模时预留了4000毫安时容量电池的安装仓空间，电池仓周边做了0.3mm的间隙预留，方便泡棉缓冲层的装配，同时规避电池膨胀带来的结构挤压风险。主板区域按照联发科MTK6737四核处理器的布局预留散热铜箔贴装位，处理器位置对应机身中框的石墨散热层贴合区域，保证高负载运行时的热量能够快速传导至中框散出。摄像头模组部分，前置1300万像素摄像头位于屏幕上方额头区域，开孔与屏幕盖板的视窗做同心对齐，后置800万像素摄像头搭配双侧补光灯，模组凸起高度控制在1.2mm，周边做了金属保护圈的结构预留，避免日常放置时镜头表面直接接触桌面产生磨损。

　　外观曲面的建模过程中，采用G2连续的曲面构建方式，保证侧边弧面与背部盖板的衔接处光影过渡自然，没有明显的折角棱线，整机厚度控制在常规智能手机的主流厚度区间，重量分布向机身中部偏移，降低长时间握持的坠手感。装配边界方面，所有零部件的配合间隙预留0.1mm的公差带，屏幕盖板与中框的配合处预留双面胶贴装的槽位，槽位深度0.15mm，保证粘接牢固度的同时不会出现胶体外溢的情况。侧边按键采用独立的悬臂梁结构设计，按键与中框开孔的单边间隙控制在0.05mm，既保证按键按压时的顺畅度，又避免间隙过大进灰影响按键寿命。机身内部的走线槽位沿着中框内侧的加强筋布局，避开电池仓与主板的元器件区域，排线弯折处预留足够的弯曲半径，

　　避免排线长期弯折出现断裂风险。从实际使用场景出发，建模时还考虑了日常跌落的结构强度需求，中框四个边角位置做了加厚处理，内部设置缓冲筋位，跌落时能够通过筋位的微小形变吸收冲击能量，降低屏幕碎裂与内部元器件损坏的概率。屏幕盖板的边缘采用2.5D弧面处理，弧面过渡区域与中框的衔接处做齐平设计，滑动屏幕边缘时不会产生割手的触感。指纹识别按键的表面采用陶瓷材质的结构预留，按键周边做了一圈细微的倒角，方便用户盲操作时快速定位按键位置。双侧补光灯的柔光罩采用半透明材质的结构预留，灯罩表面做微结构纹理处理，保证补光时光线均匀扩散，避免出现局部过曝的情况。
